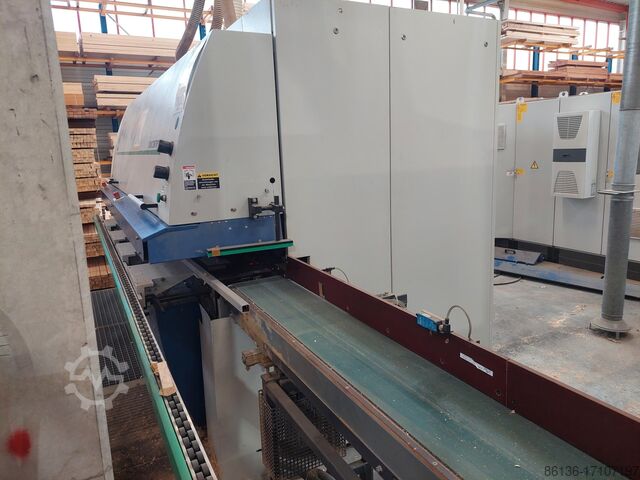

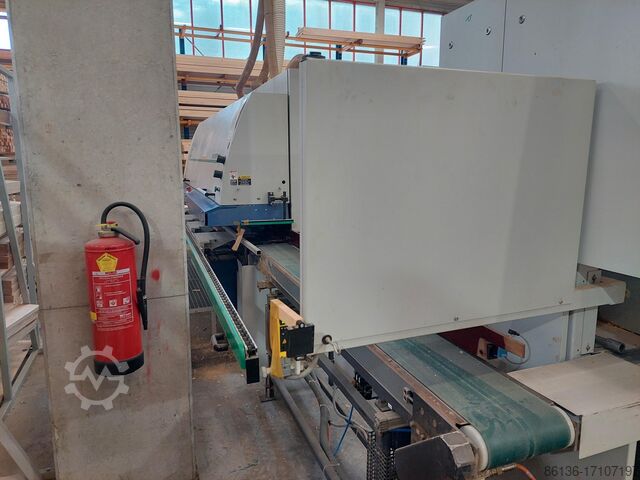

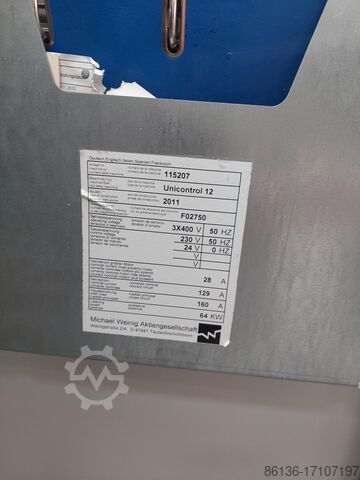

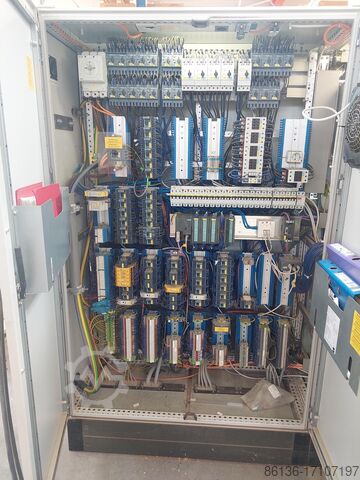

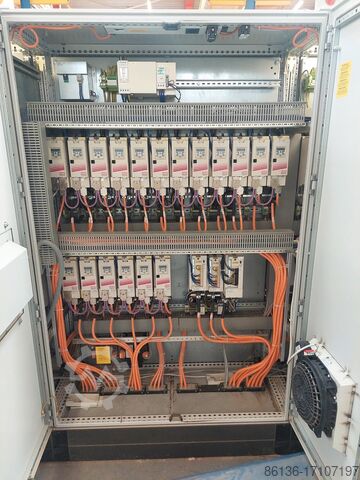

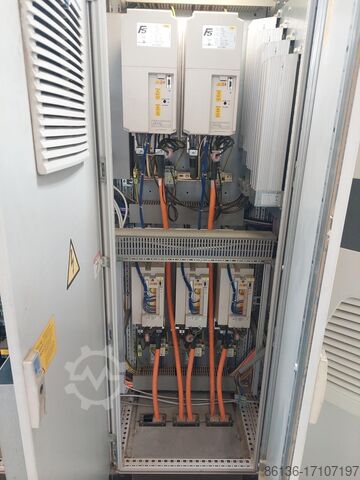

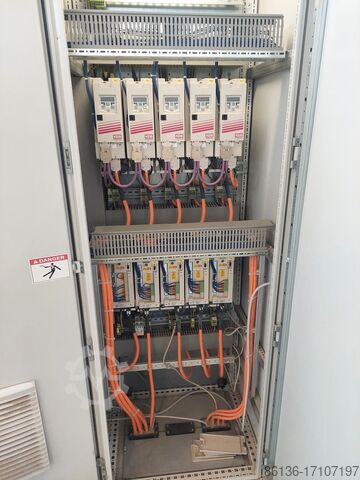

Угловая система Weinig Unicontrol 12

Описание

Unicontrol 12
Состоит из: Отрезного устройства (поз. A),
Шпиндель с зубьями и шлицами (поз. C),
Передаточная лента (поз. I),

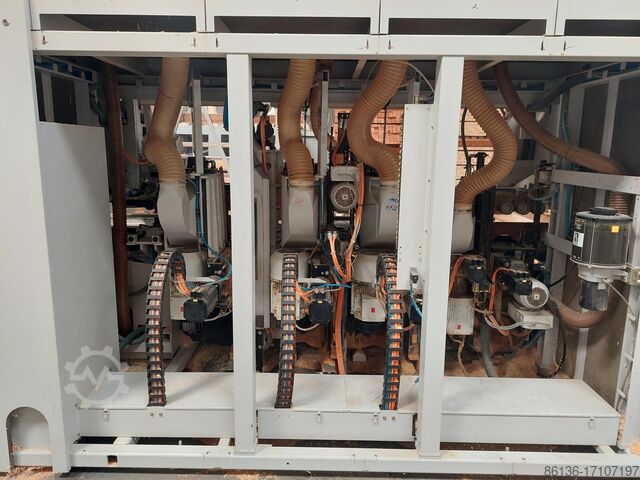

Профилирующий шпиндель (поз. L),
Профилирующий шпиндель (поз. N),
Профилирующий узел вертикальный правый (поз. P)
Для изготовления отдельных деталей и элементов в рамном или серийном производстве.

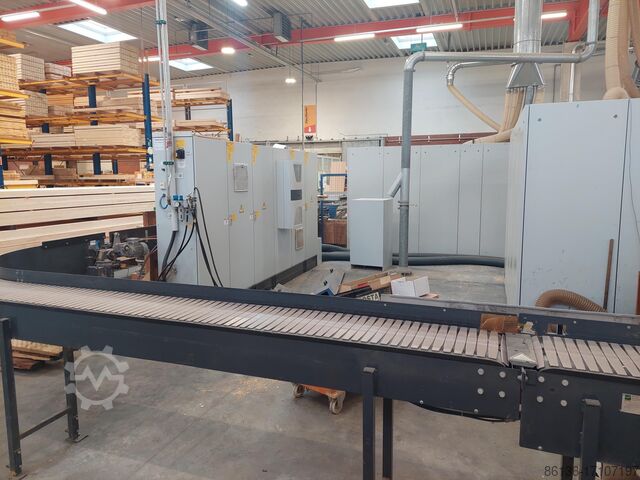

Состоит из узла поперечной обработки и узла продольной обработки, соединенных с передаточной лентой.
Рабочая ширина 40-140 мм
(См. прижимную линейку слева 40-140 мм)
Рабочая высота 40-120 мм
Длина заготовки мин.
прибл. 275 мм + 1 x длина торцевого профиля
Длинная обработка:
ок. 220 мм + 2 x длина торцевого профиля
Длина заготовки макс. 3500 мм
Размеры детали зависят от оборудования станка, типа производства и использования инструмента. Окончательное определение размеров детали возможно только после получения, проверки и утверждения полных и окончательных чертежей.
Поперечная обработка:
Подача стола Мощный двигатель 0,3 кВт (0,4 л.с.)
Предварительно установленная скорость подачи для резки, профилирования и возврата 3-25 м/мин
Вариативный стол с (возможно изготовление студийных окон)
Зажимная длина всех шипорезных и пазовых шпинделей может быть использована без использования заготовительного инструмента.
Зажим заготовки с помощью зажимного моста.
Приводится в действие зажимным цилиндром, установленным под столом.
Nec R Ncsumci Ss Ifnscu
Длинное ограждение с ЧПУ, установленное на пазовом столе.
Устройство студийного окна Угол поворота макс. +/- 75°
Минимальная длина заготовки для наклонных окон зависит от угла и ширины древесины.
Возможные размеры деталей для производства косых окон
Угол Макс. Мин.
Рабочая ширина Длина заготовки
+/-75° 80 мм 800 мм
+/-70° 120 мм 490 мм
+/-60° 240 мм 360 мм
+/-90° 350 мм 185 мм
Для углов более 60° только встречная обработка
Комиссия не документируется
1)Автоматическая регулировка угла с ЧПУ для консольной обработки

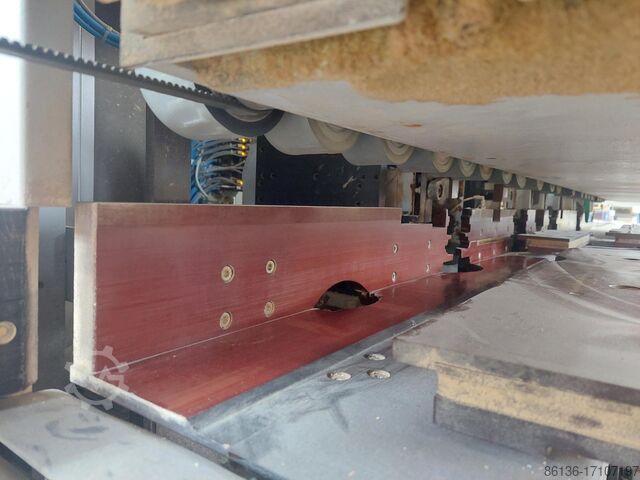

Защита от сколов с помощью следящих счетчиков По всей длине шпинделя шипорезного и пазовального шпинделя для обработки под углом 90° Регулируемая вручную контрлиния для обработки деталей под углом
2) Дополнительные контррейки
