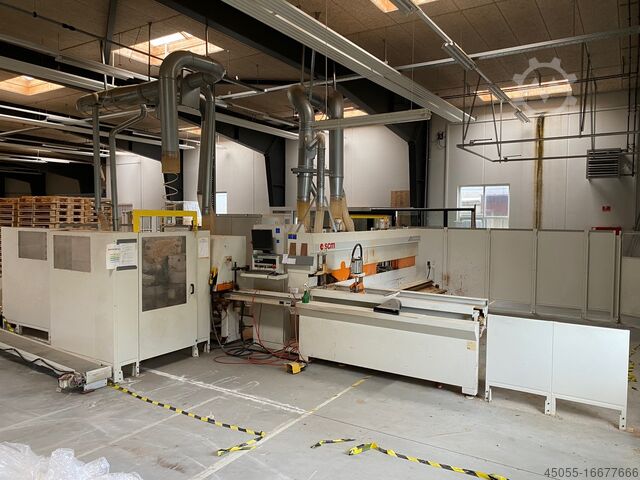

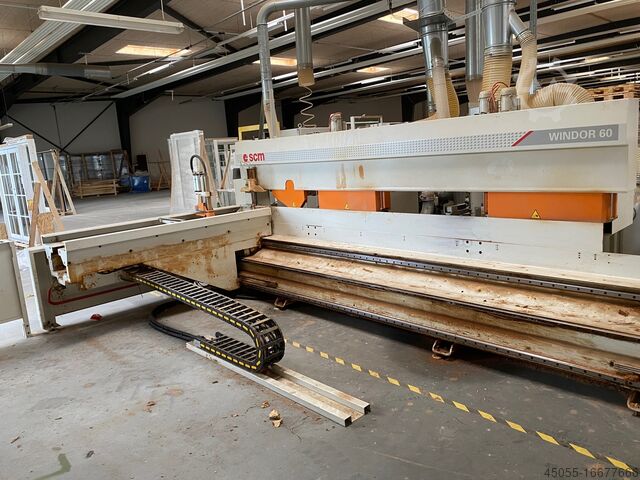

WINDOWS SCM GROUP WINDOR 60

Описание

Технические характеристики :
- Максимальная обрабатываемая длина 3200 мм
- Минимальная обрабатываемая длина 200 мм
- Максимальная ширина 200 мм
- Минимальная ширина 40 мм
- Максимальная высота заготовки 130 мм
- Глубина с максимальным Ø до шипа 320 мм: 105 мм
- Скорость каретки для шипования мин / макс 0/100 м / мин
- Минимальная / максимальная скорость профилирования: 3/15 м / мин
Шипование:
1- торцовочная пила
5,5 л.с. (4 кВт)
Пила Ø 400 мм
2- шипорезный фрезер
Njcet R T Hco R Nc Ifnscu
Контршип 50 x 620 мм
15 л.с. (11,3 кВт)
Максимальный инструмент Ø 320 мм
Ход оси 575 мм
Автоматическая защита от сколов
3-х шипорезный фрезер
Контрподшипник 50 x 620 мм
15 л.с. (11,3 кВт)
Максимальный Ø инструмента 320 мм
Ход оси 575 мм
Автоматическая защита от сколов
Вертикальное позиционирование с непрерывной осью
4- Цифровой зажим для регулировки угла наклона
Профилирование:
5-: профилируемая фреза справа
Вал 50 x 320 мм
10 л.с. (7,5 кВт)
Ø инструмента 130/240 мм
Ход оси 280 мм
Отсроченное по времени противоударное вмешательство при калибровке
Двойное направление вращения
Вертикальное и горизонтальное позиционирование с непрерывной осью
6-: фреза для профилирования справа
Вал 50 x 320 мм
10 л.с. (7,5 кВт)
Ø инструмента 130/240 мм
Ход оси 280 мм
Вертикальное и горизонтальное позиционирование с непрерывной осью
7-: фреза для профилирования справа
Вал 50 x 320 мм
10 л.с. (7,5 кВт)
Ø инструмента 130/240 мм
Вертикальное и горизонтальное позиционирование с непрерывной осью
8-: группа восстановления при закрытии
Вертикальное и горизонтальное позиционирование с непрерывной осью
Устройство для извлечения затвора
Hfutwt78Z
9-: нижний горизонтальный вал для паза
Вертикальное и горизонтальное позиционирование с непрерывной осью
88,5 л.с. (66,4 кВт)
10-: цифровая направляющая
11-: Возврат деталей оператору
