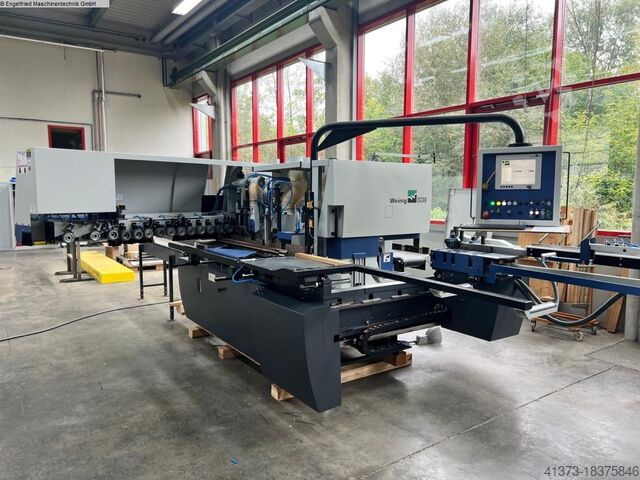

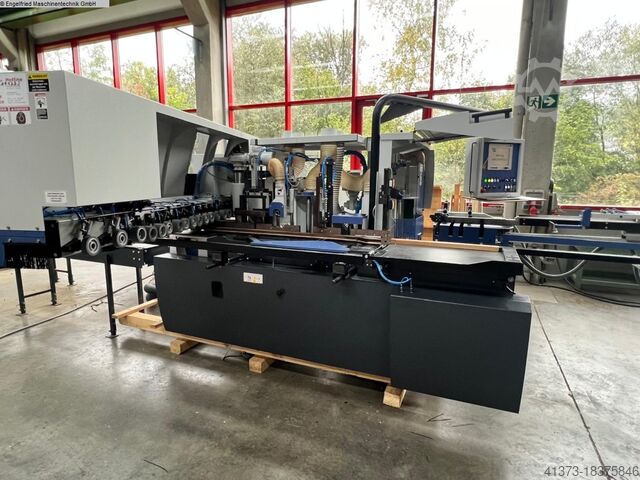

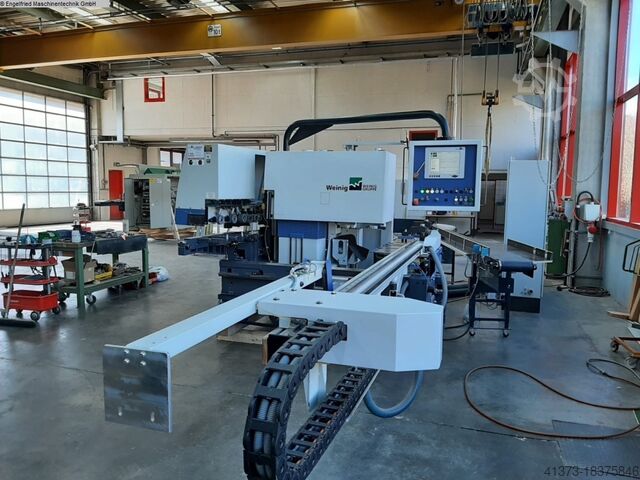

Оконная система WEINIG Unicontrol 6 NC-Spindeln

Описание

Шлицевой шпиндель 1 шт.
Количество фрезерных агрегатов: 5
Диаметр шпинделя 50 мм
Управление Weinig, PC-Nexus
# 2774 Weinig Unicontrol 6 с ЧПУ-шпинделями
Машина очищается и полностью проверяется перед доставкой.
-----
Сводка технических данных
(пожалуйста, уточните наличие дополнительных аксессуаров)
Поз. 1: Поперечная пила
-----
> Количество инструментов: 1 шт.
> Скорость вращения шпинделя: 2800 об/мин
> Диаметр шпинделя: 40 мм
> Диаметр инструмента макс.: 400 мм
> Мощность двигателя: 3 кВт
> Регулировочный путь радиально пневматически управляется до 8 позиций,
например для закругления кромки сверху
> Лазерный прицел для обнаружения участка распиловки
Поз. 2: Округляющий блок горизонтально внизу
-----
> Положение: горизонтальное внизу
> Мощность двигателя: 1,5 кВт
> Диаметр шпинделя: 20 мм
> Длина зажима 25 мм
> Скорость вращения шпинделя: 9000 об/мин
> Макс. окружность полета инструмента: 130 мм
> Регулировочный путь аксиально механически связан с поперечной пилой
> Регулировка пути радиальная пневматически управляемая включение/выключение
Ограничитель длины с ЧПУ-управлением
-----
> Длина 3500 мм
> электронный ограничитель длины
Поз. 3: Метчик и пазовый шпиндель
-----
> Количество инструментов: переменное, бесступенчатая регулировка, ЧПУ
> Длина зажима инструмента: 320 мм
> Вертикальный ход шпинделя: переменный 254 мм, бесступенчатая регулировка, управление с помощью ЧПУ
> Скорость вращения шпинделя: 3500 об/мин
> Макс. окружность полета инструмента. 320 мм
> Диаметр шпинделя: 50 мм
> Диаметр инструмента макс.: 320 мм
> Мощность двигателя: 11 кВт
Поз. 4: 1. Профилирующий шпиндель (синхронный и встречного вращения)
-----
> Положение: вертикальное справа
> Количество инструментов: 1 шт.
> Длина зажима инструмента: 120 мм
> Скорость вращения шпинделя: 6000 об/мин
> Диаметр шпинделя: 50 мм
> Макс. окружность полета инструмента: 232 мм
> Мощность двигателя: 7,5 кВт
Поз. 5: 2. Профилирующий шпиндель
-----
> Положение: вертикальное справа
> Количество инструментов: переменное, бесступенчатая регулировка, ЧПУ
> Длина зажима инструмента: 320 мм
> Вертикальный ход шпинделя: переменный 254 мм, бесступенчатая регулировка, управление с помощью ЧПУ
> Скорость вращения шпинделя: 6000 об/мин
> Диаметр шпинделя: 50 мм
Noc R Novu Hghjc Ifnscu
> Макс. окружность полета инструмента: 232 мм
> Мощность двигателя: 11 кВт
2 подающих ролика напротив шпинделя с пневматическим управлением в осевом направлении, 2 положения
Направляющая перекладина, состоящая из:
Направляющая линейка в упоре (зона синхронного шпинделя),
Опорная планка из ели сверху в зоне профильного фрезерного агрегата вертикально справа
и профилирующий шпиндель.
Поз. 6: Профильный фрезерный агрегат, горизонтальный верхний
-----
> Длина зажима: 40 мм
> Диаметр шпинделя: 40 мм
> Мощность двигателя: 3,0 кВт
> Скорость 9000 об/мин
> Макс. окружность полета инструмента. 130 мм
> Диапазон осевой регулировки 30 мм, 8 положений
> Диапазон радиальной регулировки 125 мм, 8 положений
Поз. 7: 3. Профилирующий шпиндель (установочный шпиндель)
-----
> Положение: вертикальное справа
> Длина зажима инструмента: 160 мм
> Диапазон осевой регулировки 115 мм, 8 положений
> Диапазон радиальной регулировки 110 мм, 8-позиционная револьверная головка
> Скорость вращения шпинделя: 5850 об/мин
> Диаметр шпинделя: 40 мм
> Макс. окружность полета инструмента: 210 мм
> Мощность двигателя: 3,0 кВт
Поз. 8: Профильный фрезерный агрегат/пазовый агрегат снизу
-----
> Мощность двигателя: 3,0 кВ
