Оконная система WEINIG Unicontrol 12 NC

Описание

Пазовый шпиндель 2 шт.
Количество фрезерных узлов 7 шт.
Диаметр шпинделя 50 мм
Управление Weinig, PC-Nexus

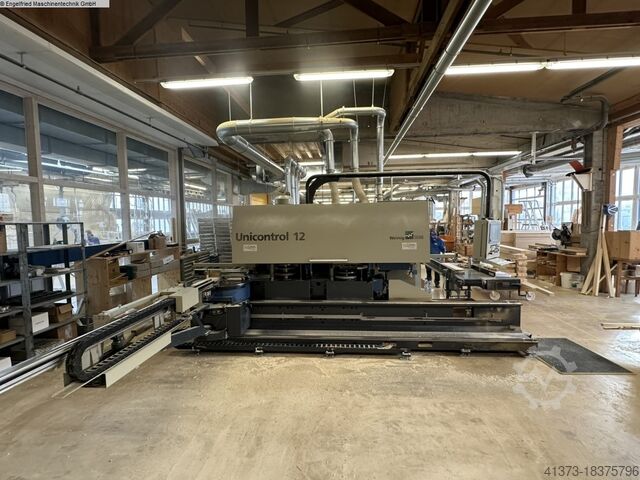

Weinig Unicontrol 12
с радиальным и осевым шпинделями с ЧПУ, а также столом VARIO и фрезерной кареткой
.....
Станок профессионально демонтирован и находится на нашем складе в 73447 Оберкохен.
Видео и фотографии были сделаны до демонтажа.
Сводка технических данных
(пожалуйста, уточняйте наличие дополнительных аксессуаров)
.....
Поперечная пила
.....
> Электронная поперечная пила, плавная регулировка по горизонтали
> Количество инструментов: 1 шт.
> Скорость вращения шпинделя: 2 800 об/мин.
> Диаметр шпинделя: 40 мм
> Макс. диаметр инструмента: 400 мм
> Мощность двигателя: 3,7 кВт
> Лазерный индикатор направления для распознавания пропила
> Осевой диапазон регулировки 150 мм Ось ЧПУ, электрически бесступенчатая
> Радиальный пневматический путь регулировки 8 положений для, например, скругления кромок сверху
Блок скругления
.....
> Положение: горизонтальное нижнее
> Мощность двигателя: 1,5 кВт
Nsc Rjvu Hdys Nc Ifnecu
> Диаметр шпинделя: 20 мм
> Длина зажима инструмента: 25 мм
> Скорость вращения шпинделя: 9 000 об/мин
> Диаметр инструмента: макс. 130 мм
> Осевой регулировочный ход, механически связанный с поперечной пилой.
> Радиальная регулировка с пневматическим управлением вкл/выкл
Электронный ограничитель длины
.....
> Длина 4500 мм
1. шипорезный и пазовый шпиндель
.....
> Количество инструментов: переменное
> Мощность двигателя: 15 кВт
> Диаметр шпинделя: 50 мм
> Длина зажима инструмента: 640 мм, с контрподшипником
> Осевой путь регулировки: 580 мм ось NC, бесступенчатая регулировка
> Скорость вращения шпинделя: 2 800 об/мин
> Диаметр инструмента: макс. 400 мм
> Счетчик перемещения, полная длина зажима
2-й резьбонарезной и пазовый шпиндель
.....
> Количество инструментов: переменное
> Мощность двигателя: 15 кВт
> Диаметр шпинделя: 50 мм
> Длина зажима инструмента: 640 мм, с контрподшипником
> Осевой путь регулировки: 580 мм ось NC, бесступенчатая регулировка
> Скорость вращения шпинделя: 2 800 об/мин
> Диаметр инструмента: макс. 400 мм
> Счетчик перемещения, полная длина зажима

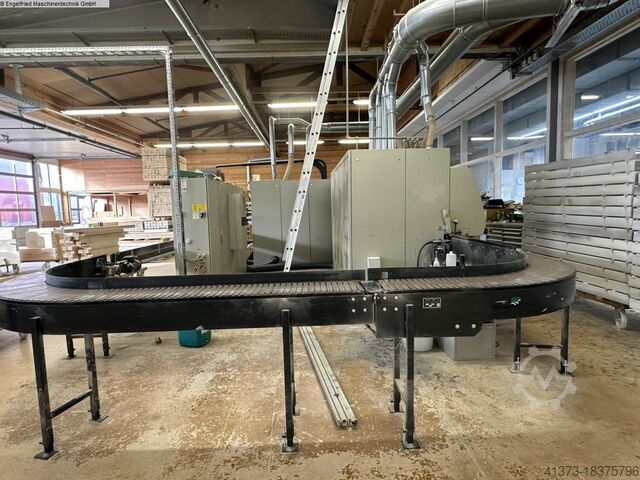

Передаточный ремень
.....
Для передачи деталей на продольную обработку, в том числе
Двойное разделение деталей перед подачей на продольную обработку.
1-й профилирующий шпиндель (синхронизированный и с контрвращением)
.....
> Положение: вертикальное правое
> Количество инструментов: переменное
> Мощность двигателя: 11 кВт
> Диаметр шпинделя: 50 мм
> Длина зажима инструмента: 400 мм, с контрподшипником
> Осевой путь регулировки: 350 мм ось ЧПУ, бесступенчатый
> Радиальная регулировка: 80 мм ось ЧПУ, бесступенчатая регулировка
> Скорость вращения шпинделя: 6000 об/мин
> Минимальная окружность вылета инструмента: 140 мм
> Макс. радиус вылета инструмента: 232 мм
> 2 подающих ролика с аксиально-пневматическим управлением напротив шпинделя,
8 позиций
> Пневматическое управление столом в соответствии с диаметром инструмента
2-й профилирующий шпиндель
.....
> Положение: вертикальное правое
> Количество инструментов: переменное
> Мощность двигателя: 11 кВт
> Диаметр шпинделя: 50 мм
> Длина зажима инструмента: 400 мм, с контрподшипником
> Осевой путь регулировки: 350 мм ось ЧПУ, бесступенчатый
> Радиальная регулировка: 80 мм ось ЧПУ, бесступенчатая регулировка
> Скорость вращения шпинделя: 6000 об/мин
...
