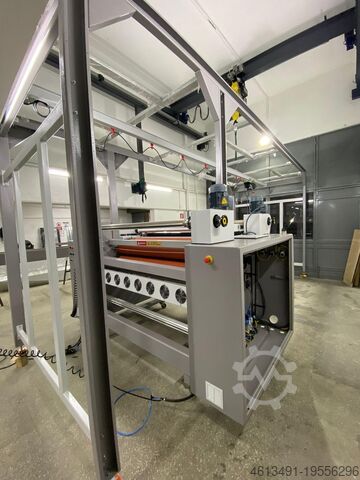

Текстильный ламинатор Muratex

Описание

№ позиции
Компонент
Описание
1
Моторизованный узел размотки пленки
Пневмораспорная штанга 2,5” (дюйма); максимальный диаметр рулона Ø400 мм. Интегрированная система компенсатора натяжения ("танцор") для контроля натяжения.
2
Светодиодная панель освещения
Освещает рабочую зону для обеспечения видимости при работе.
3
Моторизованный узел размотки винила
Пневмораспорная штанга 2,5”; максимальный диаметр рулона Ø300 мм. Включает систему тензодатчиков для точной обратной связи по натяжению.
4

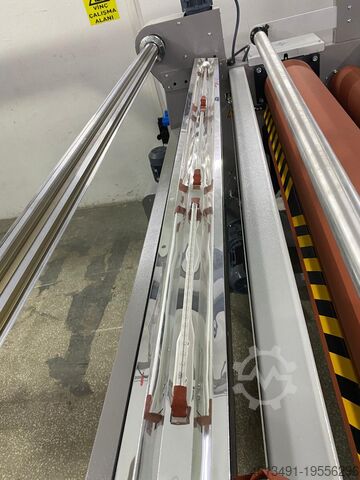

Инфракрасная (ИК) сушильная панель
Обеспечивает эффективный поверхностный нагрев для спекания слоев.
5

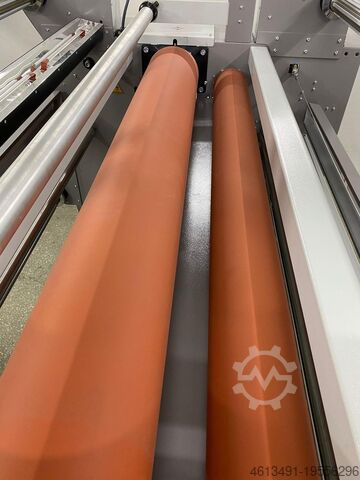

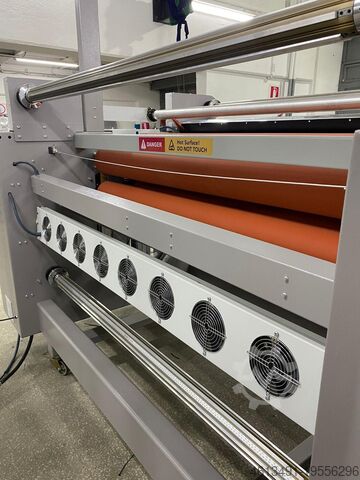

Верхний цилиндр с силиконовым покрытием
Dksc Edswy H Tkj Ddcjt
С возможностью нагрева до 100°C. Используется для подачи тепла при ламинировании.
6
Нижний цилиндр с силиконовым покрытием (с подогревом)
Пневматическое поднятие/опускание. Максимальное нагревание до 100°C. Повышает точность склеивания.
7
Верхний цилиндр с силиконовым покрытием (водяное охлаждение)
Водяное охлаждение для стабилизации материала после ламинирования.
8
Нижний цилиндр с силиконовым покрытием (водяное охлаждение)
Пневматическое поднятие/опускание. Водяное охлаждение для теплового регулирования и контроля давления.
9
Антистатический блок
Удаляет статическое электричество с материала во время обработки.
10
Узел перемотки склеенного полотна
Пневмораспорная штанга 2,5” с муфтой; поддерживает перемотку рулонов до Ø300 мм.
11
Крайняя светодиодная панель
Обеспечивает финальное освещение для визуального контроля и инспекции качества.
12
Нержавеющий охлаждаемый свободный ролик
Охлаждает склеенное полотно, сохраняя ровную траекторию подачи.
13
Запасной узел перемотки склеенного полотна
Дополнительная перемотка с пневмораспорной штангой 2,5” и муфтой; вместимость Ø300 мм.
14
Лебедочный модуль
Поднимает и позиционирует рулоны за края пневмораспорной штанги с помощью рычажного механизма.
15
Компенсатор натяжения пленки
Компенсирует изменение натяжения при подаче пленки.
16
Система тензодатчиков со свободным валом
Обеспечивает измерение и обратную связь по натяжению в реальном времени для регулировки системы.

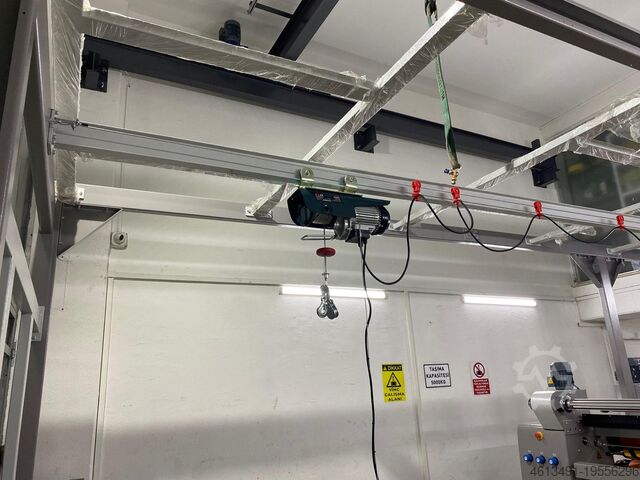

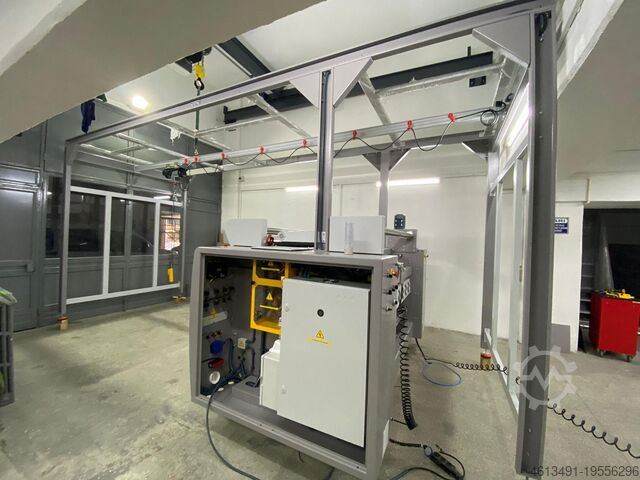

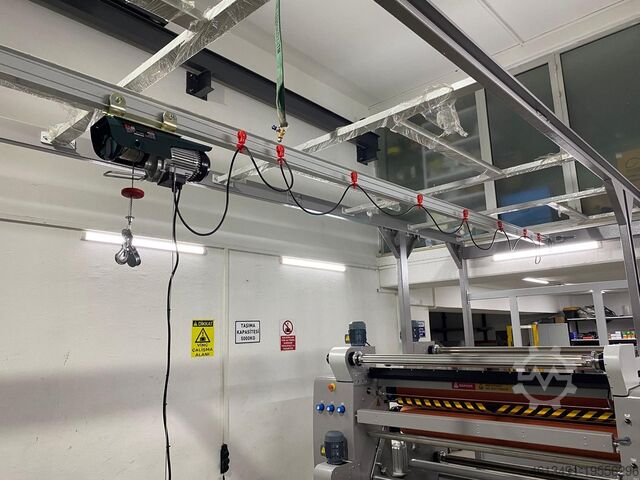

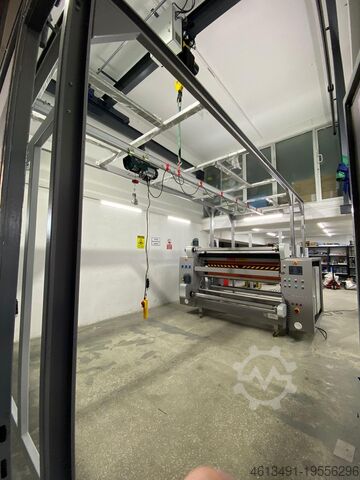

6-метровая верхняя несущая балка с лебёдкой
