система фильтрации DeNOx System for reduction of nitrogen oxides

Описание

Описание оборудования и технические данные
Все технические параметры указаны в приложенном паспорте.
Общий принцип работы системы селективного некаталитического восстановления (SNCR), применяемой в качестве вторичной меры для снижения концентрации оксидов азота (NOx) в продуктах сгорания, заключается во впрыске раствора водного аммиака (реагента) в камеру сгорания котла. Этот процесс основан на определённых химических реакциях, которые протекают в заданной точке котельной установки при установленных температурных условиях.
Обзор установки SNCR
Система SNCR делится на две основные секции:
Общая секция – обслуживает котлы К8, К9, К10 и, при необходимости, К14.
Секция для конкретного котла – устанавливается индивидуально на каждый котёл (К8, К9, К10 и, при необходимости, К14).
Компоненты общей секции
Оборудование для дозирования реагента
Станция розлива с отстойником
Резервуары для хранения с дренажной ямой
Насосы для транспортировки и циркуляции реагента
Подземный аварийный резервуар

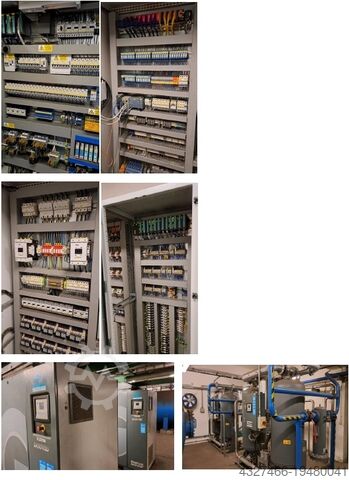

Компрессорная станция
Компрессоры
Осушители воздуха
Аэраторы и фильтры
Сепараторы конденсата и масла
Электронные ловушки конденсата
Станция подачи деминерализованной воды
Трубопроводы для:
Реагента
Сжатого и управляющего воздуха
Деминерализованной воды
Приборного воздуха
Компоненты секции для конкретного котла
Каждый котёл (К8, К9, К10 и, при необходимости, К14) включает:
Croc R Nc Ifjwwttlenjd

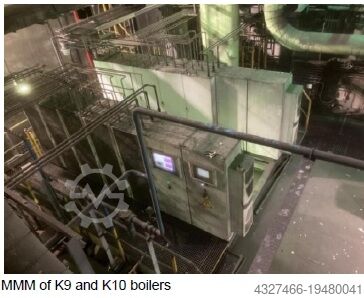

Модуль смешивания и измерения
Впрыскивающая ланца с двухкомпонентными форсунками
Трубопроводы для:
Реагента
Деминерализованной воды
Сжатого и управляющего воздуха
Регулирующие клапаны
Система управления на основе ПЛК
Непрерывное измерение температуры (AGAM или пирометры – в зависимости от котла)
Непрерывное измерение NOx (N43 SIIp)
Примечания
Назначение: снижение содержания NOx за счёт химической реакции с раствором аммиака.
Гибкость: система предусматривает возможность подключения котла К14.
Автоматизация: управление на базе ПЛК, с мониторингом в реальном времени (температура и уровень NOx).
