Сверлильный станок для нефтяных отверстий INGERSOLL AODH-1050

Описание

INGERSOLL CM SYSTEMS AOHD AGILE OIL HOLE DRILL
Оснащен:

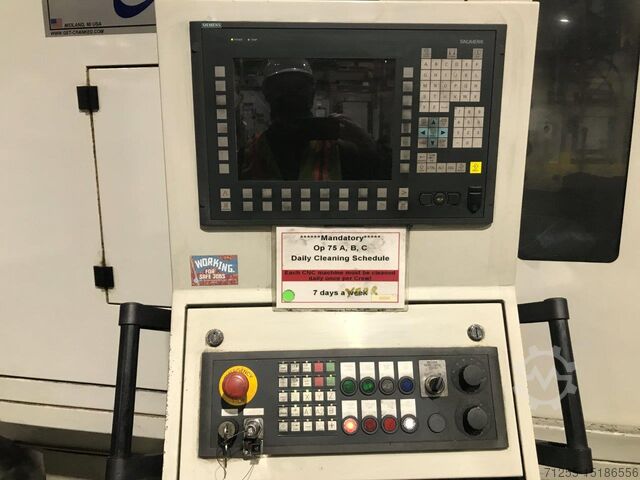

Управление Siemens 840D

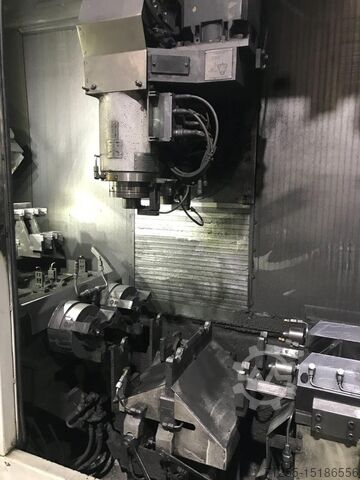

(2) бурильные головки
Стойка на 20 инструментов
Конус HSK 50A
Cgocortrx Rj R Nc Ifnsw

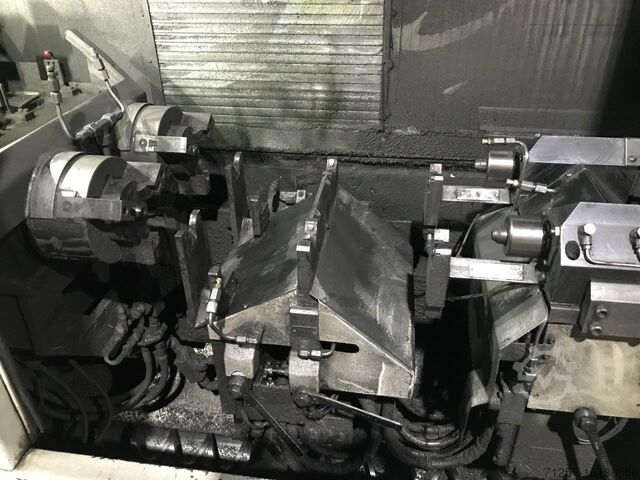

(2) 7-дюймовые трехкулачковые патроны
(2) Хвостовые опоры
(2) Устойчивые упоры
Шнек для стружки

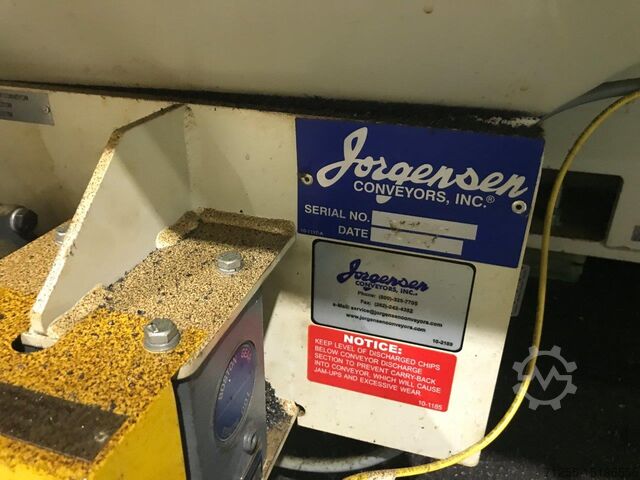

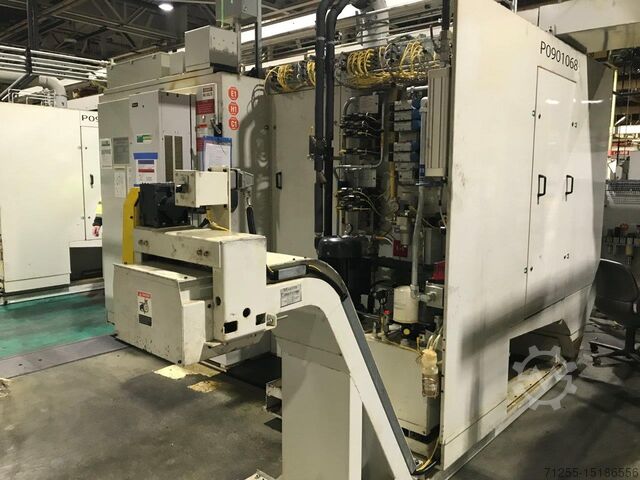

Конвейер для стружки
Сборщик тумана
Гидравлическая система
Система смазки Q R 2
Воздушный компрессор
Технические характеристики:
Максимальная длина: 1050 мм (41,3")
Минимальная длина: 180,0 мм (7,1")
Максимальный ход поршня: 250.00 мм
Максимальный диаметр главной цапфы: 115,0 мм (4,5")
Максимальный диаметр цапфы: 100,00 мм (3,9")
Максимальный диаметр качения: 250,0 мм (9,84")
Ход оси X: 1450 мм (57,1")
Ход оси Y: 150 мм (5,9")W/HSK 50
Перемещение по оси Z: 305,0 мм (12,0")
Перемещение оси A: 360 градусов
Перемещение оси B: 90 градусов
Скорость подачи (Z): 1 м/мин Maxim (40"/мин макс.)
Точность позиционирования по осям X, Y, Z: .010 мм (.00039")
Точность позиционирования по осям A и B: .03 градуса
Повторяемость положения осей X, Y, Z: .005 мм (.0002")
Повторяемость положения по осям A и B: .005 градуса
Мощность шпинделя: 5,5 кВт (7,5 л.с.)
Скорость вращения шпинделя: 0-6,900 об/мин
Адаптация инструмента: HSK 50E или A
Хранение инструмента (ATC): 20 всего - 10 на шпиндель W/HSK 50
Смазка - направляющие и шариковые винты: Автоматический центральный лубрикатор
Примерная площадь пола (ДхШхГ): 4,0 x 2,3 x 2,5 м (13,1 x 7,5 x 8,2 футов)
Приблизительный вес машины: 8 500 кг (18 740 #)
