Центр резки и обработки Schirmer BAZH 1000-G2/VU SBZ

Описание

Центр резки и обработки Schirmer тип BAZ 1000-G2/VU
Центр обработки прутков типа SBZ
- Центр резки и обработки – направление движения справа налево

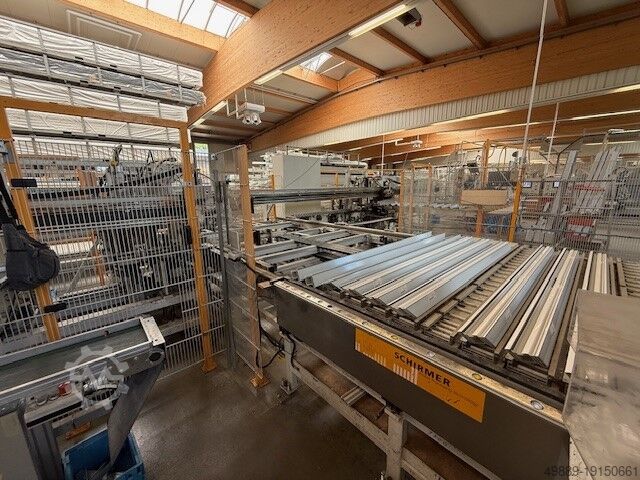

- Автоматический магазин для ручной загрузки на 12 профилей, макс. длина профиля 6500 мм, автоматическая станция передачи в транспортный путь захвата
- Устройство для вставки профилей из ПВХ с захватом с ЧПУ-позиционированием, приводимым в действие высокодинамичным линейным серводвигателем.
- Автоматически регулируемые направляющие профиля для различных опорных контуров в профилях
- Станция обработки, выполненная в виде G-модуля, с 3 сервоосями, включая зажимные элементы и интеграцию в систему управления. Станция оснащена высокочастотными электродвигателями для следующей обработки ПВХ-профилей:
Coc R Nc Ifswkq Igjnegw
o Дренажные и вентиляционные щели - отверстия в раме, створке, стойках, фрамугах и брусьях
o Фрезерование замочных коробок на оконных створках, створках входных и боковых дверей
o Разметка отверстий для стоек, фрамуг и соединителей, которые можно прикрутить изнутри
o Фрезерование PZ и ручки на створке HAT
o Отверстия для крепления дверной пластины
o Отверстия для штифтов подшипников крыла 2x6 мм / 3x2,5 мм
- Полный распил VU с двойным пильным блоком 2x45° для одновременной распиловки начала и реза, а также надреза для сварных фрамуг. Подача пилы с сервоосью через линейный серводвигатель и регулировка высоты с сервоосью через шариковый винт.
- Уплотнительный зажим над пилой VU
- Ленточный конвейер для транспортировки отходов ПВХ из зоны станка пилы VU
- Полный пильный узел в стандартном исполнении с 1 пильным узлом для резки и обрезки, бесступенчатый поворотный привод с ЧПУ, диапазон поворота от +45° до -45° для пильного диска диаметром 550 мм, двигатель пилы мощностью 2,5 кВт
- Горизонтальный циркуляционный буфер для циклонезависимой транспортировки профилей от обрабатывающего центра к станции вставки стали и станции завинчивания, а также к SBZ
- Станция вставки стали для ручной вставки стальной арматуры с 12 позициями вставки
1-я и 2-я позиции вставки стали имеют зажимы для удержания профилей ПВХ во время ручного армирования.
- Монитор как индикатор длины стали для стальной вставки, включая часть управления
Отображается 8 позиций стали
- Станция завинчивания для горизонтального циркуляционного буфера, работающая сверху и снизу с частотно-регулируемым электрическим завинчивающим агрегатом, для завинчивания стальной арматуры в профиль рамы, створки и ригеля. Оснащен для одного самосверлящего винта 3,9x16 мм, включая устройство для вставки с захватом с ЧПУ-позиционированием, который приводится в действие высокодинамичным линейным серводвигателем.
- Дополнительная станция завинчивания с автоматической подачей шурупов
- Сверлильная станция в виде стального модуля с 2 сервоосями для регулировки хода сверления и горизонтальной регулировки
- Автоматический принтер этикеток с устройством подачи. Этикетки вручную наклеиваются на профили.
- Корпус ПК управления станком/шкафа управления ПК C6140-0010 (TwinCat)
Промышленный ПК ATX на 7 слотов для установки распределительного устройства
3 слота PCI для карт расширения длиной до 270 мм и 3 слота PCI для карт расширения длиной до 240 мм
Легкодоступные накопители и карты расширения
Процессор Intel Pentium 4, 2,4 ГГц
Материнская плата ATX для Pentium 4
6 слотов PCI Пятница 1 ГБ DDR-Ram, расширяемый до 2 ГБ
Встроенный адаптер Garfid,
Встроенный адаптер Ethernet
Жесткий диск IDE 40 ГБ
Дисковод 1,44 МБ
