3D Ультразвук Шнайдер Fill SM

Описание

Заполните 3D Ультразвуковой резак
Здесь мы предлагаем систему ультразвуковой резки Fill 3D.
Заполните 3D-ультразвуковой резак
3D-УЛЬТРАЗВУКОВОЙ РЕЗЧИК
3D ультразвуковой резак от Fill позволяет выполнять трехмерную контурную резку армированных волокнами пластмасс.
с помощью систем ультразвукового возбуждения резки.
Ваши преимущества:
Cgoc Ref Tph Is Nc Ifnew

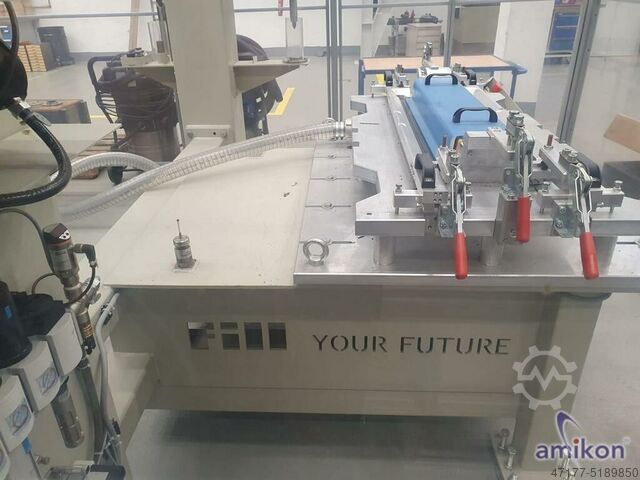

Эргономичная погрузка и разгрузка
Простое создание программ обрезки (ЧПУ)
Концепция компактной системы (альтернатива роботу)
Высокая повторяемость
Высокая стабильность процесса
Простая и быстрая смена инструмента
Возможная интеграция в общую цепочку процессов
Принцип:

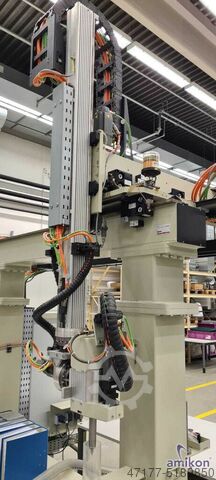

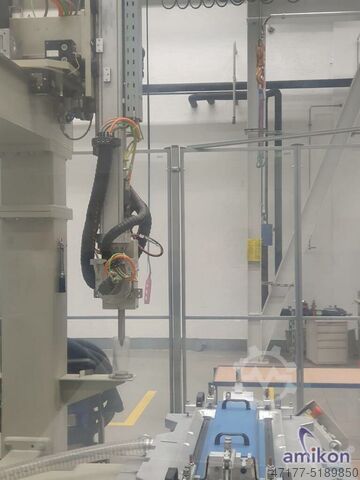

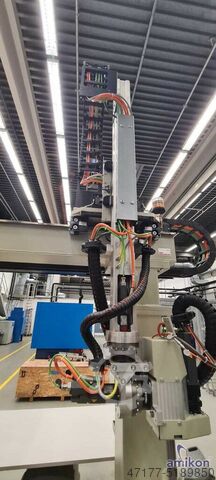

Портал с линейной осью обеспечивает точное управление ультразвуковым ножом при малой занимаемой площади и простой кинематике.
ЧПУ Siemens CNC Control 840 D позволяет программировать устройство обрезки как станок.
Корректировка инструмента или смена траектории легко выполняется непосредственно на станке.

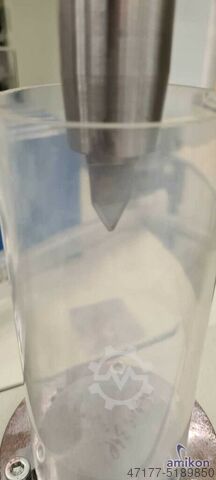

Станок в стандартной комплектации оснащен ультразвуковым режущим устройством с частотой 20 кГц.
Однако он также может быть оснащен альтернативными системами. Фреза оснащена отдельной вращающейся осью,
для того, чтобы иметь возможность обрезать узкие радиусы и сохранять другие перемещения по осям (5 + 1 ось).
Технические данные:
Данные станка
макс. длина детали 1.000 мм
макс. ширина детали 900 мм
высота детали макс. 400 мм
точность повтора траектории +- 0,1 мм
точность позиционирования +- 0,2 мм
Грузоподъемность прибл. 30 кг
E-контроль Siemens Sinumerik 840D
[...]
