термопластичный аппликатор Bystronic TPA H

Описание

Bystronic
Тип: ERMM180
Аппликатор для термопластика
Область применения
Термопластичный аппликатор наносит термопластичный материал на прямоугольные стеклопакеты
прямоугольные стеклопакеты в рамках производственной линии для солнечных модулей.
Пластик образует герметичное соединение со вторым стеклом, которое наносится на следующем этапе.
Наносится на следующем этапе работы.
Стекла подаются, наносятся и удаляются на горизонтально движущихся лентах/ленточных конвейерах.
лентах/конвейерах.
Аппликатор для нанесения термопластика - это высокотехнологичная машина, которая должна отвечать многим требованиям
требованиям с высокой точностью. По этой причине следует использовать только
продукты (стекло, герметик), соответствующие спецификациям, приведенным на следующих страницах.
на следующих страницах. Это поможет добиться качественного и безопасного производства.
производство.
Производительность и подключаемые нагрузки
Максимальная скорость транспортировки: 18 м/мин
Высота рабочей поверхности стекла: 1100 мм
Высота линии нанесения герметика: от 0,5 до 1,2 мм
Максимальная ширина линии нанесения герметика: 12,0 мм
Необходимое постоянное давление пневматики на входе: 6,5-8,0 бар
Рабочее давление пневматики: 6,0 бар
Расход сжатого воздуха при нормальной работе: 10 стандартных литров/мин
Расход сжатого воздуха при смене бочек: 500 стандартных литров/мин
Среднее потребление энергии в час: 10 кВт/ч
Рабочая температура герметика: 110°C - 130°C
Условия окружающей среды и выбросы
Минимальная температура окружающей среды: +15°C
Максимальная температура окружающей среды: +35°C
Максимальная относительная влажность:: 75%
Уровень шума: менее 70 дБ (А)
Требования к барабанам для герметика
Исполнение:
Контейнер с крышкой из материала D18 по DIN 6644 - с основанием (F1)
и гладкой наружной поверхностью (дизайн оболочки, гладкая).
Вместимость: 216 литров
Внутренний диаметр: 571,5 мм
Высота: 874 мм
Минимальная толщина стенок: 1,25 мм
Обрабатываемые стекла
Виды стекла
Стекло с гладкой поверхностью может быть обработано
(флоат-стекло).
Размеры и вес
Наименьшие размеры Наибольшие размеры Геометрия
1198 мм 1200 мм Длина LS
498 мм 600 мм Ширина BS
1,8* мм 5,0* мм Толщина DS
Возможна переработка термопластов на основе полиизобутилена (бутила).
Пластик должен быть текучим в диапазоне примерно от 110°C до 130°C и иметь определенную кривую вязкости.
кривая вязкости.
Используйте только те материалы, которые хорошо зарекомендовали себя на практике и были одобрены производителями этих материалов и компанией Bystronic.
производителями этих материалов и компанией Bystronic для использования по назначению.
использование по назначению.
Подробное описание продукта и информация по обращению, хранению и утилизации пластика
Подробные описания продуктов и информацию об обращении, хранении и утилизации используемого пластика можно найти в информационных листах
и паспортах безопасности, предоставляемых производителями пластмасс.
Cgocod N Erps R Nc Ifnsw

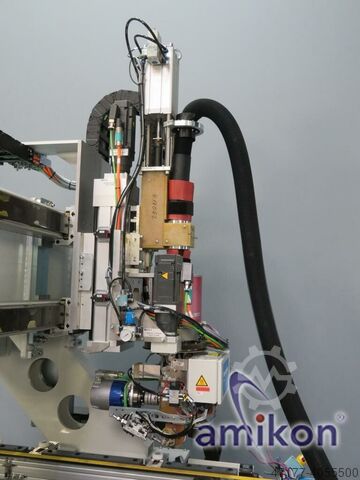

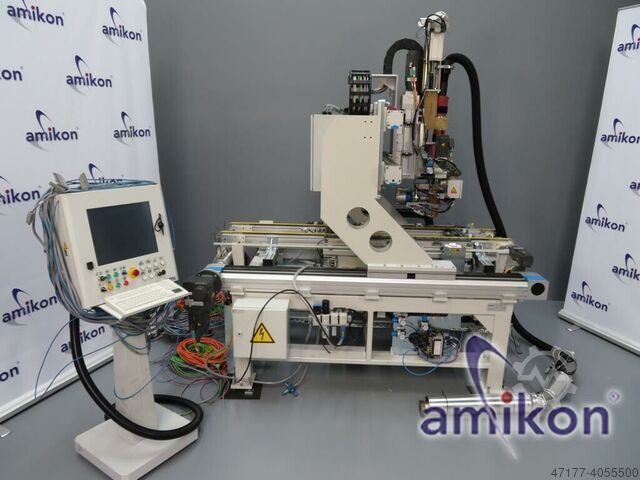

Размеры портального робота с конвейером для стекла
Высота х ширина х глубина: 2800 х 1890 х 2735 мм
Вес портального робота: 850 кг
Вес стеклотранспортера: 1400 кг

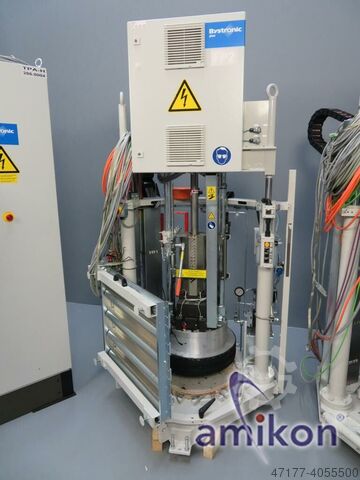

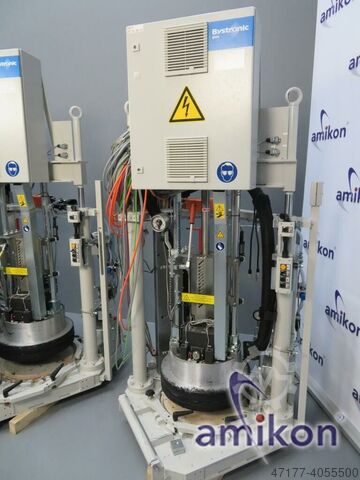

Размеры барабанного насоса
Высота х ширина х глубина: 3320 х 1060 х 1200 мм
Вес (без барабана): 850 кг
Вес (с барабаном): 1100 кг
Высота H для барабанного насоса FP1: 4400 мм
Высота H для барабанного насоса FP2: 4000 мм
Размеры шкафа управления
Высота х ширина х глубина: 2200 х 1800 х 600 мм
Вес: 450 кг
Аппликатор использовался с материалом бутил.
Состояние: б/у
Из испытательной лаборатории, состояние к
