Машина для литья под давлением ENGEL DUO 5550/1100

Описание

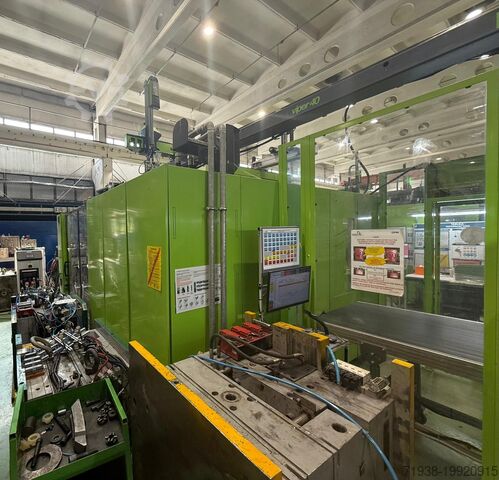

Литьевая машина ENGEL DUO 5550/1100

Год выпуска: 2011

Узёл впрыска

Два цилиндра короткой конструкции для впрыска пластика.

Прямой привод шнека; керамические нагреватели на цилиндрах.

Стандартная геометрия шнека L/D = 22.

Шнек закалён и азотирован, диаметр Ø 90 мм.

Максимальный объём впрыска: 2 740 см³.

Максимальная масса впрыска (PS): 2 520 г.

Открытая форсунка: радиус торца R = 35 мм, диаметр канала Ø 6 мм, крепежная резьба M55×3.

Повышенное специфическое давление впрыска: 2 180 бар.

Производительность пластификации: 85 г/с (для полистирола, шнек Ø 90 мм).

Оснащение узла впрыска:

Цилиндр типа M3 – биметаллический, повышенная стойкость к коррозии и износу, допустимая температура до 350°C.

Шнек типа S4V – термически улучшенный, хромированный, с армированными кромками, повышенная стойкость к коррозии и износу.

Специальная геометрия шнека G11.3, оптимизированная под технологический процесс.

Обратный клапан R12 (многоклапанный, рекомендуется для PC, PMMA, ABS).

Узёл смыкания (замыкающая система)

Гидромеханическая двухплитная система смыкания.

Четыре коротких цилиндра высокого давления со стороны сопла.

Четыре натяжителя со стороны выбрасывателя формы.

Два ускоренных цилиндра, установленных по диагонали системы смыкания.

Ход открытия зависит от высоты формы (динамическая настройка хода).

Подвижная плита ведётся по раме машины – обеспечена жёсткость и параллельность плит.

Усилие смыкания: 11 000 кН.

Размеры плит крепления формы: 1 850 × 1 810 мм.

Dksc Ed Djw U Taxjdcot
Расстояние между колоннами: 1 400 × 1 150 мм.

Высота крепления формы: 600–1 200 мм.

Максимальный ход открытия: 1 800 мм.

Система охлаждения формы: 10 контуров воды с ротаметрами (макс. 30 л/мин каждый).

Специальное исполнение плит крепления с дополнительными отверстиями под систему выбрасывателя в двух осях (горизонтальная и вертикальная).

Приводы сердечников (системы смещения сердечников)

Независимые гидравлические приводы сердечников в форме: 2 шт. на подвижной плите, 2 шт. на неподвижной плите.

Системы понижения гидравлического давления для сердечников.

Независимый привод пневматических сердечников на подвижной и неподвижной плитах.

Гидравлика

Насосная станция с насосами с электромеханической регулировкой давления и производительности, а также с насосами постоянной производительности.

Энергоэффективная пропорциональная гидравлика с точной регулировкой потоков и давлений.

Сервоклапан для настройки скорости впрыска, давления прижима и давления накопления.

Система ECODRIVE – энергоэффективный гидравлический привод, обеспечивающий параллельные вспомогательные движения при минимальном энергопотреблении.

Робот ENGEL Viper 40

Интегрированный картезианский робот, управление с панели CC200/RC200.

Три оси сервоприводов: X = 700 мм (с возможностью удлинения до 900 мм), Y = 1 000 мм (тандем до 1 900 мм), Z = 1 880 мм (удлинён до 5 720 мм).

Грузоподъёмность до 17 кг, точность ±0,05 мм.

Ось C: поворотный захват 0–90°, пневмопривод.

Ось B: вращение головы вокруг оси подъёма (Y), сервопривод, диапазон +90° / –180°.
