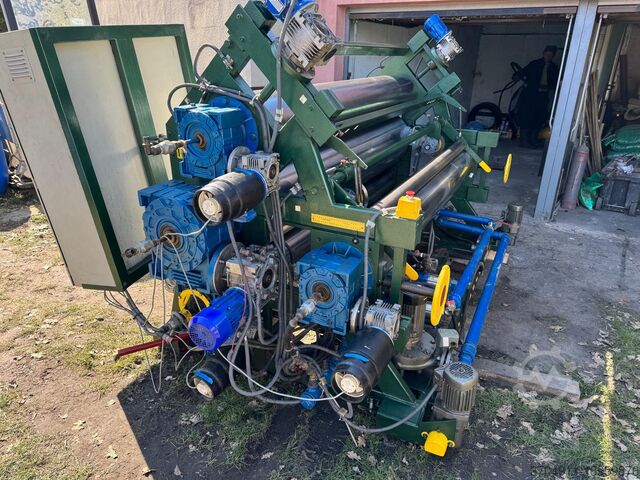

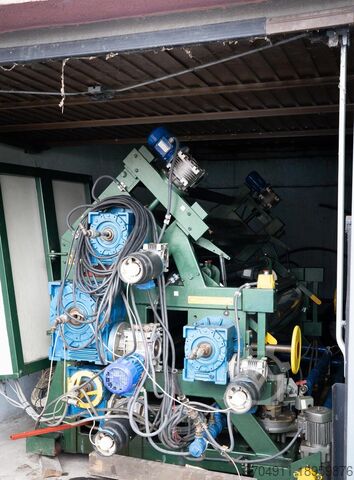

Четырехвалковый каландр в конфигурации Z

Описание

Календарь состоит из следующих блоков:
- Набор из 4 роликов
Cjcswcxufe R Nc Ifnsgw
- Узел привода роликов
- Рамки
- Ходовая часть

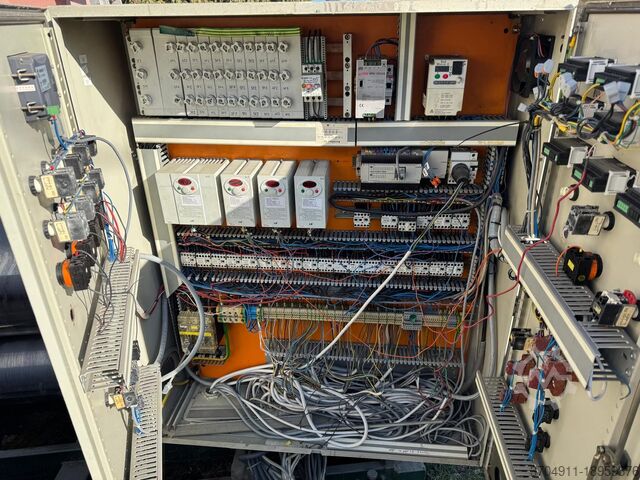

- Шкафы управления

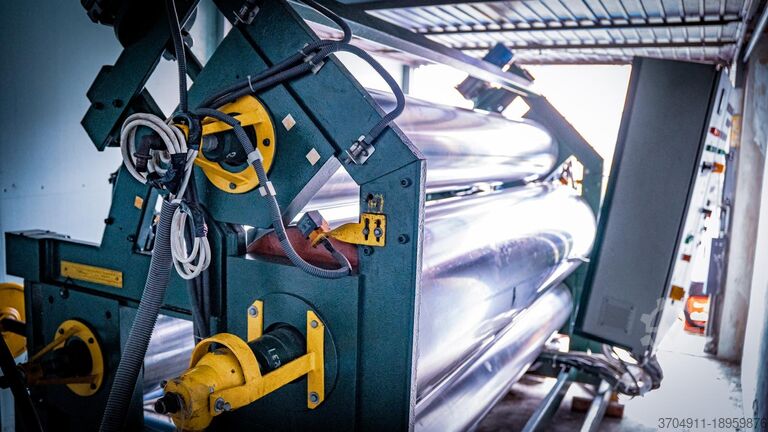

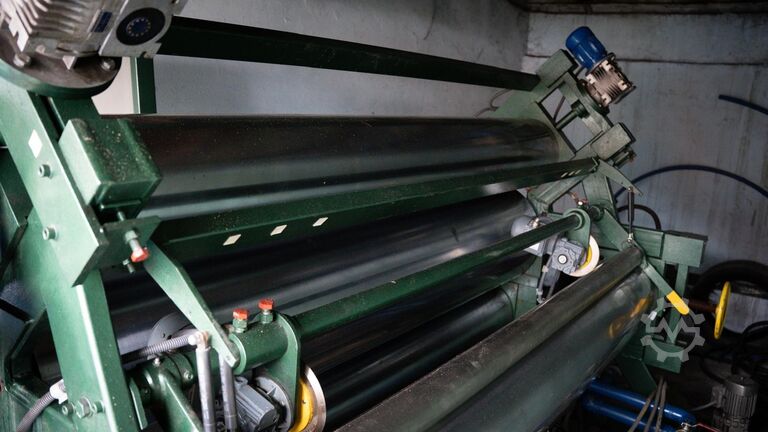

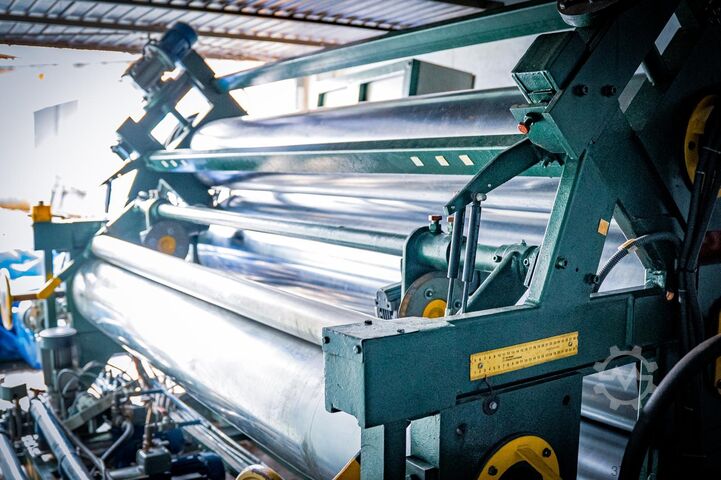

Комплект роликов состоит из 4 роликов разного диаметра.

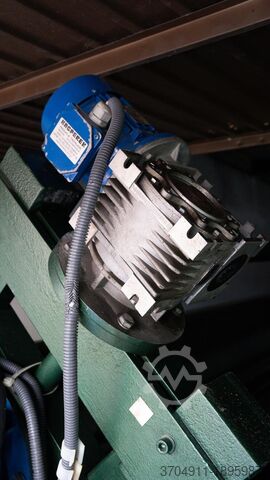

Ролики установлены на общей раме, что позволяет изменять их взаимное расположение (изменять зазор между роликами). Зазор между роликами 1 и 2 регулируется с помощью регулировочных винтов, приводимых в действие червячными передачами типа МРА-63. Регулировка зазора между роликами 2 и 3 осуществляется вручную вращением регулировочных винтов.
Каждый ролик имеет индивидуальный привод, что позволяет изменять скорость вращения.

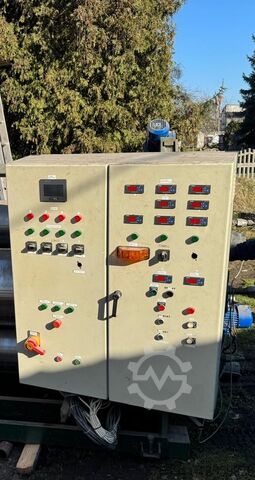

Скорость вращения валков и толщина листа задаются на панели управления шкафа управления каландра.
Над последним роликом (№ 4) установлены прижимной ролик и дисковые ножи для резки внешних кромок пластины.
Расстояние между ножами регулируется, что позволяет производить доски различной ширины.
Диаметр ролика:
Цилиндр 1 – 515,00 мм
Цилиндр 2 – 315,00 мм
Цилиндр 3 – 315,00 мм
Цилиндр 4 – 355,00 мм
Рулон 5 - 95,00 мм
Дисковый нож 6 – 200,00 мм
- Ширина валика 230 см
- рабочая ширина катков 210 см
- Общая ширина 300 см.
- Высота 250 см.
- Отправление/Прибытие в экструдер (каландр-экструдер) 70 см
- Длина с доступом 350 см
Источник питания
- 3 х 400 В (32 А)
- 4 двигателя по 0,75 кВт

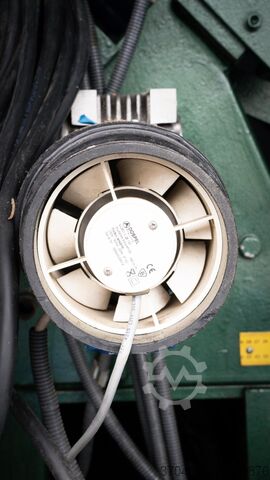

- Вентиляторы 2 х 0,25 кВт
- Насосы 2 х 1,1 кВт
- 2 ходовых двигателя мощностью 0,25 кВт
- Центральный насос 1 х 0,5 кВт
- Двигатели прижимных роликов 2 x 0,25 кВт
- Двигатели бритвенных лезвий 2 x 0,15 кВт
