Чистый ROOM ISO 8

Описание

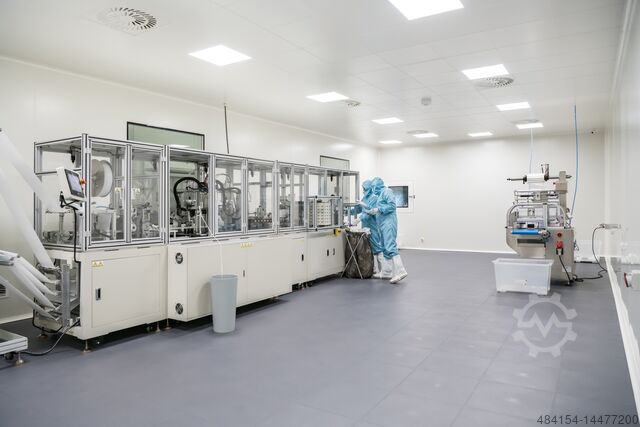

ЧИСТАЯ КОМНАТА - ИСО 8
Требования к чистым помещениям ISO класса 8 | Классификация чистых помещений ISO 8 | Требования к чистым помещениям ISO 8 | Классификация чистых помещений ISO 8.
Для достижения класса чистоты воздуха ISO 8 в чистом помещении обычно используется несколько уровней фильтрации воздуха (например, фильтр предварительной очистки G4, фильтр F9, фильтр окончательной очистки H13). Движение воздуха в помещении является однонаправленным (происходит смешивание "чистого" воздуха, подаваемого в помещение, с "грязным" воздухом, находящимся в помещении). Вытяжные отверстия в помещении ISO 8 расположены на стенах. Необходимое количество смен воздуха в час зависит от характера деятельности, осуществляемой в помещении, и количества присутствующего персонала, но цель может заключаться в обеспечении 10-40 смен воздуха в час. В помещениях класса ISO 8 персонал часто присутствует постоянно. Персонал может быть одет в стандартную рабочую одежду, а посетители - в одноразовые фартуки. Рекомендуется поддерживать минимальное положительное давление в помещении относительно соседней зоны на уровне 5-10 Па.
Требования к оборудованию и материалам для чистого помещения с классом чистоты воздуха ISO 8 (максимальное среднее выделение частиц при: количество отобранных проб = 100; измерения проведены в соответствии с ISO 14644-14 в классе чистоты не менее чем на один лучше, чем предполагается использовать оборудование; количество частиц/м3) Подробное описание в фотографиях.
Технические рисунки, сопровождающие фотографии.
Описание вентиляции
Целью выполненной вентиляционной установки было достижение следующих параметров воздуха в чистом помещении. Установка была выполнена с использованием системы GBD PHARMA 2000, отвечающей всем требованиям, предъявляемым к "чистым помещениям" с самыми высокими классами чистоты воздуха.
Параметры установки: a. Чистота воздуха - ISO 8. b. Температура 19-23 градуса C
c. Влажность не более 38%.
a. Для обеспечения требуемой чистоты приточного воздуха используется вентиляционная установка DOSPEL с максимальной производительностью V= 3500 м3/ч [до 15 воздухообменов в час]. Вентиляционная установка оснащена фильтрами предварительной очистки FK EU5/EC2 и фильтрами тонкой очистки FK-EU9/EC2. Кроме того, в диффузорах, расположенных в потолке, используются фильтры HEPA 11 производства EUFILTER. Технические характеристики приведены в разделе H6.
В результате при измеренном расходе воздуха 3264 м3/ч был достигнут класс чистоты помещения ISO 7 [класс "C"] в состоянии покоя и, соответственно, класс чистоты ISO 8 [класс "D" ] в рабочем состоянии.
b. Температурный диапазон 19-23 градуса Цельсия для увеличенного охладителя и чиллера должен свободно поддерживаться 25 % свежего воздуха.
c. Фреоновый чиллер мощностью 31,4 кВт и чиллер мощностью 33,5 кВт были использованы для достижения высокой температуры 30 град С и влажности 80% в летних условиях. Чиллеры произведены компанией FUJITSU и поставлены компанией Klimatherm Gdansk.
В помещении автоматически регулируется избыточное давление по отношению к внешнему - разница давления у двери: 15 Па
Blscjq H H Ruo R Nc Ifnei
Автоматика вентиляции позволяет использовать "бережливый" режим , при котором установка работает в замкнутом контуре и поддерживается избыточное давление 15 Па.
Технические характеристики прилагаются к фотографиям.
