TAMEINSA SPIRAL IQF ЗАМОРОЗИЛЬНЫЙ ТУННЕЛЬ tameinsa

Описание

РАБОЧИЕ РАЗМЕРЫ:
Полезная ширина ленты: 55 см.
Количество спиралей: 18
Диаметр спирали: примерно 4,20 м.

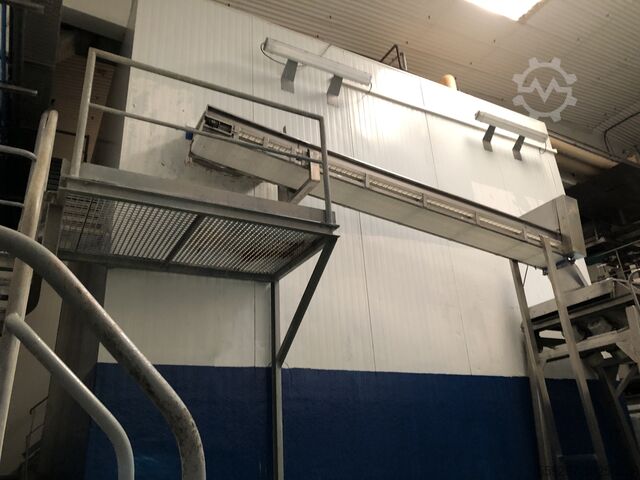

Высота входа продукта: 1,20 м
Высота выхода продукта: 3,70 м
Техническое описание:

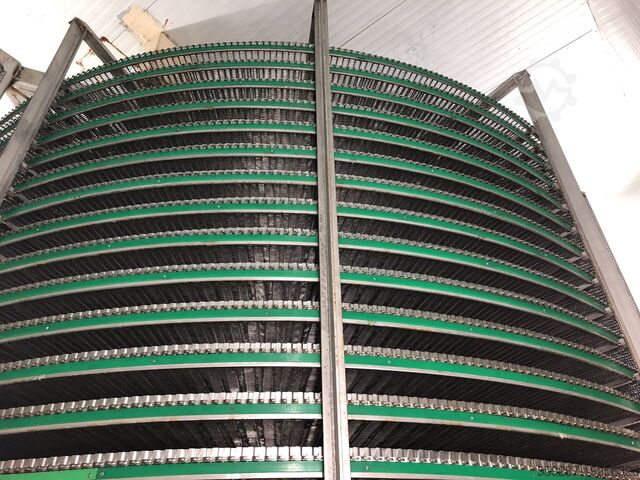

БАРАБАН: Это элемент, отвечающий за передачу движения ремню, он изготовлен из профилей из нержавеющей стали, приваренных к базовому кольцу, образующему своего рода клетку.
Bsc R Nc Ifswnzahsnsli
ОСНОВНАЯ КОНСТРУКЦИЯ: Это часть туннеля, которая поддерживает конвейерную ленту (через вспомогательную конструкцию) и барабан (через подшипники). Он изготовлен из гнутых и сварных листовых профилей из нержавеющей стали.

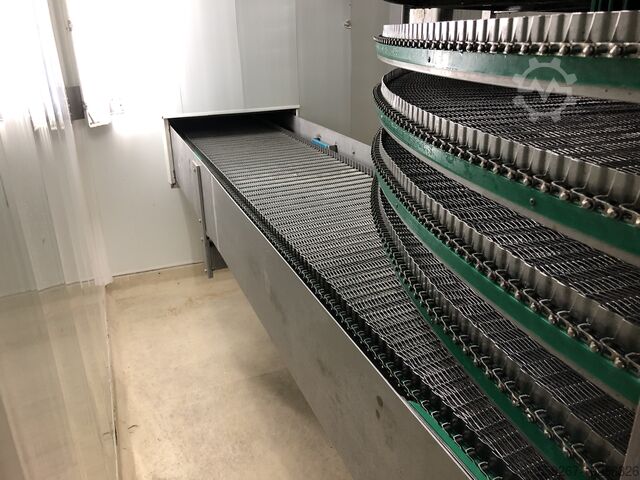

ВСПОМОГАТЕЛЬНАЯ КОНСТРУКЦИЯ: Поддерживает ленту в ее движении. Чтобы избежать контакта металла с металлом, он покрыт специальным профилем из полиэтилена высокой плотности.
ОПОРЫ БАРАБАНА: Нижние опоры выполняют две основные функции: центрирование барабана и поддержка его веса. В верхней части размещены другие опоры, задача которых заключается исключительно в содействии центрированию барабана.
ИСПАРИТЕЛЬ: Используется круглый испаритель, расположенный в нижней части барабана, что обеспечивает значительную экономию пространства и горизонтальную циркуляцию воздуха без мертвых зон.
ВЕНТИЛЯТОРЫ: Вентиляторы располагаются сверху и снизу, а их выпуск направлен внутрь испарителя таким образом, чтобы воздух проходил через испаритель к продукту. Вентиляторы будут иметь такой размер, чтобы обеспечить достаточную скорость воздуха как через испаритель, так и через продукт.
ТЯГА: Состоит из электродвигателя-редуктора достаточной мощности с заранее рассчитанным передаточным отношением, чтобы скорость барабана и, следовательно, ленты были подходящими.
ОБОРУДОВАНИЕ ДЛЯ ИЗМЕНЕНИЯ СКОРОСТИ: Оно состоит из вариатора частоты, который, изменяя частоту питания заданного электродвигателя (от 20 Гц до 60 Гц), изменяет его скорость и, следовательно, выходную скорость редуктора, что позволяет нам устанавливать соответствующее время удержания в каждом случае.
ПАНЕЛЬ УПРАВЛЕНИЯ И ПУЛЬТ МАНЕВРИРОВАНИЯ: Панель управления включает в себя электрические и маневренные элементы туннеля. На передней панели расположены основные органы управления маневрированием, а также синоптическая схема работы и индикация сигналов безопасности и тревоги, индицируемая световым сигналом. Внутри находятся элементы управления, вариатор частоты с потенциометром, электронные пускатели вентиляторов и другие элементы защиты оборудования.
