Холодильный спиральный компрессор Trane CS Trane CSHC 093R0A0S

Описание

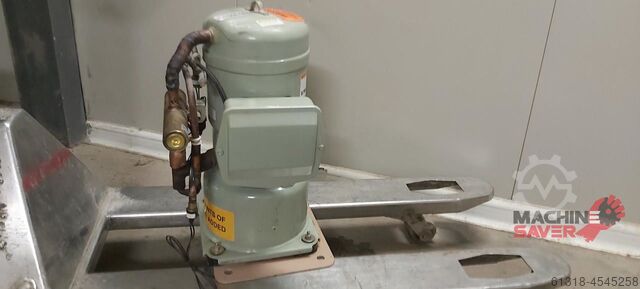

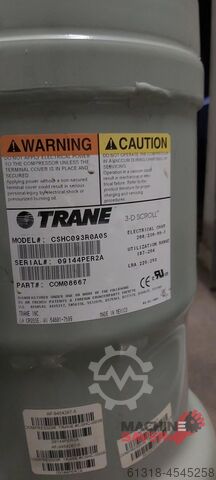

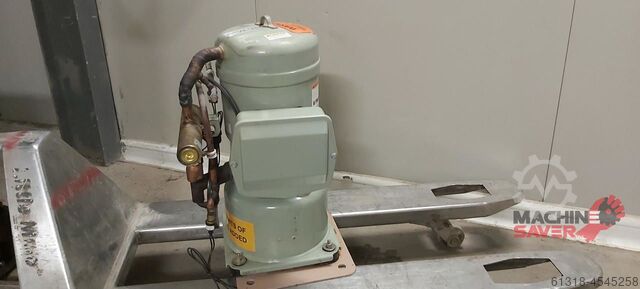

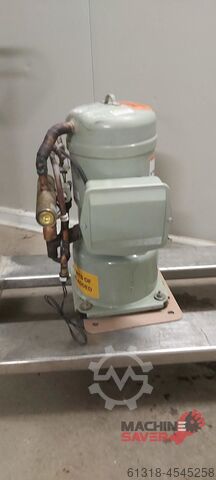

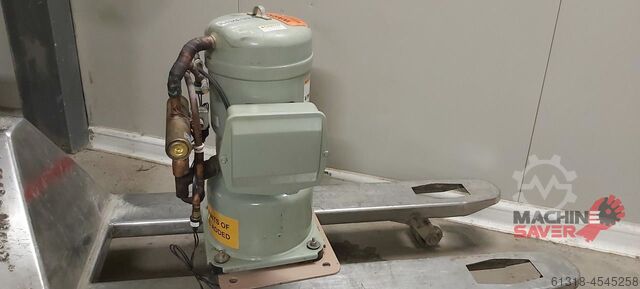

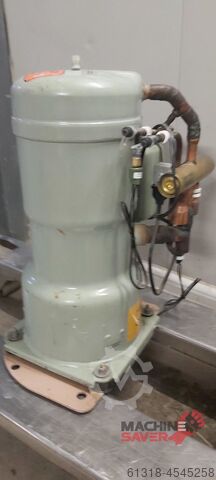

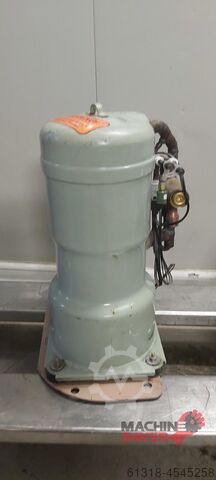

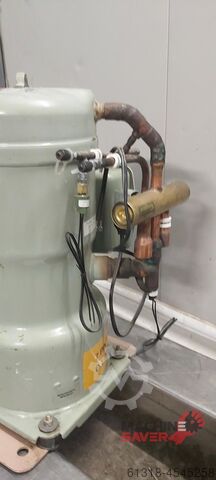

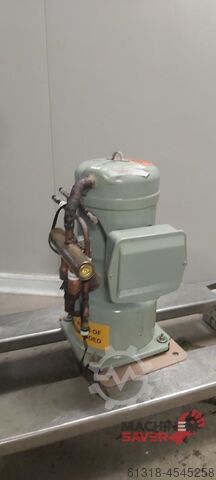

Холодильный спиральный компрессор Trane CSHC 093R0A0S
Bljc R Ncsfm A Dme Ifnei
Технические данные:
♦ Компрессор с принудительным перемещением хладагента
♦ Спиральный компрессор
♦ Герметичный компрессор, внутренний двигатель
♦ Модель компрессора и последовательность разработки
♦ Вертикальный сварной стальной корпус 3500 об/мин
Обозначение размера - номинальные тонны = 9,3 тонны
Обозначение напряжения 208/230-60-3
Количество разгружаемых цилиндров ноль - без разгрузки
Последовательность проектирования (альфа). Присваивается на заводской табличке.
Управление разгрузчиком и способ разгрузки - без разгрузки;
Основной вариант компрессора:

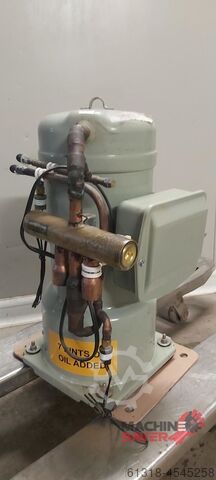

1 Паять медные соединения хладагента
2 Масляный уравнительный фитинг Rotalock с резьбовым колпачком
Принципы работы: Всасываемый газ засасывается в компрессор. Затем газ проходит через зазор между ротором и статором, охлаждая двигатель. Затем газ поступает в камеру всасывания, которая окружает спирали. Масло во всасываемом газе разделяется, меняя направление и ударяясь о поверхности внутри компрессора, а затем стекает обратно в масляный картер.
Наконец, всасываемый газ всасывается в блок спиралей, где он сжимается и отводится в купол компрессора. Купол этого компрессора действует как глушитель горячего газа, который гасит пульсации перед тем, как газ попадает в нагнетательную линию.
Принцип работы спирального компрессора Trane
Общие сведения
Компрессор 3-D имеет две спирали. Верхняя спираль неподвижна, а нижняя спираль вращается по орбите. Каждая спираль имеет стенки в форме спирали, которые перекрещиваются между собой.
Впуск - первая орбита
По мере того, как нижний
[...]
