Аппарат для сварки проволочной сетки Schlatter MG900 ZG12

Описание

Описание машины: Schlatter MG900 ZG12
Schlatter MG900 — это мощная и полностью переработанная машина для контактной сварки, специально разработанная для производства сетчатых панелей. При ширине до 1250 мм и длине 3000 мм она может обрабатывать проволоку толщиной до 12 мм. Машина была значительно модернизирована для обеспечения максимальной эффективности и гибкости производства.
Технические характеристики
1. Основные компоненты машины:
Линейный механизм подачи проволоки (LV)
- Преобразован в высокоточную сервоось.
- Магазины вала для линейных проводов до 3000 мм.

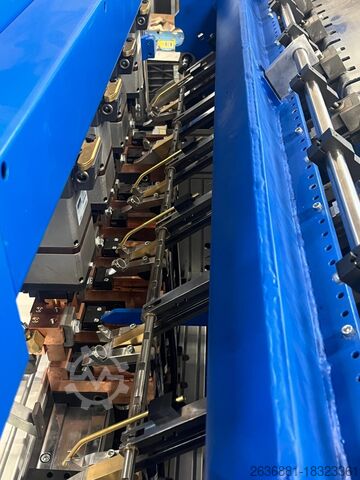

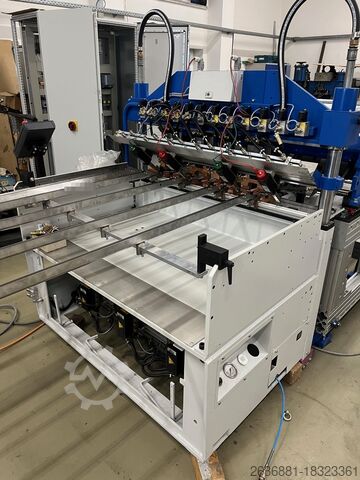

Машина для сварки сетки MG12.4
- Оснащена 3 трансформаторами. (расширяется по запросу)
- Четыре (4) сварочных пресса Schlatter 5kN
- Машина расширяется до 12 сварочных прессов и 6 трансформаторов в окончательной конфигурации.

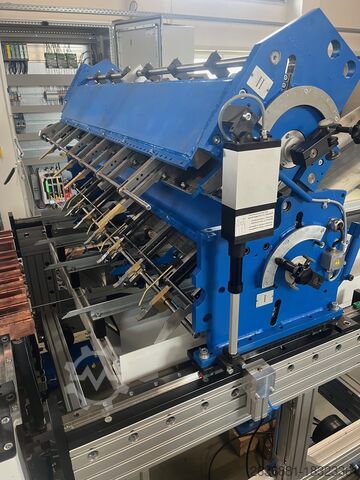

Устройство подачи поперечной проволоки QFD34
- Позволяет вставлять двойную проволоку для двух разных продольных проволок.
- Примечание: второй уровень еще не установлен на изображениях.
Устройство вытягивания сетки (MVL)
- Управляется серводвигателем MS2N с Bosch Rexroth CtrlX.
- Оснащен тремя захватами сетки Schlatter (расширяются по запросу)
Укладчик сетки MS
- Автоматическая укладка сетки (ход 3100 мм)
Шкаф управления и питания
- Управление станком Siemens S7 TIA.
- Компоненты Rexroth ControlX для высокодинамичного управления движением.
Устройство подачи продольной проволоки (LFE)
- Не входит в комплект, можно заказать по запросу.
Особенности и преимущества:
- Капитальный ремонт: Станок был полностью отремонтирован и модернизирован.
- Максимальная гибкость: Возможности расширения до окончательной конфигурации.
- Точность: Серводвигатели и современные технологии управления обеспечивают высокоточное производство.
- Эффективность: Автоматические процессы благодаря укладчику сеток и сервоуправляемой продольной подаче проволоки.
- Перспективность: Использование новейших технологий и компонентов управления.
Области применения
- Производство конструкционной стальной сетки.
- Производство сетки для промышленного применения.
- Гибкое использование для различных толщин и форматов проволоки.
Технические характеристики:
Bljcsvtg Sbj R Nc Ifnsi
- Ширина сетки (длина поперечной проволоки): макс. 1250 мм / мин. 200 мм
- Длина сетки, с ручной загрузкой: макс. 3200 мм / мин. 300 мм
- Расстояние между крайними продольными проволоками: макс. 1200 мм
- Шаг продольной проволоки: 20 - 150 мм
- Шаг поперечной проволоки: мин. 12,5 мм, непрерывно программируемый
- Диаметр продольной проволоки: 2,0 - 10,0 мм
- Диаметр поперечной проволоки: 2,0 - 8,0 мм
- Количество продольных проволок: макс. 24
Плоский стержень
- Ребро 3 x 25 мм
- Количество: 6
