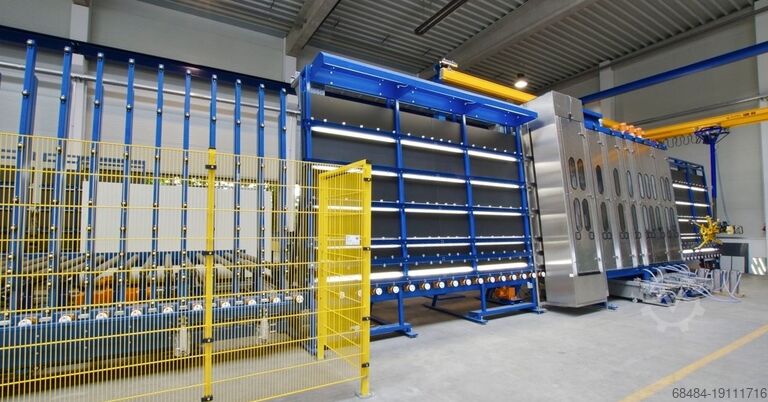

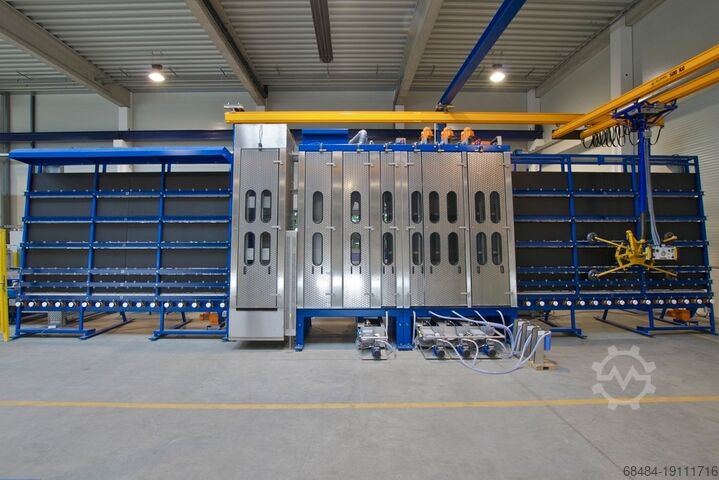

Установка предварительной обработки Klöpper Vertical washer 2600 R-L

Описание

Вертикальный транспорт подачи
- Вертикальная стиральная машина 2600 мм с сушкой
- Наклонный стол (за стиральной машиной)
- Горизонтальный выходной транспорт
- наклонный стол (разгрузка)
Описание компонентов линии
Поз. 1 загрузочная станция, 250 кг
С помощью вакуумной рамы листы снимаются со стеклянной полки и вертикально размещаются на наклонном столе перед стиральной машиной. Различия в наклоне можно компенсировать путем наклона всасывающей рамы. Вакуумная рама имеет функцию вращения, что позволяет собирать короткие форматы в вертикальном положении и укладывать их на длинную сторону.
Легкий кран
Тележечный кран с подъемной системой, перемещающийся вручную по рельсам, установленным на стальных опорах.
поднимать
Электрический подъем и опускание, горизонтальный поворот и наклон грузов.
Создание вакуума с помощью вакуумной насосной системы с проверкой и отображением мощности вакуума.
Центральный пульт управления со встроенными кнопками управления позволяет легко активировать отдельные функции с помощью сигнала. В случае потери давления в опасной зоне это отображается на дисплее и подается звуковой сигнал.

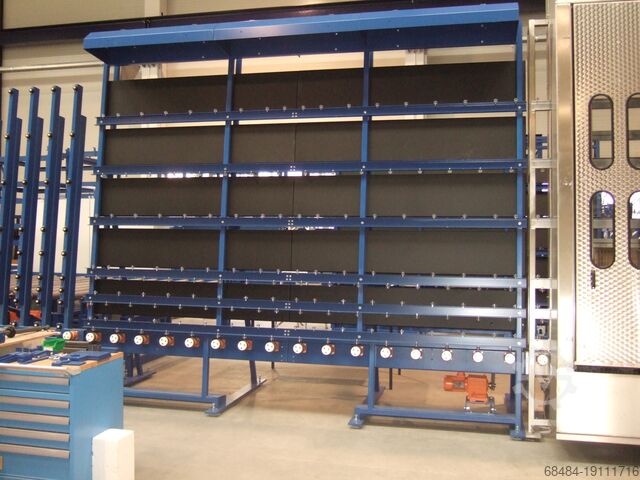

Поз. 2 Вертикальный впускной транспорт WM
Вертикальный транспортер служит в качестве входного транспортера перед стиральной машиной.
В горизонтальном положении листы стекла укладываются на транспортные ролики из вулколлана.
В вертикальном положении транспортные ролики с пербунановыми кольцами приводятся в движение винтовыми колесами. Транспортные ролики установлены в подшипниках скольжения, размещенных на прочной сварной раме.
Небольшие листы стекла вручную укладываются на транспортную раму. После установки стеклянного листа транспортировка активируется нажатием кнопки.

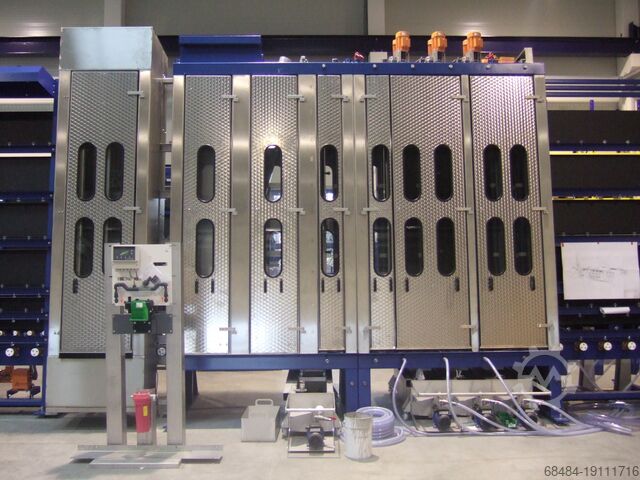

Поз. 3 Вертикальная стиральная машина с сушкой
Корпус стиральной машины, моечные камеры, рециркуляционные ванны и сушильные форсунки полностью изготовлены из нержавеющей стали.
Резиновые кольца транспортных роликов устойчивы к воздействию смазочно-охлаждающих жидкостей.
Boc Rswii Hfj Nc Ifnoli
Плоскоструйные форсунки в секции предварительного ополаскивания питаются водопроводной водой. Удаляемые крупные частицы грязи направляются непосредственно в канализацию. Это снижает загрязнение контура деионизированной воды для стиральной машины.
Стиральная машина оснащена каскадной системой экономии электроэнергии и воды.
Секция предварительного ополаскивания с
Плоскоструйные форсунки
Секция мойки с
3 пары кистей,
3 НДС и
3 насоса
Кислотный раздел с
1 пара кистей,
1 НДС и
1 насос
Сушильная секция с
2 пары насадок для сушки обеспечивают сухие края.
Поз. 4 Вертикальный инспекционный транспортер со стеклянной секцией активации
Транспортное средство служит в качестве секции активации для стеклянной поверхности, а также в качестве транспортного средства для проверки и хранения перед наклонным столом.
Приводится в действие редукторным двигателем переменного тока с частотным регулированием. Все ролики установлены в подшипниках скольжения с одним приводом, приводящим в действие пары спирально-зубчатых колес.
Поз. 5 Наклонный стол с горизонтальной транспортировкой и вертикальным осмотром
Транспортные ролики, которые приводятся в действие индивидуально червячными передачами, размещены на прочной сварной раме. Транспортные ролики установлены в подшипниках скольжения.
Наклонные рычаги находятся в горизонтальном положении. Интегрированный наклонный стол состоит из нескольких профильных рычагов, которые могут наклоняться (электромеханически с помощью кривошипного механизма) из горизонтального
