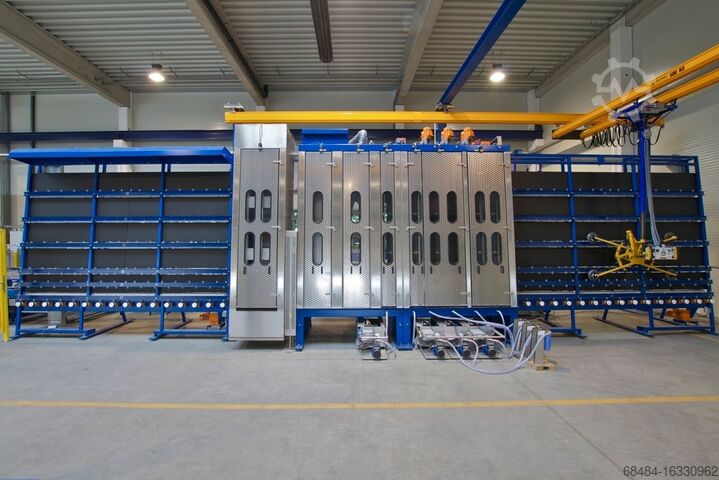

Стекломоечная машина Klöpper 2600 R-L

Описание

Вертикальная транспортировка подачи
- Вертикальная стиральная машина 2600 мм с сушкой.
Необязательный:
- Наклонный стол (за стиральной машиной)
- Горизонтальный разгрузочный транспорт
- наклонный стол (разгрузочный)
Вертикальная транспортировка подачи
- Вертикальная стиральная машина 2600 с сушкой.
- Наклонный стол (за стиральной машиной)
- Транспортировка с горизонтальной разгрузкой
- Наклонный стол (розетка)

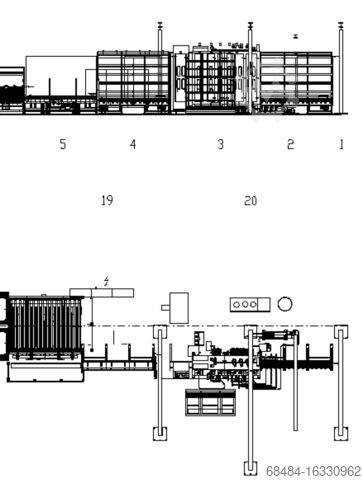

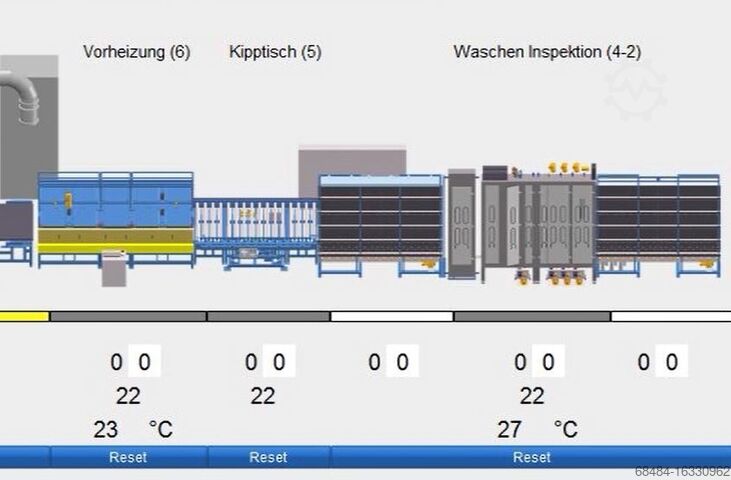

Описание компонентов линии
Поз. 1 Станция загрузки, 250 кг.

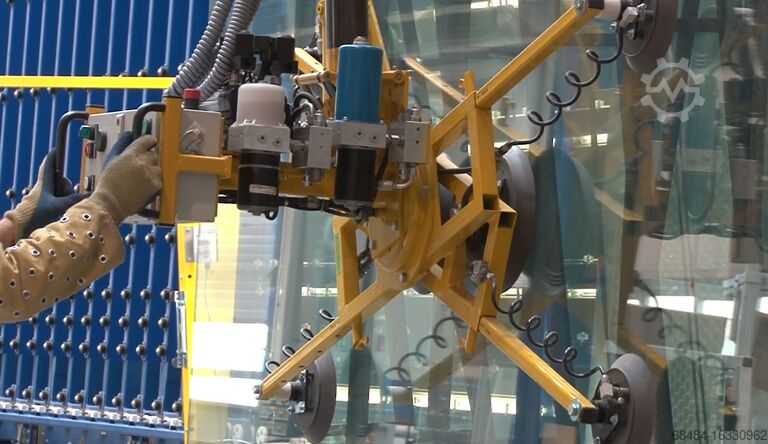

С помощью присоски листы снимаются со стеклянной полки и укладываются вертикально на наклонный стол перед стиральной машиной. Разницу в наклоне можно компенсировать наклоном присасывающей рамы. Присоска имеет функцию вращения, позволяющую собирать короткие форматы в вертикальном положении и размещать их на длинном крае.
Легкий кран
Тележка-кран с подъемной системой передвигается по ручным рельсам, стоящим на стальных опорах.

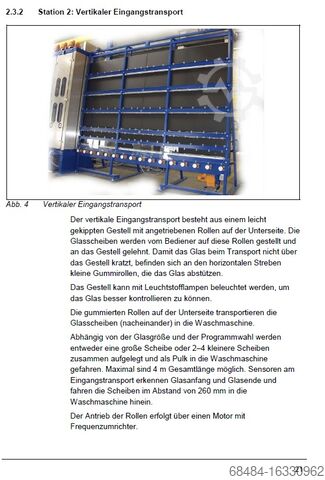

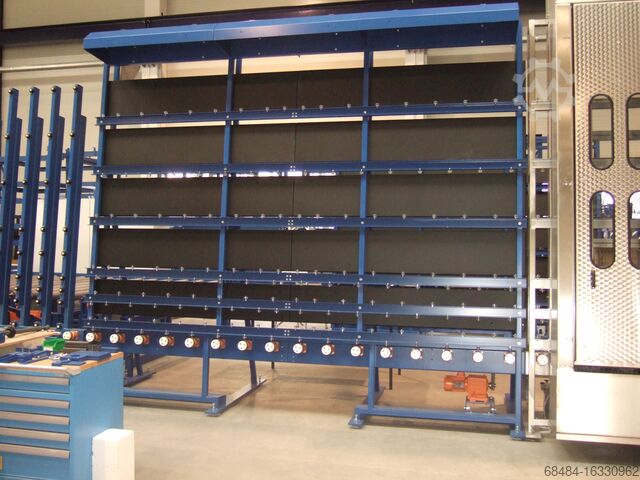

Поз. 2 Вертикальный входной транспортер WM.
Вертикальная транспортировка служит в качестве загрузочного транспортера перед стиральной машиной.
В горизонтальном положении листы стекла укладываются на транспортировочные ролики из Вулколлана.
В вертикальном положении транспортировочные ролики с кольцами из пербунана приводятся в движение винтовыми колесами. Транспортировочные ролики расположены в опорных подшипниках, размещенных на прочной сварной раме.
Небольшие листы стекла укладываются вручную на транспортную раму. После размещения листа стекла транспортировка активируется кнопкой.

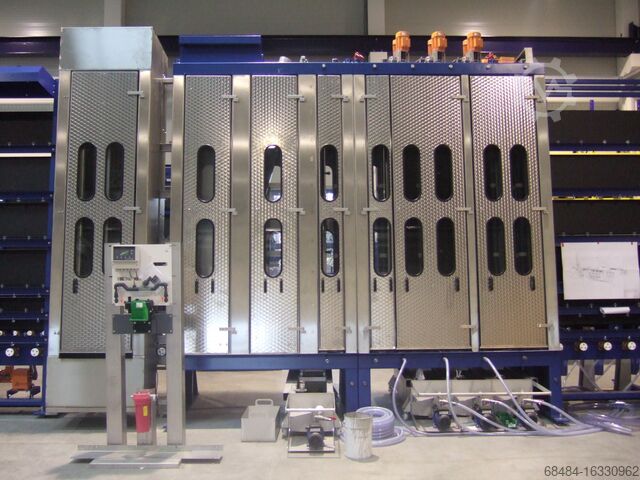

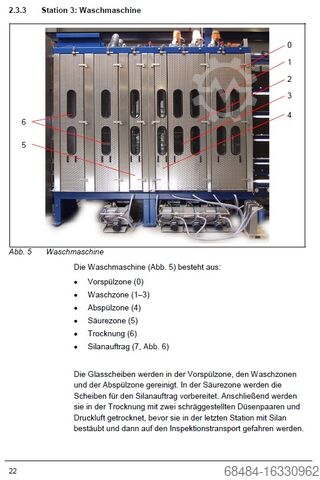

Поз. 3 Вертикальная стиральная машина с сушкой.
Корпус стиральной машины, моечные камеры, рециркуляционные ванны и сушильные насадки полностью изготовлены из нержавеющей стали.
Резиновые кольца транспортных роликов устойчивы к смазочно-охлаждающей жидкости.

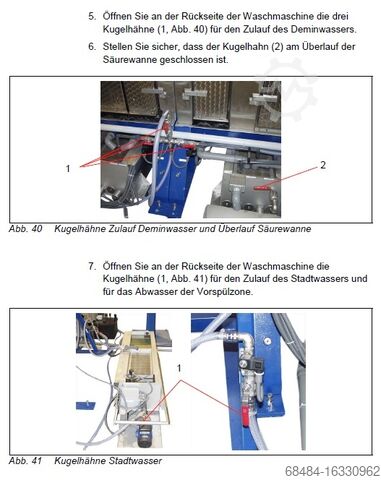

Плоскоструйные форсунки в секции предварительного ополаскивания питаются водопроводной водой. Удаленные крупные частицы грязи попадают непосредственно в канализацию. Это снижает загрязнение контура деионизированной воды стиральной машины.

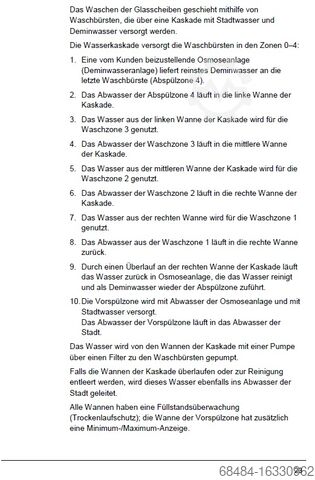

Стиральная машина оснащена каскадной системой энерго- и водосбережения.
Секция предварительного ополаскивания с
Плоскоструйные форсунки
Моечная секция с
3 пары кистей,
3 чана и
3 насоса

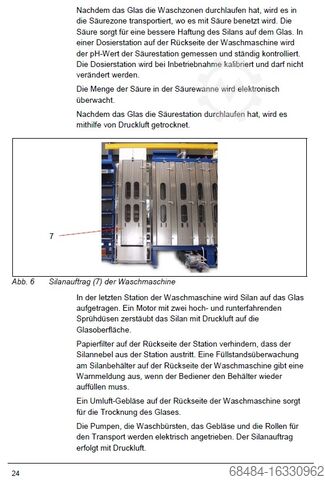

Кислотная секция с
1 пара кистей,
1 чан и
1 насос
Сушильный отсек с
2 пары насадок для сушки обеспечивают сухие края.

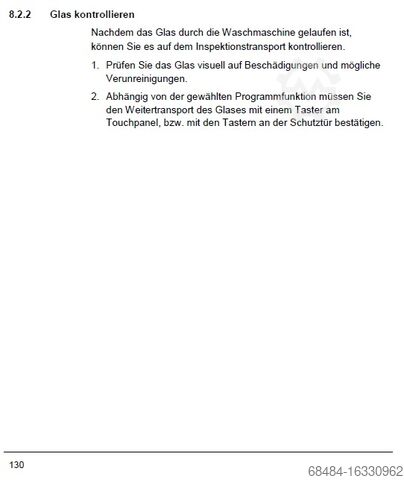

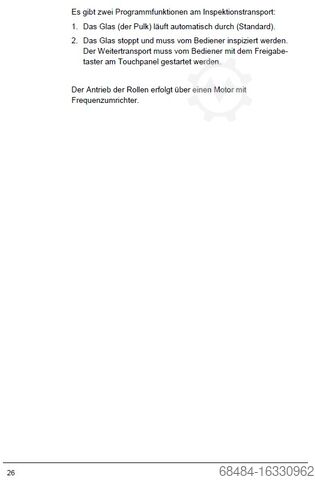

Поз. 4 Вертикальная инспекционная транспортировка с секцией активации стекла.
Транспортировка служит секцией активации стеклянной поверхности, а также транспортировкой для осмотра и хранения перед наклонным столом.
Bjcjtwphws R Nc Ifnsli
Приводится в движение мотор-редуктором переменного тока с частотным регулированием. Все ролики расположены на подшипниках сопротивления с единой приводной парой шестерен со спиральными зубьями.
Транспортировочные ролики вулканизированы и отшлифованы.

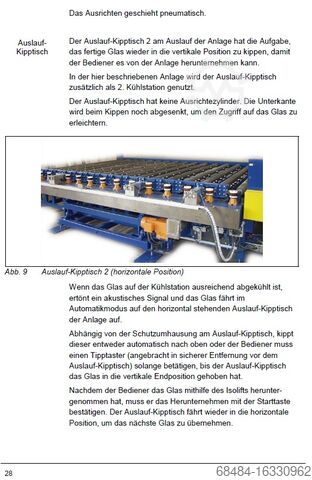

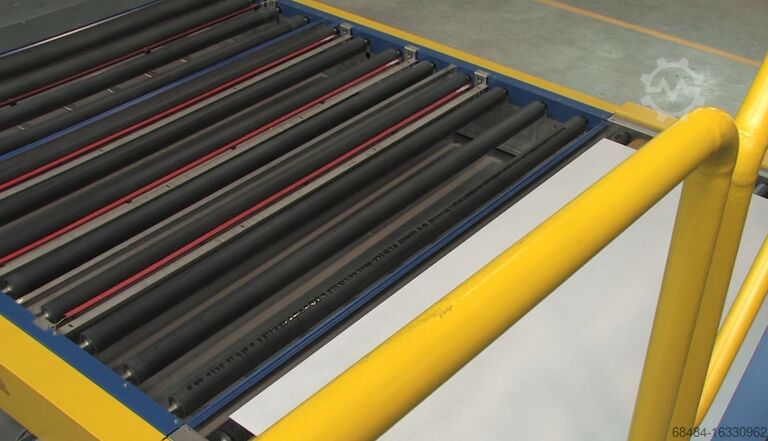

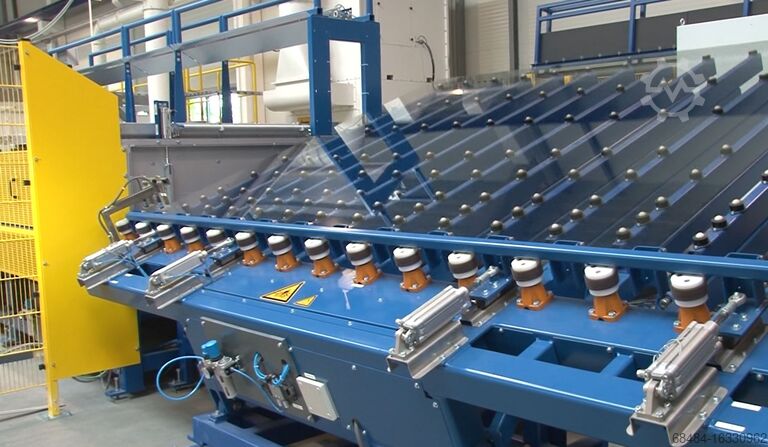

Поз. 5 Наклоняемый стол с горизонтальной транспортировкой и вертикальным контролем.
Транспортировочные ролики, индивидуально приводимые в движение червячными колесами, размещены на прочной сварной раме. Транспортировочные ролики установлены на подшипниках сопротивления.
Поворотные рычаги находятся в горизонтальном положении. Встроенный наклонный стол состоит из нескольких профильных рычагов, которые можно наклонять (электромеханически с помощью кривошипно-шатунного механизма) из горизонтального положения на 84°. Скорость наклона имеет минимальную скорость в начале и в конце движения. Стекло наклоняется из вертикального в горизонтальное положение. Если в печи предварительного нагрева не окажется стекла, он
