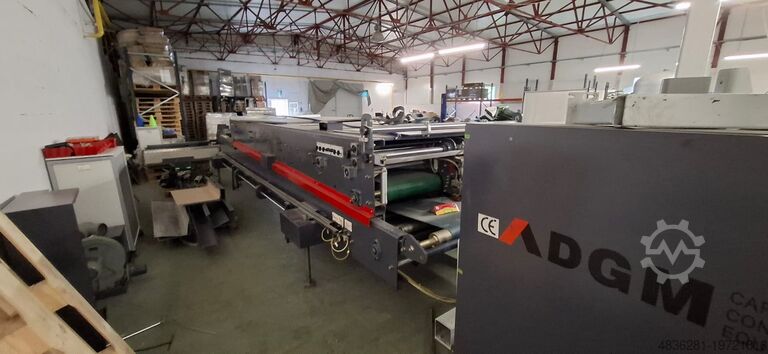

клеевая фальцевальная машина DGM Megafold 1450

Описание

прямолинейные, автоматические (crash-lock), двойные стенки, 4-х и 6-угловые коробки
Макс. скорость: до 300 м/мин; режим медленного тестового протяжения (inching speed): 20 м/мин
Толщина материала: до 1200 г/м² для цельнокартонной упаковки (solid board) и гофрокартона типов E, C, B, AB – с 3- или 5-слойной структурой (макс. ~8 мм перед фальцовкой, ~20 мм после фальцовки)
Макс. толщина сложенной коробки: ~20 мм
Модульная конструкция и приводы
Каждая секция оснащена независимым серводвигателем ("SmartServo system")
Dec Ed Dew H Nw Eodcokt
Моторизованные линейные направляющие для перемещения транспортеров обеспечивают точную подачу и настройку
Функция памяти для заданий (Memory Job recall) обеспечивает быструю переналадку между повторяемыми работами

Секции машины – основные функции:
1. Секция подачи — фрикционный питатель с регулируемым вибратором, боковыми направляющими, с сервоприводом, ленты с вакуумной подачей, сенсорная панель, задняя опора для длинных заготовок
2. Секция бокового совмещения — выравнивание заготовки для идеальной параллельной подачи; быстрая переустановка; сервомотор
3. Секция предварительного фальцевания (опционально в моделях AC/PC/SL) — префолдер до 180° (клапан), до 135° (третья линия сгиба), устройства открытия бигов
4. Секция формирования автоматического дна (Crash Lock Bottom) — набор крюков и спиралей для складывания передних клапанов, регулируемое натяжение крюков, настройка под B-lock, быстрая перенастройка
5. Клеевая станция — один нижний (левый) и опционально нижний правый клеевой бак, по запросу верхний холодноклеевой узел; легкая разборка и чистка
6. Секция фальцовки и закрытия — серводвигатели наружных ремней (до 180°), три полных транспортера (верхний/нижний), мини-фолдер для малых коробок, сервисный доступ
7. Секция удлинения (Trombone / Transfer) — независимый привод, автоматическое натяжение ремней, устройства пневматического выравнивания, система передачи коробок в пресс-станцию
8. Пресс-секция — пневматическая/серво-дожимная станция, ручной/автоматический режимы, длина ~6,5 м (эффективно ~4 м), регулировка давления, устройство фронтального выравнивания
9. Устройство обратного сгиба (Back-folding Device, только для моделей SL) — электронная несинхронизированная система, два независимых серводвигателя, простая настройка под 4- и 6-угловые коробки
10. Опциональный модуль бигования — биговальная секция с серво-приводом, размещается до секции предварительного фальцевания, обеспечивает глубокое бигование

Технические характеристики 1450 SL:
Длина машины: от ~22,4 м (PC/SL)
Ширина: около 2,23 м; Высота: около 1,5 м
Собственный вес: 15 т
Мощность двигателя: 40–45 кВт; подключение к воздуху (6 бар), расход около 30 м³/ч, объем клеевого бака ~155 л

Преимущества Megafold
Материальная универсальность: от тонкого цельнокартонного до толстого гофрированного и мультислойного картона
Широкий диапазон коробочных конструкций: прямолинейные, crash-lock, двойные стенки, 4-угловые, 6-угловые
Модульная и настраиваемая конструкция позволяет адаптировать оборудование под специфические производственные задачи
Продвинутая автоматизация и точность: серводвигатели, сохранение настроек, радио-контроллер оператора, сенсорное HMI
Легкость обслуживания и чистки за счет модульных компонентов и обслуживаемых зон
