Порошковый завод Handelsagentur Klaus Benecke Teilespektrum 6x2.3x2 Meter Hybridöfen

Описание

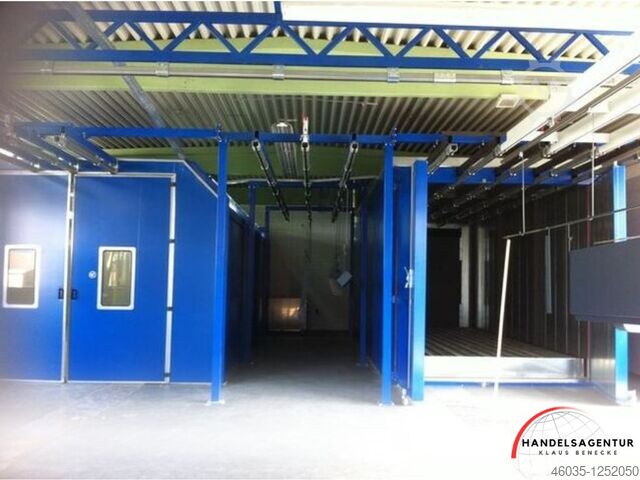

Система порошковой окраски крупных деталей.
Все размеры и другие изменения могут быть учтены при проектировании и планировании.
Предложение содержит следующие компоненты:
Кабина химической предварительной обработки (3 зоны) с распылительной коронкой
Прогулочная камера для нанесения покрытий
Пороховой пистолет
Порошковая печь для выпечки
Ручная конвейерная система
Электрическое управление
Пример: (все размеры можно изменить индивидуально)
Требуемое пространство: 30 х 15 метров.
Размер детали: Д = 6200 мм Ш = 2300 мм В = 2000 мм

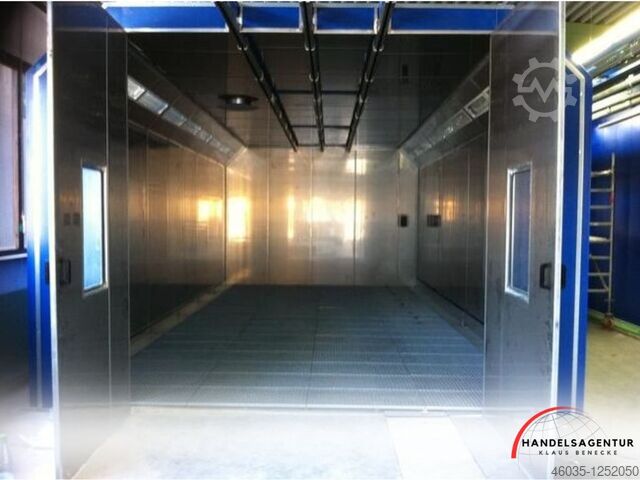

Кабина для очистки с автоматическим распылителем
1 масса кабины
Длина 9000 мм
Ширина 4500 мм
Высота 3400 мм
2 массы танков
Длина 1200 мм
Ширина 850 мм
Высота 1000 мм
2 Масса кабины
полностью
Длина 9140 мм
включая резервуары шириной 5580 мм
Высота 4200 мм

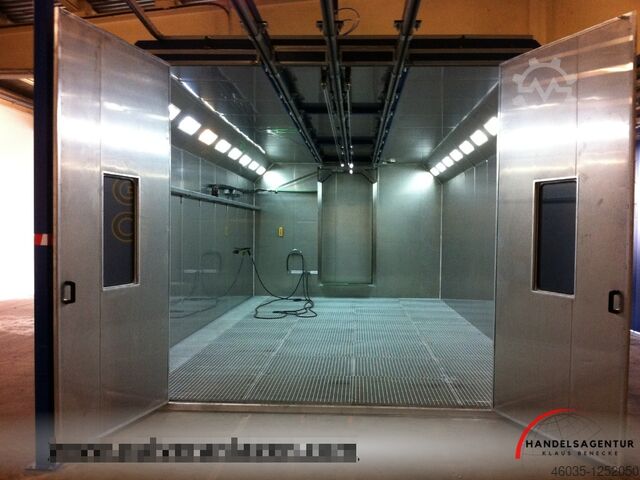

Автономная покрасочная камера, ручное нанесение покрытия
1 размерная длина кабины 9000 мм
Ширина 4500 мм
Высота 3400 мм
Двухмерная кабина, включая вытяжку
Длина 10 125 мм
Ширина 4500 мм
Высота 3400 мм

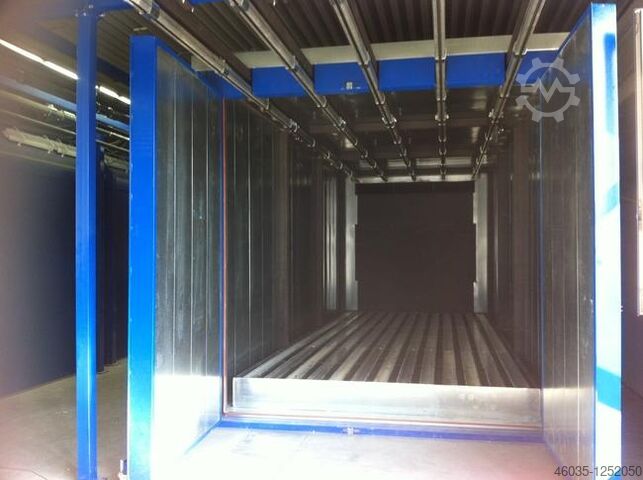

Порошковая печь для выпечки
1 внутренний размер длина 6500 мм
2 Внутренняя ширина 2500 мм
3 Внутренняя высота 2950 мм
Bjc R Nc Iobhh Awofneli
4 внешних размера, включая длину термоблока 7600 мм.
5 внешних размеров, включая ширину термоблока 2800 мм.
6 внешних размеров, включая высоту термоблока 3100 мм.

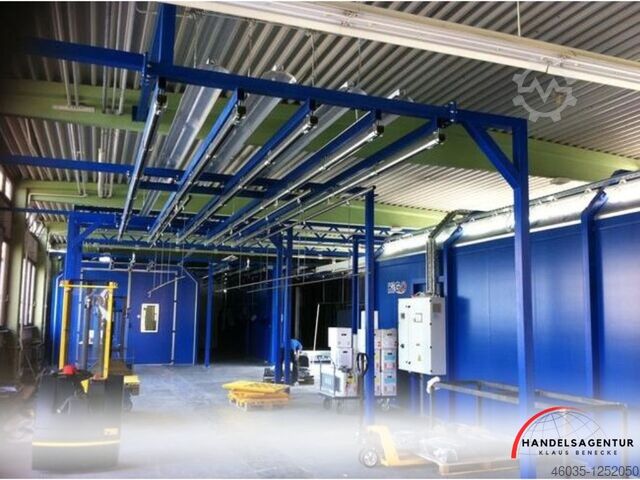

Ручная конвейерная система
Конвейерная система состоит из:
1. Опорная конструкция, состоящая из стальных элементов, 120х120м/IPE 160.
2. Роликовые устройства - № 9862 GL 4 шт.
3. Пневматические аксессуары для запирания-разблокировки при передаче. 4. Рельсовая система - № 9060 - 234 метра.
5. Роликовые устройства - №9862 GLHT 24 шт.
6. Соединительные детали – №9061М 34 шт.
7. Клипсы крепления - № 9067/180 234 шт.
8. Пробка №. 9169 21 штука
9. Замок подвижный – № 9601 ВМ 6 шт.
10. Фиксация жесткая -Нет. 9601 ВФ 17 шт.
Электрическое управление
Электрический блок управления делится на электрический и автоматический.
С его помощью мы можем управлять всеми упомянутыми выше агрегатами и состоять из:
-ПЛК
- Цветной сенсорный экран 5 дюймов - удобный просмотр-
- модем
- Термомагнитный переключатель. Предохранитель (Телемеханика, Siemens, ABB).
- Кабели, кронштейны, трубы и т.д.
