Полная система с предварительной химической обработкой (7 зон) для сертификации GSB (QUALICOAT) (совместимость с несколькими металлами)
Все размеры и другие изменения могут быть учтены при проектировании и планировании.
Предложение содержит следующие компоненты
Кабина предварительной очистки, включая систему обратного осмоса
Прогулочная камера для нанесения покрытий
Пороховой пистолет
Порошковая печь для выпечки
сушилка
Ручная конвейерная система
Подъемно-опускная станция
Электрическое управление
Подробности:
1. Кабина для очистки, предварительная обработка стали и алюминия.
Очистительная кабина предназначена для автоматической очистки. Можно распылять при среднем давлении. В кабине имеется 7 различных баков для опрыскивания. Размеры деталей: макс. Д= 6000 мм, Ш = 2000 мм, В = 2300 мм.
1 Габаритные размеры кабины, длина 6500 мм.
Ширина 3000 мм
Высота 3600 мм
2 размера предварительной обработки, полная длина 6600 мм.
Ширина 4640 мм
Высота 4300 мм
1. Процесс обезжиривания/нейтрального окрашивания.
Бассейн с подогревом, 50-55°C, время = 3-6 минут, время слива = 80 секунд.
2. Минеральная морилка с технологической кислотой
Бассейн с подогревом, 50-55°C, время = 3-6 минут, время слива = 80 секунд.
3. Процесс полоскания 1
В этой камере промывка происходит при температуре окружающей среды, время = 0,75-1,5 минуты, время стекания = 1 минута.
4. Процесс полоскания 2.
В этой камере промывка происходит при температуре окружающей среды, время = 0,75-1,5 минуты, время стекания = 45 секунд.
5. Процесс полоскания 3
В этой камере промывка происходит при температуре окружающей среды, время = 0,75-1,5 минуты, время стекания = 45 секунд.
6. Обработка нанокерамики
Этот процесс работает при температуре окружающей среды, время = 0,75-1,5 минуты, время капания = 60 секунд.
7. Обработка потолочного распылителя для промывки после процесса 6.
В этом процессе ополаскивание осуществляется при температуре окружающей среды, время = 1 минута, время стекания = 60 секунд.
8. Процесс пассивации без промывки для алюминия.
В этой камере промывка происходит при температуре окружающей среды, время = 2-3 минуты, время стекания = 1-2 минуты.
1.1. Система обратного осмоса
Система обратного осмоса 250 литров/час.
1.2 Нефтяные скиммеры
Резервуар №1 оборудован нефтесборщиком «УниСким-21-100».
Строительство:
Система распыления состоит из двух частей, подвижна и перемещается на расстояние до 500 мм с помощью пневматической системы скольжения.
Обратная подача в резервуары также осуществляется посредством 7-позиционной пневматической раздвижной системы, предназначенной для обслуживания 7 резервуаров.

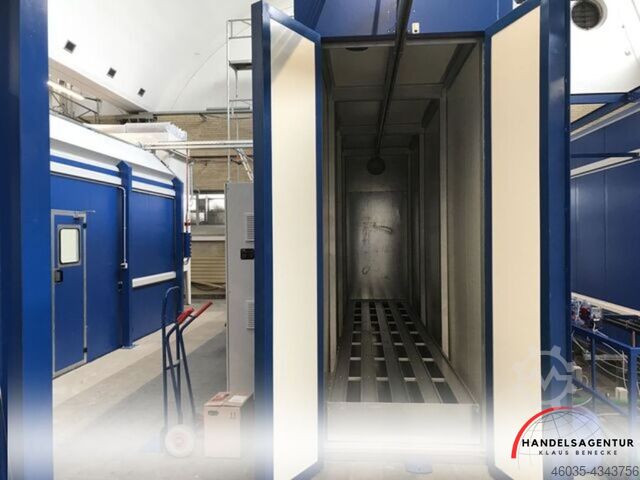

2. Камера нанесения покрытий с проходом
1 размерная длина кабины 7400 мм
Ширина 4000 мм
Высота 3236 мм
2 Размеры кабины с учетом всасывания, длина 8552 мм
Ширина 6232 мм
Высота 4393 мм
Кабина имеет 2 пневматические двери с одной стороны для входа/выхода заготовок и дополнительную боковую дверь для устройства нанесения покрытия.
3. Система порошковой окраски Вагнер, ручная система «Спринт 2 Б».
4. Печь для отверждения порошка
1 внутренний размер длина 6500 мм
2 Внутренняя ширина 2200 мм
3 Высота внутреннего размера 3416 мм
5. Сушилка
1 внутренний размер длина 6500 мм
2 Внутренняя ширина 1200 мм
3 Высота внутреннего размера 3416 мм
6. Ручная конвейерная система.
Blocoffv Tpe R Nc Ifnji
Конвейерная система состоит из:
Конвейерная система рассчитана на вес траверсы 700 кг, тележка перевозит максимум 2000 кг на 3 рельсах.
