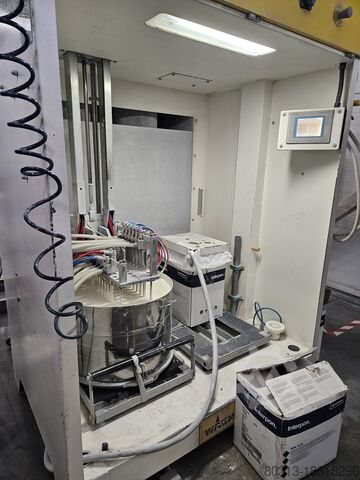

система окраски Wagner

Описание

Линия порошковой покраски 2010 года, в отличном состоянии. В настоящее время находится в эксплуатации, доступен для осмотра и тестирования.
Максимальный размер детали: Д x Ш x В = 2600 x 400 x 1850 мм
Оборудование
Bec R Njv Ed Ukoc Ifnoli
Технологический конвейер
Автоматическая скорость V = 1,2 м/мин
Регулировка скорости от 0,5 до 2,5 м/мин
Станция подготовки МНА-3-СПГ, общая длина 16,7 м
Входная зона: Д = 2,5 м
а. Мойка, обезжиривание и фосфатирование: Д = 3,6 м
Количество распылительных рамок – 10
Количество форсунок в раме – 18
Общее количество форсунок – 180
Производительность насоса – 162 м³/ч
Мощность насоса – 15 кВт.
Емкость 4 м³ для активной жидкости
Внутренний теплообменник с горелкой LPG – 160 кВт
Температура – 50°С
Механический маслоотделитель
Система фильтрации
Система дозирования с мембранным насосом и регулятором
Время стирки – 3 мин.
б. Зона капель L = 3,1 м
Продолжительность капель – 2 мин 30 сек.
в. Первое полоскание Д = 1,2 м
Количество распылительных рамок – 4
Количество форсунок в раме – 18
Общее количество форсунок – 64
Производительность насоса – 38 м³/ч
Мощность насоса – 3 кВт.
1,5 м³ вместимость воды
Время полоскания – 1 мин.
г. Зона капель L = 3,1 м
Продолжительность капель – 2 мин 30 сек.
е. Тонкая промывка L = 1,28 м
Количество распылительных рамок – 3
Количество форсунок в раме – 18
Общее количество форсунок – 54
Производительность насоса – 33 м³/ч
1,5 м³ вместимость воды
Мощность насоса – 3 кВт.
Дополнительная рамка для распыления
Время полоскания – 1 мин.
ф. Зона капель L = 2 м
Продолжительность капель – 1 мин 40 сек.
Три соединения для выхлопной системы с тремя вентиляторами
Рабочая зона из нержавеющей стали
Трубы из ПВХ или нержавеющей стали
1 шт.

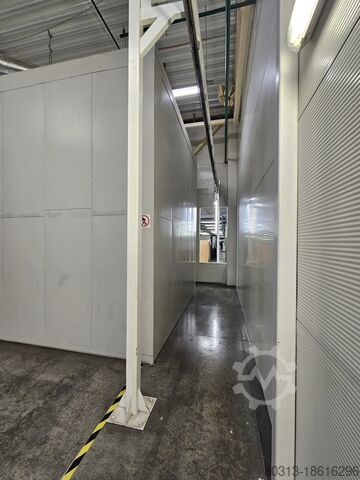

Автоматическая сушилка после стирки АСТ-1-КЛПГ:
Размеры рабочей зоны Д x Ш x В = 7000 x 3000 x 2800 мм
Воздушные завесы с каждой стороны для снижения потерь тепла
Косвенный теплообменник, нагрев сжиженным газом, 200 кВт
Три вентилятора, подача воздуха 6000 м³/ч
Два соединения для системы вытяжки
Датчик и контроллер температуры
Датчик перегрева
Датчик циркуляции
Рабочая зона из оцинкованной стали
Теплоизоляция толщиной 200 мм
Время высыхания – 10 мин.
1 шт.

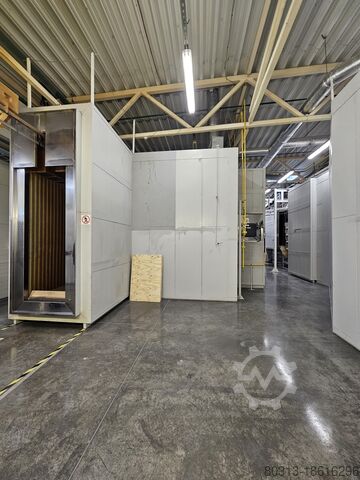

Автоматическая полимеризационная печь АПТ-2-КЛПГ
Размеры рабочей зоны Д x Ш x В = 10200 x 3600 x 2800 мм
Воздушные завесы с одной стороны для снижения потерь тепла
Два косвенных теплообменника, нагреваемых сжиженным нефтяным газом, по 300 кВт каждый
Восемь циркуляционных вентиляторов, производительностью 6000 м³/ч каждый
Два соединения для системы вытяжки
Датчик и контроллер температуры
Датчик перегрева
Датчик циркуляции
Рабочая зона из оцинкованной стали
Теплоизоляция толщиной 200 мм
Время полимеризации – 25 мин.
1 шт.

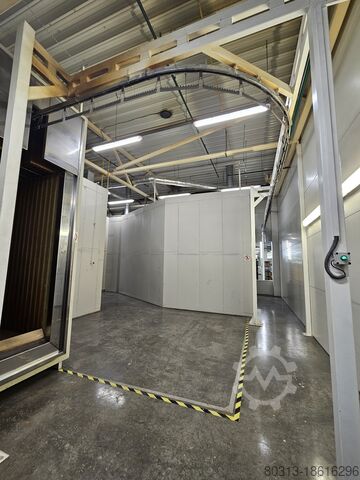

Подвесная рельсовая транспортная система для покрасочного цеха ATR:
Прямой рельс с подвесами L = 400 мм – 146 м
Приводная станция – 2 шт.
Натяжная станция – 1 шт.
Станция смазки цепи – 1 шт.
Чертежи опорной конструкции рельса – 1 комплект.
