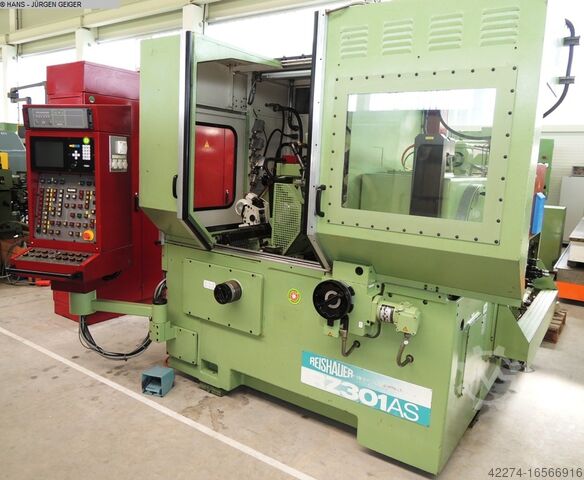

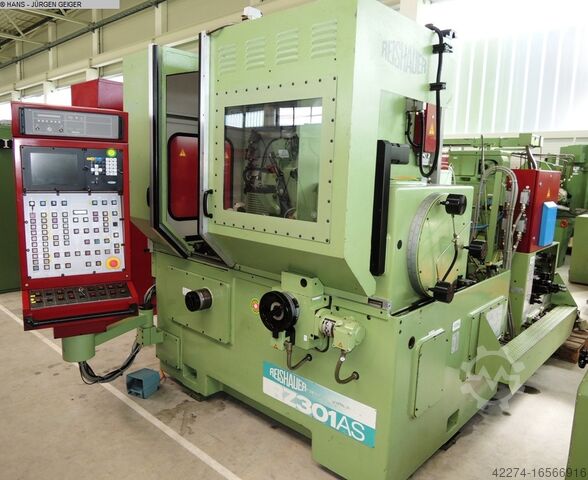

Зубошлифовальный станок REISHAUER RZ 301 AS

Описание

Диаметр колеса - макс. 330 мм
Ширина колеса 180 мм
Общая потребляемая мощность 12 кВт
Вес машины ок. 7500 кг
R E I S H A U E R (Швейцария)
Зубошлифовальный станок с ЧПУ
Тип RZ 301 AS * (* A=автоматическое нарезание резьбы) !
Год выпуска 1993 # 71206
_____
Диаметр круга мин./макс. 10 - 330 мм
Модуль 0,5 - 7
Угол перекоса +/- 45 °
Ход каретки 180 мм
Макс. количество зубьев 10 - 600
Длина зажима заготовки от 420 до макс. 620 мм
Вес заготовки макс. 60 кг
Ppsc Rst Hwyfo Nc Ifnsu
Шлифовальный червяк x ширина 3 50 x 84 - 104 мм
Скорость вращения шлифовального червяка 1 100 - 1 900 об/мин
Привод шпинделя 4 кВт - общий привод ок. 12 кВт - 380 В - 50 Гц
Общий вес ок. 7 500 кг
Принадлежности / специальное оборудование

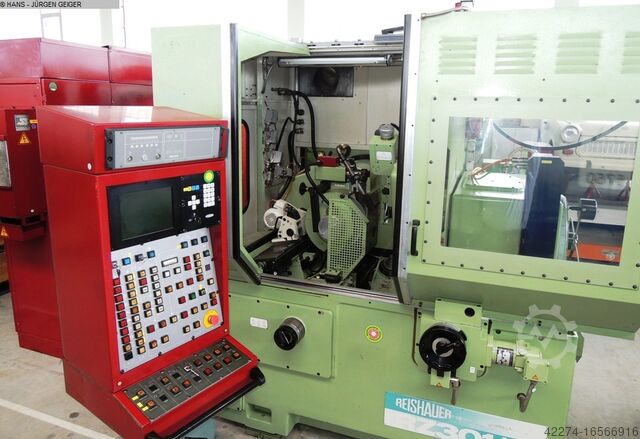

Современная система управления ЧПУ позволяет вводить все необходимые данные о зацеплении и настраивать заготовку в диалоге с системой управления. Переключаемый язык программирования (немецкий/английский) и интерфейс DNC для ввода и вывода данных.
Станок работает в режиме непрерывного генераторного шлифования с автоматическим циклом шлифования и автоматическим перепрофилированием шлифовального круга на станке.
Присоединенное устройство для автоматической заправки шлифовального круга в зубчатое пространство = значительная экономия времени, может поворачиваться гидравлически.
Около 10 лет назад ось профилирования (ось V) была оснащена электроникой фирмы BURRI, что означает более высокую точность, более легкую коррекцию профиля, более быструю правку.
В настоящее время установлено устройство правки REISHAUER типа SP-DR с профильным алмазным диском.
Угол поворота заготовки (ось А) также электронно, быстро и точно перемещается и гидравлически зажимается, что означает более быстрое время наладки и более легкую загрузку деталей.
Благодаря устройству смещенного шлифования деталь во время шлифования направляется тангенциально мимо шлифовального круга, благодаря чему постоянно обеспечивается равномерный профиль шлифовального круга.
DITTEL - Устройство для балансировки шлифовального круга
Гидравлический зажим заготовки с внешней цангой и контрточкой в ползуне заготовки

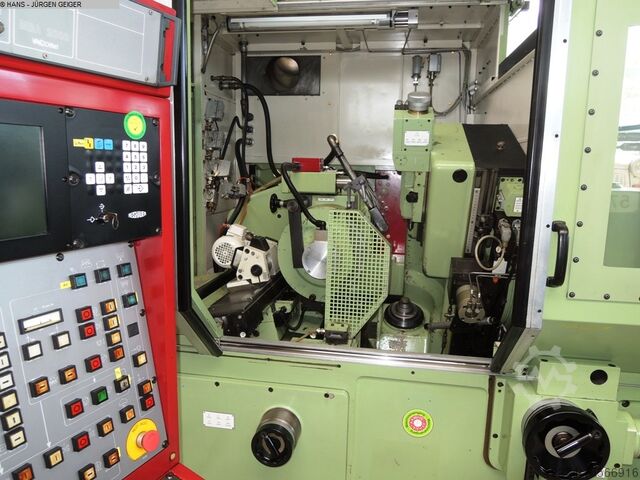

Полностью закрытая рабочая зона с раздвижными дверями и системой удаления масляного тумана
Оригинальная система охлаждения не предусмотрена (централизованная подача), но центрифуга для шлифовального масла поставляется отдельно

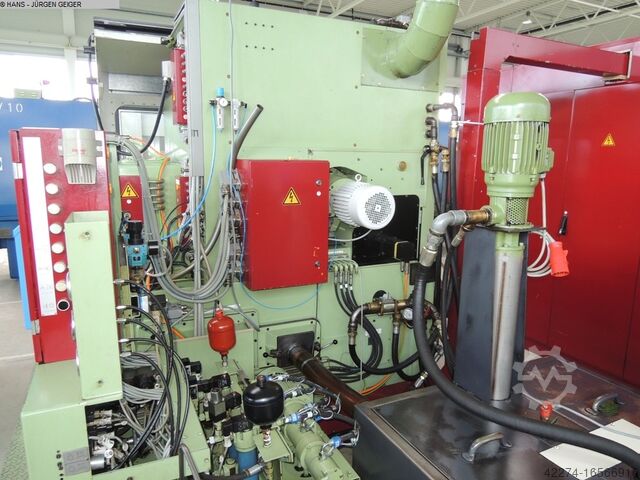

отдельный распределительный шкаф и шкаф управления, отдельная гидравлическая система в кабине, фланцы шлифовального круга
