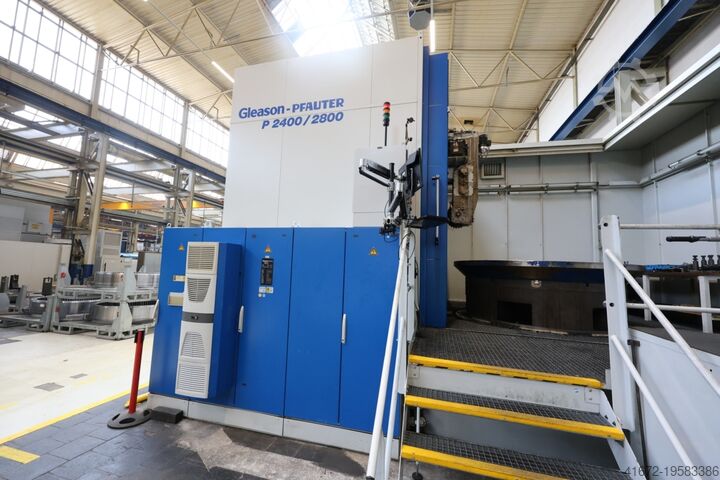

Зубофрезерный станок - вертикальный GLEASON- PFAUTER P 2400/2800

Описание

Управление: Siemens Sinumerik 840 D
Вес: 57 000 кг
Рабочее напряжение: 400 В
Gleason-PFAUTER CNC-обкатной фрезерный станок P 2400/2800

Для нарезания зубьев цилиндрических и червячных колес, а также любых других профильных и форм, регулярно возникающих по цилиндрической поверхности заготовки.

Крупные обкатные фрезерные станки Gleason обеспечивают максимальную производительность при черновой и чистовой обработке цилиндрических колес для различных отраслей: ветроэнергетика, промышленные редукторы, горнодобывающая промышленность и судостроение, зубообработка и многое другое.

Мощность привода рассчитана с учетом будущих разработок инструментов. Разумеется, привод фрезерной головки не имеет люфта. Эти станки особенно хорошо подходят для применения современных режущих материалов, независимо от предпочтения сухой или влажной обработки.

Станок может использоваться как для сухой, так и для влажной обработки, и оснащен соответствующим стружкоудалителем для обеих технологий.

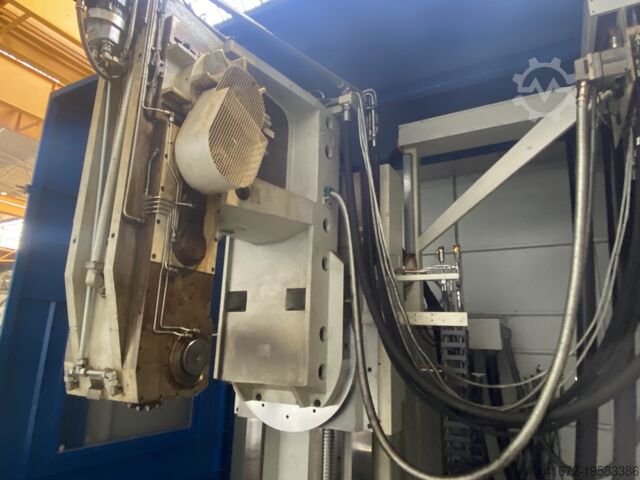

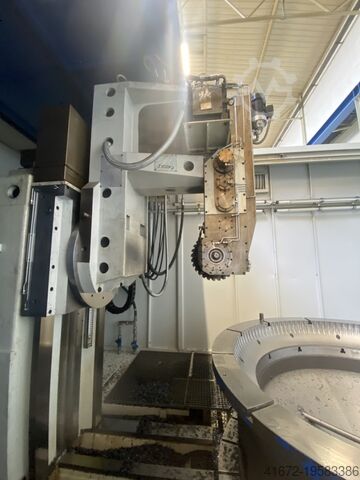

Станок оснащен внутренней профильной фрезерной головкой с моторным приводом вместо стандартной моторной головки.

--> Рабочая зона и технические данные Номинальный диаметр заготовки: 2 400 мм
--> Максимальный обрабатываемый Ø: ок. 2 800 мм
--> Минимальное/максимальное расстояние между осью фрезы и осью заготовки: 100/1 200 мм
--> Максимальный ход продольного суппорта (специальное исполнение): 1 300 мм

--> Максимальный устанавливаемый фрезер (внутренняя фрезерная головка):
--> Максимальный диаметр: 440 мм
--> Максимальная ширина фрезы: 90 мм
--> Угол поворота внутренней профильной фрезерной головки по вертикальной оси: +/- 15°
--> Крепление фрезы: HSK-B160
--> Максимальный ход перемещения фрезы: 300 мм

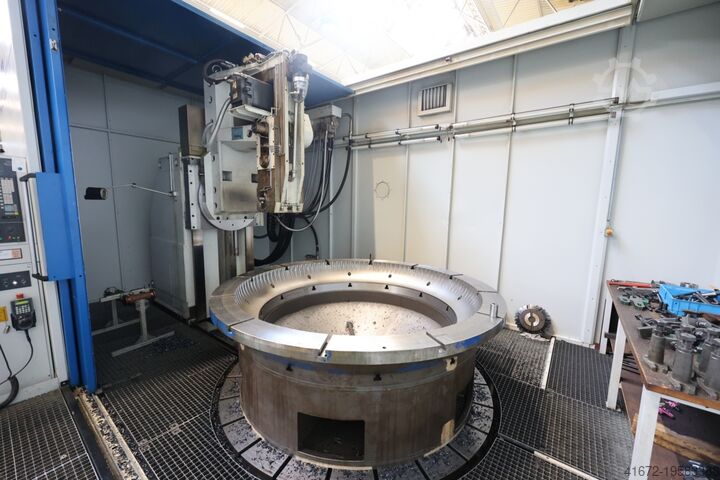

--> Диаметр стола: 2 500 мм
--> Диаметр делительной шестерни: 2 200 мм

--> Отверстие в столе:
--> Диаметр: 800 мм
--> Глубина: 875 мм
--> Максимальная нагрузка на стол: ок. 40 000 кг

--> Макс. скорости подачи и быстрого перемещения:
--> Ось Z (осевая): 4 000 мм/мин
--> Ось X (радиальная): 3 000 мм/мин
--> Ось Y (тангенциальная): 3 000 мм/мин

--> Система охлаждения фрезы/электроцентробежный насос: ок. 150 л/мин
--> Высота сброса магнитного стружкоудалителя увеличена: 1 600 мм
--> Увеличенная высота главной стойки: ход продольного суппорта 1 300 мм

--> Внутренняя профильная фрезерная головка с моторным приводом вместо стандартной моторной головки

--> Макс. фрезеруемая глубина профиля в стали с прочностью ок. 600 Н/мм²: ок. 65 мм
--> Частота вращения фрезы, бесступенчатая: 50 - 150 об/мин
--> Макс. Ø фрезы: 440 мм
--> Мин. диаметр впадины фрезы: 310 мм
Dsc Eswzyp Ijd Ddcowb
--> Макс. ширина фрезы: 90 мм
--> Мин. внутренний Ø при угле наклона 0°: 800 мм+
--> Макс. высота заготовки при угле наклона 0°: 600 мм
--> Макс. толщина заготовки (включая зажимные приспособления): 500 мм
