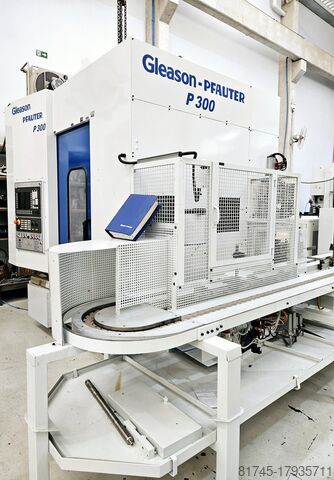

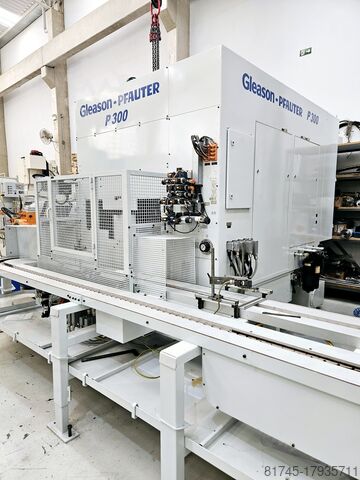

зубофрезерный станок Gleason Pfauter P300 - Siemens 840D

Описание

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:
Линейные оси:
- Радиальное скольжение (ось X)
- Тангенциальное скольжение (ось Y)
- Осевое скольжение (ось Z)
- Подвижная головка (ось Z4)

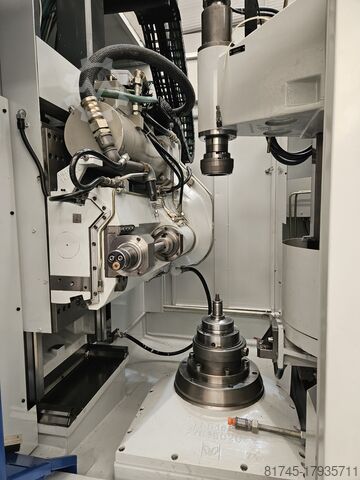

Оси вращения:
- Фрезерная головка (ось A)
- Стол для заготовок (ось C)
- Поворотный захват для автоматической смены заготовок (ось E)
Шпиндель:
- Фрезерный (ось S)
ТЕХНИЧЕСКИЕ ДАННЫЕ:

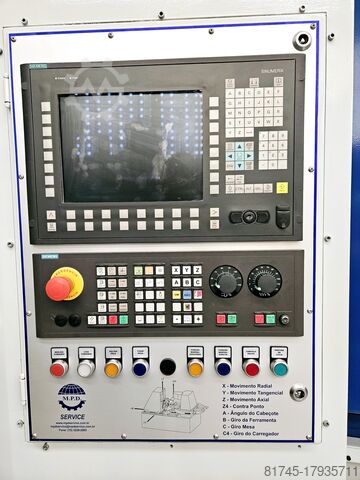

- Управление: SIEMENS SINUMERIK 840D
Редукторная фреза:
- Наибольший допустимый диаметр наконечника: 130 мм
- наибольшая длина (в зависимости от диаметра фрезерного шпинделя): 220 мм
- максимальный диаметр шестерни 380 мм (в зависимости от диаметра фрезы)
МАШИНА
Фрезы:
Pscovdnm Uo R Nc Ifnjpu
- Диаметр: 40 мм
- Приобретение конуса: крутой конус ISO 40
Гусеницы:
- Радиальные (ось X): 185 мм
- Тангенциальные (ось Y): 200 мм
- Осевая (ось Z): 250 мм
Наибольший угол поворота фрезерной головки:
- +A направление: 35°
Направление -A: 45°
Стол для заготовок:
- Внешний диаметр: 300 мм
- Бор: 80 мм
Скорости
Подача/скоростное движение вперед:
- Ось X: 10 000 мм/мин
- Оси Y и Z: 5 000 мм/мин
Drehzahlen:
- Инструмент: 90 - 900 об/мин
- Стол для заготовок: 1 - 55 об/мин
Электрооборудование:
- Рабочее напряжение: 380/400 В
- Напряжение питания: 230 В
- Напряжение управления: 24 В
- Частота: 60/50 Гц
- Нагрузка на подключаемое оборудование: 48 кВА
- Сечение кабеля: 25 мм2
- Защита: 100 A
Габаритные размеры машины:
- Длина/Ширина/Высота: 6 435 x 4 930 x 3 210 мм
- Приблизительный вес машины: 11500 кг
ОБОРУДОВАНИЕ:
- Транспортер для стружки
- Смазочный и гидравлический блок
- Полное покрытие рабочей зоны
- Документация
