Зубофрезерный станок - вертикальный PFAUTER P 630

Описание

Диаметр колеса – макс. 630 мм
Ширина колеса – 425 мм
Отверстие в столе – 125 мм
Зажимной стол – 550 мм
Макс. модуль – 10
Аксиальные подачи – 0,40 - 6,80 мм/об
Радиальные подачи – 0,10 - 1,76 мм/об
Расстояние между фрезерным шпинделем и зажимным шпинделем – 50-425 мм
Диапазон числа зубьев, мин. – 8
Диаметр × ширина фрезы – 192 / 215 мм
Смещение фрезы – 200 мм
Главный приводной двигатель – 7,5 кВт
Совокупная мощность – 22,5 кВА
Вес станка – около 8,2 т

Оснащение станка:

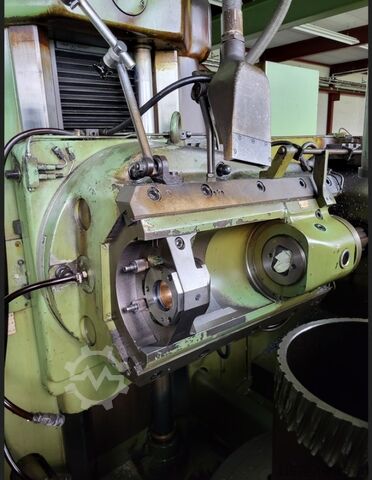

- Универсальная фрезерная головка с тангенциальным перемещением
- Редукционный клапан давления для контрдержателя

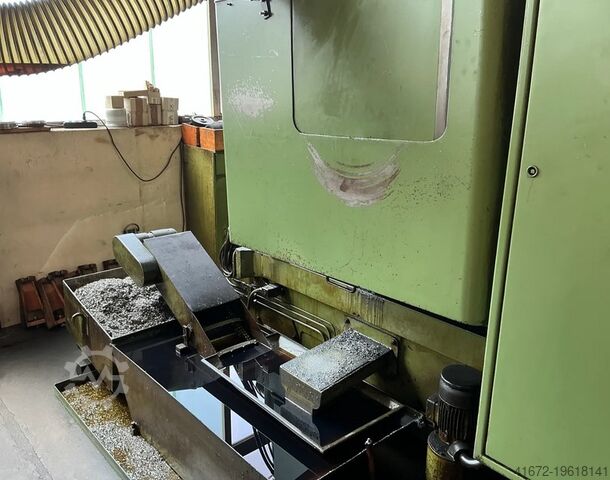

- Магнитный транспортер стружки

--> Рабочая зона: максимальный обрабатываемый модуль (сталь 600 Н/мм²): 10 мм

--> Прямая зубчатая передача:
--> Максимальный диаметр заготовки: 630 мм
--> Максимальный ход аксиального суппорта (ось Z): 425 мм
--> Минимальное количество обрабатываемых зубьев: 8

--> Размеры:
--> Диаметр рабочего стола: 550 мм
--> Диаметр отверстия в столе: 125 мм
Dec Ed Ddjw A Am Sscswb
--> Диаметр оправки для заготовки: 36 мм

--> Максимальные размеры закрепляемой фрезы:
--> Диаметр: 192 мм
--> Ширина: 220 мм
--> Диаметр оправки фрезы: 32 мм

--> Межосевое расстояние между фрезой и заготовкой:
--> Максимальное расстояние: 425 мм
--> Минимальное расстояние: 50 мм
--> Приводный конус для оправки: Морзе конус 5
--> Максимальное смещение фрезы: 200 мм

--> Обороты и подачи:
--> Обороты фрезы: 45–280 об/мин
--> Аксиальная подача (ось Z): 0,40–6,30 мм/об
--> Радиальная подача (ось X): 0,10–1,60 мм/об
--> Тангенциальная подача (ось Y): 0,14–2,24 мм/об
