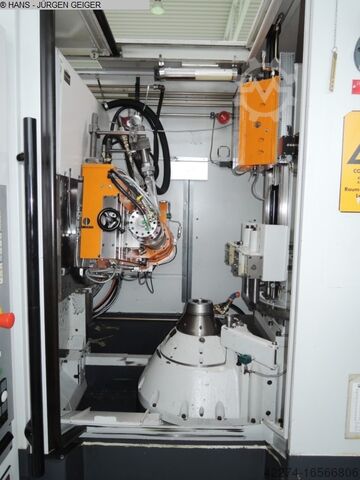

Станок для шлифования боковой поверхности зуба LIEBHERR LCS 282

Описание

Диаметр колеса - макс. 280 мм
Ширина колеса - 330 мм
Ppscet Hwu As R Nc Ifnsu
Модуль - макс. 5
Модуль - мин. 1
Система управления LIEBHERR CNC
Общая потребляемая мощность 28 кВт
Вес машины ок. 12 тонн
Занимаемая площадь ок. м
Л И Е Б Х Е Р Р
Генераторный и профилешлифовальный станок с ЧПУ
Тип LCS 282
Год постройки 1999 № 1099
_____
Диаметр круга макс. 280 мм
Модуль 1 - 5
Угол снятия фаски +/- 35 °
Расстояние от центра стола до центра инструмента 15 - 285 мм
Вертикальный ход шлифовальной линейки 330 мм
Ход смены/инструмента 200 мм
мин. Количество зубьев 7
Положение шлифовального шпинделя над столом мин./макс. 70 - 360 мм
Длина зажима заготовки от 420 до макс. 620 мм
Шлифовальный червяк / профильный шлифовальный диск Ø 145 x 210 / 175 мм
Скорость вращения шлифовального червяка / профильного инструмента 2 500 - 10 000 об/мин
Скорость вращения стола макс. 750 об/мин
Привод шпинделя 28 кВт
Общий привод ок. 50 кВт - 400 В - 50 Гц
Общий вес ок. 12 000 кг
Принадлежности / специальное оборудование
- LIEBHERR - система управления ЧПУ типа LH 90 GG - простая в программировании система управления ЧПУ
Система управления ЧПУ (B+R/IPC 5000) с пользовательским интерфейсом, ориентированным на конкретную передачу, и диагностическими
пользовательским интерфейсом и диагностическими функциями для быстрого поиска неисправностей.
поиск и устранение неисправностей. (возможна также дистанционная диагностика)
- С устройством для автоматической подачи шлифовального круга в зазор между зубьями
зазор между зубьями
- Станок работает с тремя процессами шлифования:
a. генерирующий процесс шлифования с использованием шлифовальных червяков CBN = самая быстрая обработка
обработка
b. профильное шлифование с использованием профильных шлифовальных кругов CBN (один или 2 круга)
дисков) = самая точная обработка!
c. Комбинация a и b (наиболее экономичное решение) = предварительное шлифование
с помощью шлифовального червяка / точное шлифование с помощью профильного шлифовального круга
шлифовальный круг в процессе обработки одной детали
- Автоматическое перемещение шлифовального шнека или автоматическое позиционирование профильного диска
профильного диска
- Автоматическое устройство загрузки заготовок с помощью кольцевого загрузчика, который устанавливается на
который устанавливается на заготовке и автоматически подает и
наружу. Транспортировка заготовок осуществляется с помощью отдельного звеньевого конвейера.
Звеньевой транспортер FLEX LINK доставляет заготовки к кольцевому загрузчику, забирает и снова транспортирует.
снова транспортируются. Таким образом, возможно безлюдное производство.
- Гидравлический зажим заготовок в столе, но без зажимных приспособлений.
Ползун задней бабки на контрколонне, но без задней бабки.
Ход ползуна прибл. до 350 мм.
- Полное ограждение рабочей зоны с раздвижной дверью и отдельным
Устройство пожаротушения CO2/ИК-датчик
нет оригинальной системы охлаждения (централизованная подача) и нет комода
комод в наличии
Состояние : хорошее или очень хорошее - готов к демонстрации под напряжением, компактный дизайн!
Доставка : со склада - по мере осмотра
Оплата : строго нетто - после получения счета-фактуры
Спасибо за интерес - еще 200 зуборезных станков постоянно
в наличии.
