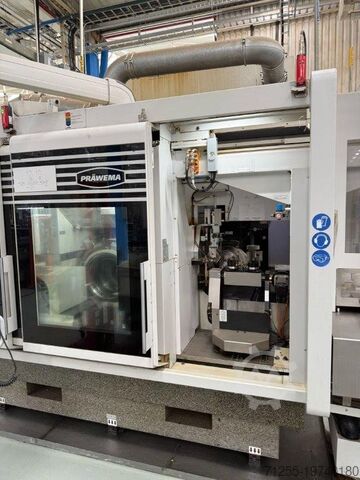

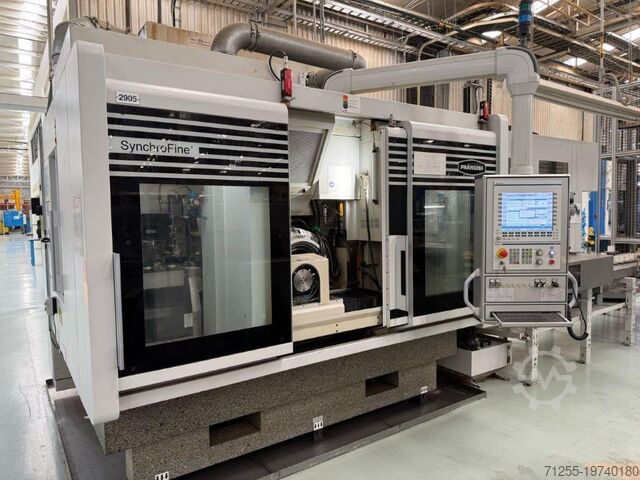

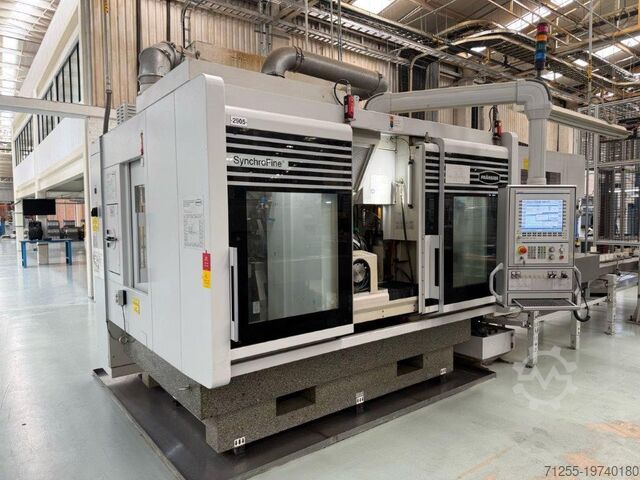

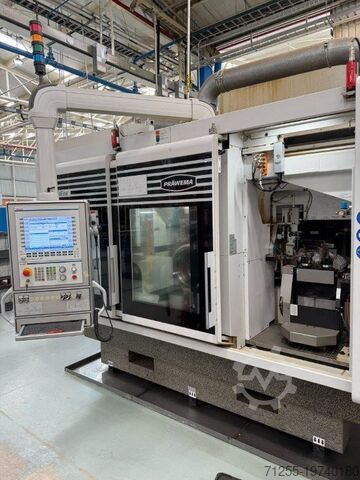

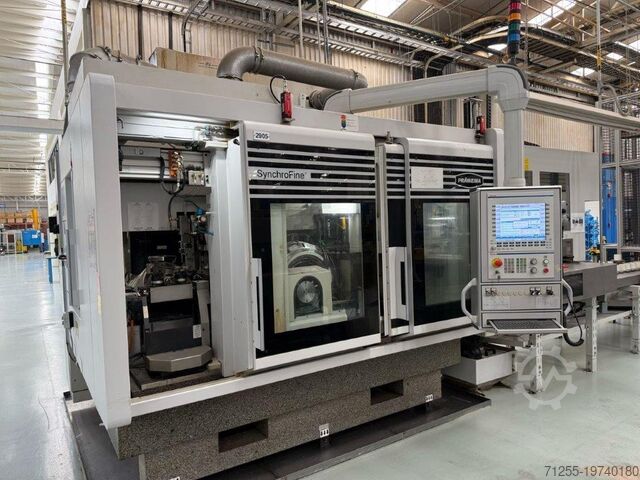

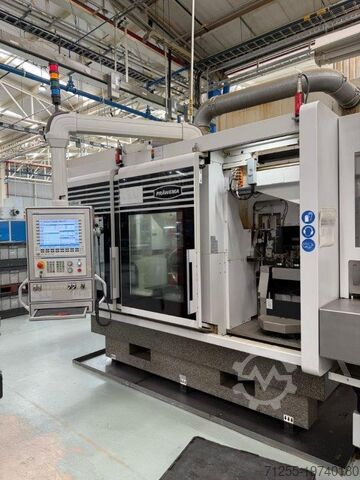

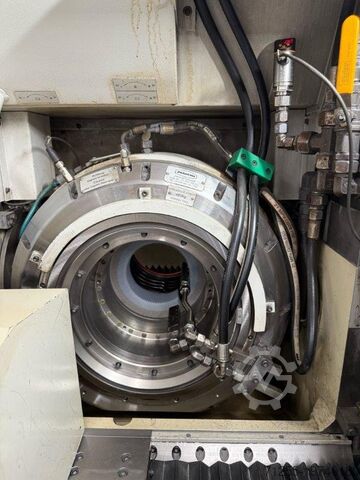

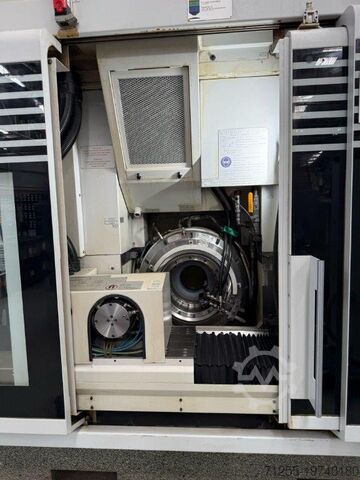

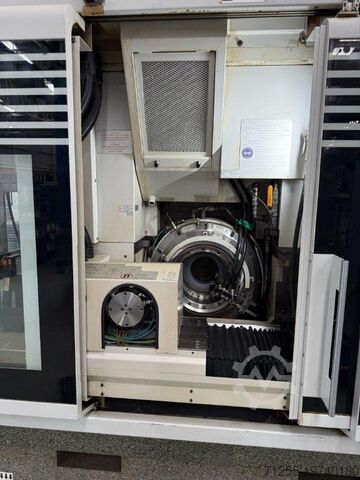

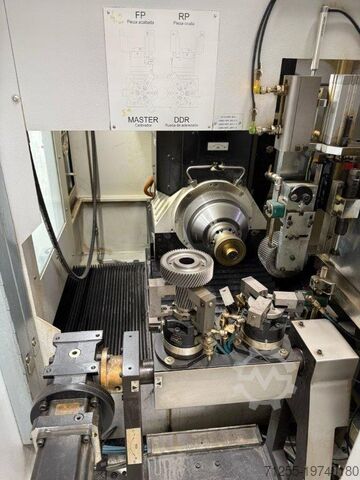

Хонингование зубчатых колёс Präwema SYNCHROFINE 205 HSD A-W

Описание

Оборудование:

- Автоматическая централизованная система смазки
- Защитное ограждение станка

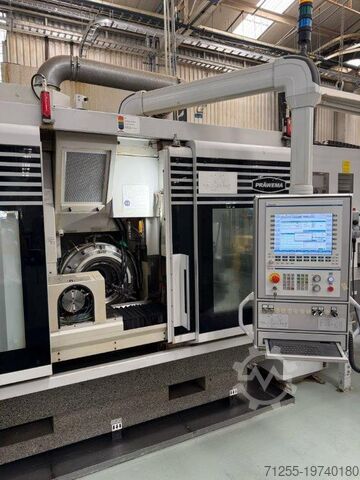

- Система ЧПУ Indramat MTX и интерфейс Sercos
- Стандартная комплектация с ЧПУ Indramat MTX и интерфейсом SERCOS
- Устройство правки инструмента (автоматический цикл правки эталона и вершины хоненговального круга алмазным роликом; цикл правки обрабатываемых деталей можно программировать заранее)
- Электронный индексатор
- Руководства по эксплуатации и техобслуживанию
- Полный комплект электрических схем
- Язык ПЛК — английский
- Программное и аппаратное обеспечение для удалённой диагностики
- Высокоточная система контроля припуска на обработку
- Ручная загрузка на шпиндель для прототипов
- Программное обеспечение для оптимизации цикла подачи (адаптивное хоненгование)
- Программное обеспечение для вариативной скорости правки
- Программное обеспечение для калибровки эталонных колёс
- Программное обеспечение для синхронизации зубчатых колёс (включая дополнительный датчик для отверстия 4 мм)
- Программное обеспечение для сокращения времени переналадки
- Зажимной цилиндр

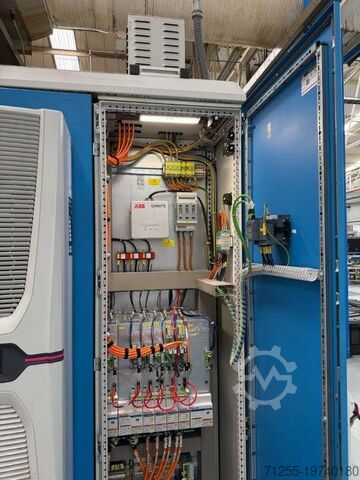

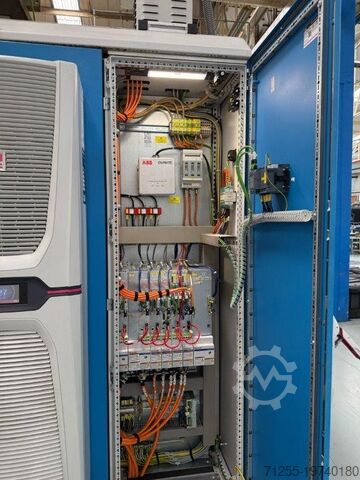

- Охлаждающий агрегат RITTAL
- Освещение рабочей зоны
- Система вибродиагностики (установка датчиков вибрации)
- Охлаждающий агрегат

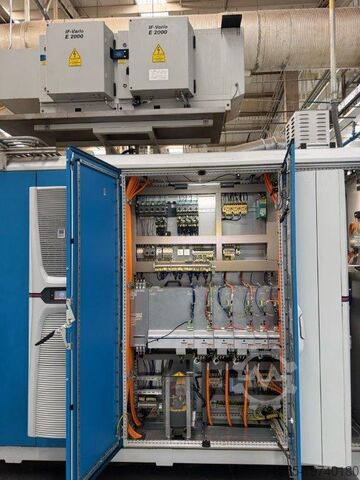

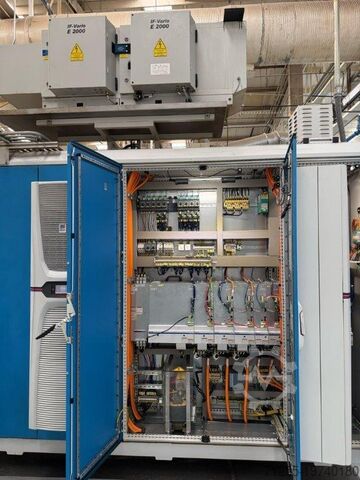

- Электростатический отсос масляного тумана IFS с жёсткой трубной разводкой

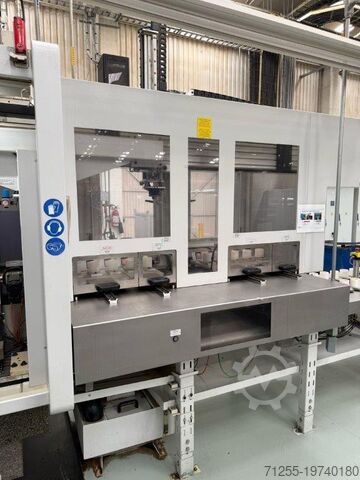

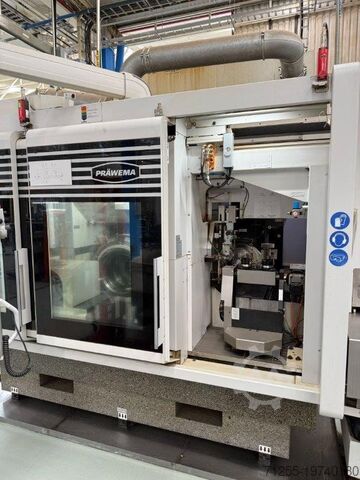

- Внутренняя автоматизация
- Кольцевой паллетный конвейер FlexLink (Г-образная конфигурация согласно утверждённой раскладке)
- Параллельный двойной захват
- Подающее устройство между паллетным конвейером и внутренним загрузчиком
- Удлинённый ход подачи у системы pick-and-place

Технические характеристики:

Обрабатываемая деталь:
- Диапазон диаметров — 20-150 мм
- Максимальная ширина — 70 мм
- Масса детали — 20 кг
- Число зубьев — 6-150
- Модуль — 1-5 мм

Шпиндель детали:
- Максимальная скорость вращения — 6000 об/мин
- Установленная мощность — ок. 25 кВт

Инструмент:
- Внешний диаметр хоненговального круга — 270 мм
- Ширина круга — 20-70 мм
- Материал круга — керамика

Шпиндель инструмента:
- Максимальная скорость вращения — 2000 об/мин
- Установленная мощность — ок. 25 кВт

Станок:
- Общая подключенная мощность — ок. 70 кВА
- Габариты (Ш x Д x В):
- Масса (примерно): 11 тонн
- Система управления Bosch Rexroth MTX CML 85

Продольный суппорт, ось Z:
- Линейный привод
- Крутящий момент — 3700 Н·м
- Скорость подачи — 60 м/мин
- Теоретическая скорость подачи — 200 м/мин
- Макс. ход — 400 мм

Поперечный суппорт, ось X:
- Линейный привод
Dwec Ejw Iquyod Ddceb
- Момент — 2150 Н·м
- Скорость подачи — 60 м/мин
- Теоретическая скорость подачи — 200 м/мин
- Макс. ход — 1050 мм

Поворотная ось W:
- Серводвигатель переменного тока — 10 000 об/мин
- Передаточное отношение — i=5000:1
- Угол поворота — от -90° до +16°

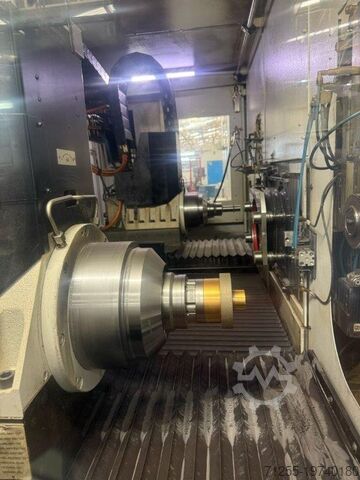

Шпиндель заготовки, ось C:
- Прямой привод, макс. обороты — 7000 об/мин
- Мощность привода — 30 кВт
- Крутящий момент — 112 Н·м
- Цифровая система измерения

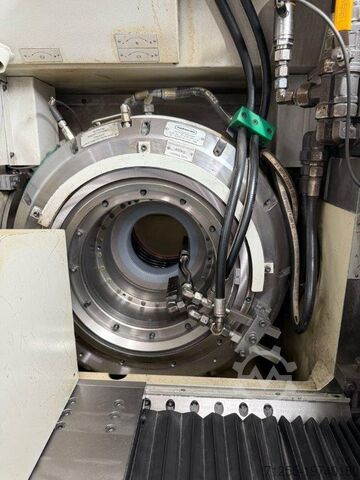

Шпиндель инструмента, ось B:
- Прямой полый привод, макс. обороты — 2000 об/мин
- Мощность привода — 30 кВт
- Крутящий момент — 150 Н·м
- Цифровая система измерения
