Фрезерный станок с зубчатой кромкой
Фрезерный станок с зубчатой кромкой PRÄWEMA W 2 - 1 SYNCHROFORM
Год выпуска
1991
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание
Диаметр колеса - макс. 400 мм
Количество зубьев - макс. 150
Модуль - макс. 5
Общая потребляемая мощность - 16 кВт
Вес машины ок. 10 тонн
П Р И М Е Ч А Н И Е
Зубофрезерный станок с ЧПУ с непрерывным процессом зубофрезерования
для плоского шлифования наружных и внутренних зубчатых колес на скользящих втулках,
колец синхронизаторов, корпусов муфт, шестерен стартеров, цилиндрических шестерен и т. д.
Тип SynchroForm W 2 - 1 Год выпуска 1991 Станок № 05610
Диаметр заготовки мин./макс. 30 - 400 мм
Количество зубьев 6 - 150
Модуль макс. 5
Держатель инструмента / хвостовик Ø SK 30 / 20 мм
Скорость вращения инструмента/мощность шпинделя макс. скорость 4 000 об/мин или 1,8 кВт
Поперечная и продольная подача 0,001-12 м/мин.
Скорость вращения заготовки макс. (1,5 кВт) -ось С- 2 000 об/мин
Общий привод прибл. 16 кВт - 380 В - 50 Гц
Вес ок. 10 000 кг
Принадлежности / специальное оборудование
" Блок управления ЧПУ BWO (HECKLER & KOCH) тип 785 H для 7 осей с
экранным вводом и всеми необходимыми системами контроля и диагностики ошибок
для полностью автоматического рабочего процесса.

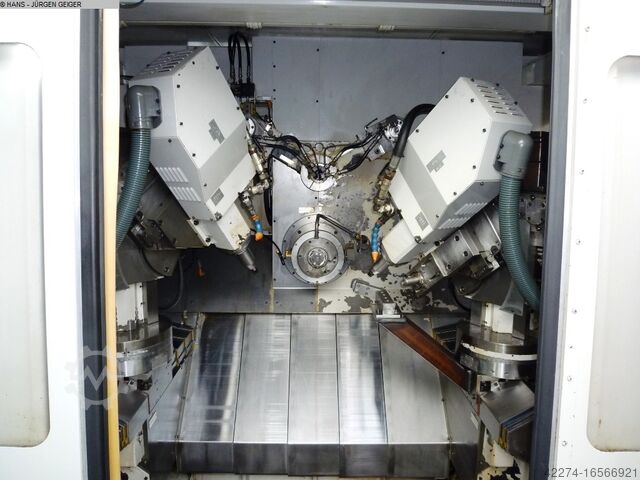

" 2 фрезерных шпинделя слева и справа, которые могут быть установлены во всех необходимых угловых положениях
угловые положения, управляемые ЧПУ: оси Z и W = поперечное перемещение инструмента
Оси X и U = поперечная салазка инструмента / Оси X и U = продольная салазка инструмента, L и
Ось O = фрезерный шпиндель, ось C = вращение шпинделя заготовки.
Ручное управление: поворотная плита ползуна инструмента (оси B и E),
вертикальная регулировка (оси V и Y), наклон инструментальной головки (оси A и D) каждый
(оси A и D) с ROD для цифровой индикации в системе управления.
" Зажимное устройство для заготовок с гидравлическим приводом в сочетании с
автоматизация загрузки с помощью ленты подачи/транспортера заготовок и поворотного загрузчика
а также управление воздушной системой для заготовки.
" Устройство подачи СОЖ с транспортером стружки, звукоизолированный корпус,
центральная смазка, встроенная
гидравлическая система, защитные двери с пневматическим управлением, устройство для снятия заусенцев,
и т. д.
Станок работает по принципу зуборезного станка с электронно синхронизированными осями инструмента и заготовки
оси инструмента и заготовки для обработки прямых форм крыш как симметрично, так и
симметрично и асимметрично. Станок характеризуется высокой производительностью и
точностью.
Poc R Nc Iot Hwylefnjpu
Состояние : хорошее или очень хорошее - готов к демонстрации под напряжением в ближайшее время
Поставка : со склада - как видно
Оплата : строго нетто - после получения счета-фактуры
Другие станки для обработки деталей зубчатых колес всегда в наличии
складе
Пожалуйста, всегда спрашивайте нас о ваших требованиях.
