Станок для нарезания конических зубчатых колес - криволинейные зубья

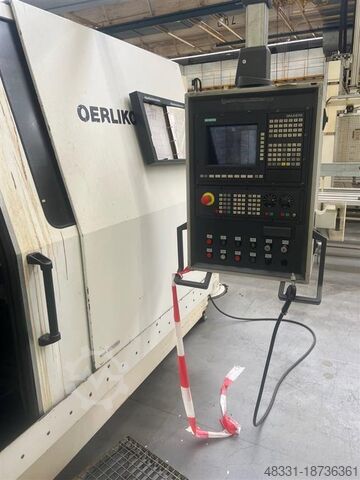

Станок для нарезания конических зубчатых колес - криволинейные зубья OERLIKON C28

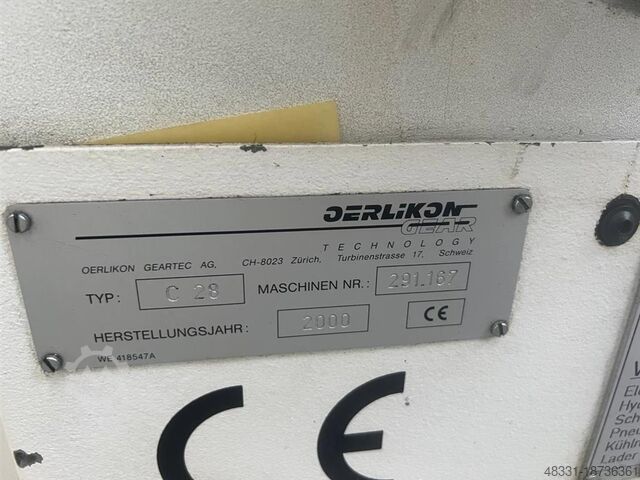

Год выпуска
2000
Состояние
б/у
Цена без учета НДС
Цена по запросу
Отправить сообщение
Описание

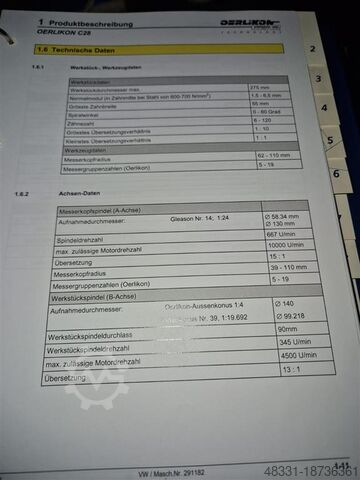

Технические детали:
Ppoc R Nev N Hiloc Ifneu
Диаметр колеса - макс.: 275 мм
Ширина колеса: 55 мм
Модуль - макс.: 6,5
Модуль - мин.: 1,5
Обработка торцов – непрерывный процесс
Непрерывный процесс:
Заготовка и инструмент (обычно Spiron) вращаются одновременно, и все зубья создаются за одну операцию одновременно.
Ножевая головка имеет несколько групп ножей (расположенных не по кругу).
Параллельный зуб
Коническая поверхность кончика зуба
Процедура товара:
Заготовка неподвижна, а инструмент (обычно Arcon) вращается и нарезает зуб, погружая инструмент. После того как зуб нарезается, инструмент снова выходит из зуба, заготовка делится на ширину одного зуба, и следующий зуб режется до тех пор, пока все зубья не будут обработаны.
Ножевая головка расположила все ножи по круговой траектории.
Высота конического зуба
Параллельная поверхность головки зуба
В любом случае C28 может делать и то, и другое: колесо + шестерня.
Однако C28 должен быть «подготовлен» для процедуры отдельной детали. Т.е. непосредственная измерительная система + тормоз детали, ось заготовки + файл лицензии на производство отдельных деталей.
*
