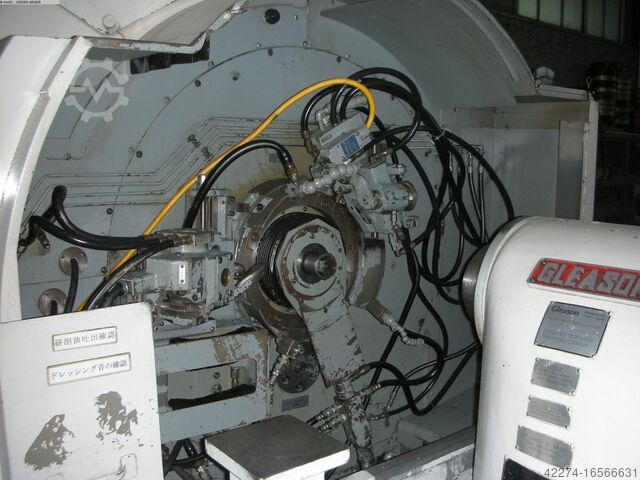

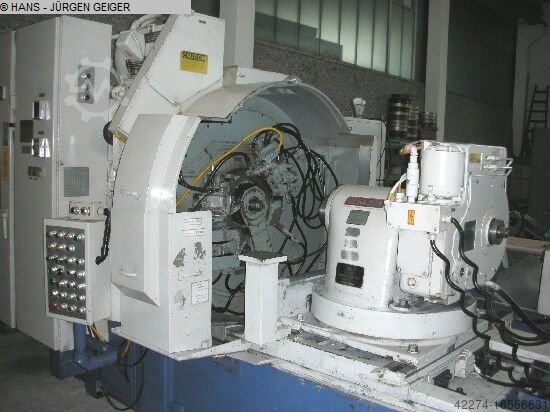

Шлифовальный станок для конических шестерен GLEASON 120 / 888 W

Описание

Диаметр колеса - макс. 1010 мм
Ширина колеса - 0 мм
Модуль - макс.
Модуль - мин.
Общая потребляемая мощность 15 кВт
Вес машины ок. 9,5 т
Занимаемая площадь ок. м
G L E A S O N (США)
" CURVIC - Coupling" - автоматический муфтошлифовальный станок
Тип 120 ( 888 ), год выпуска1980 Серийный номер 763402
макс. высота зуба 10 мм
макс. размах заготовки 1.010 мм
макс. внешний Ø зубьев CURVIC 610 мм
Выдвижение пластины скольжения заготовки 216 мм
Макс. Расстояние между шлифовальным диском и носом заготовки 90-430 мм
Макс. Вес заготовки с учетом зажимного устройства ок. 500 кг
Диапазон количества зубьев 32 - 150
Диаметр шлифовального круга ок. 152 - 320 мм
Скорость вращения шлифовального круга ок. 0 - 3 600 об/мин
Отверстие шпинделя заготовки 60 мм
Psc R Ncot Hwnij Ifnjpu
Общий привод прибл. 15 кВт - 380 В - 50 Гц
Вес ок. 9 500 кг
Принадлежности / специальное оборудование:
Автоматическое черновое и чистовое шлифование с помощью предустановленных счетчиков и
Счетчики и встроенные кривые подачи
Счетчик количества зубьев
Счетчик количества операций правки
2 навесных правщика с 3 алмазами для внешней правки, внутренней правки и правки вершины шлифовального круга
Монтируемый делительный диск на 48 зубьев
Отдельный блок охлаждающей жидкости с ленточным фильтром, отдельная гидравлическая система,
Отдельная система удаления масляного тумана TRION, различные мелкие детали
