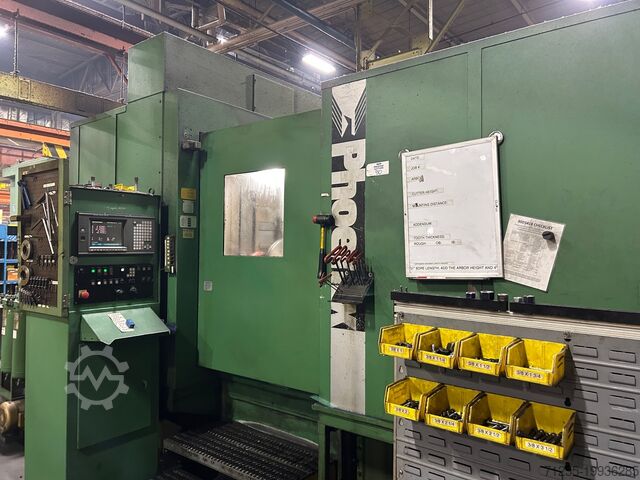

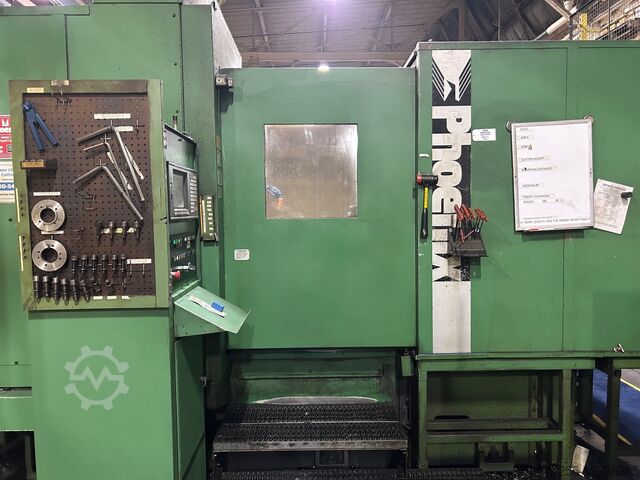

конический зубошлифовальный станок Gleason Phoenix 1000HC

Описание

Оснащение:
- Система управления Fanuc 150MB
- Гидравлический зажимной шпиндель
- Рабочий шпиндель большого диаметра, конус №80
- Делитель заготовок
- Спиральное движение
- Модифицированный ролик

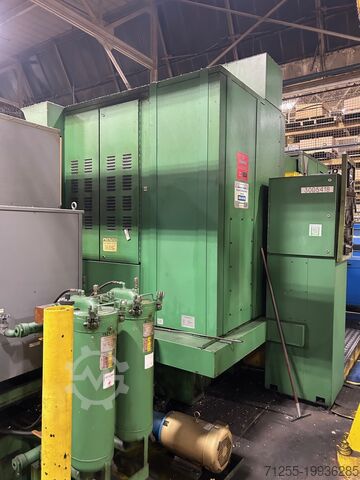

- Охладитель и фильтр СОЖ Hansen
- Бак и насосы СОЖ

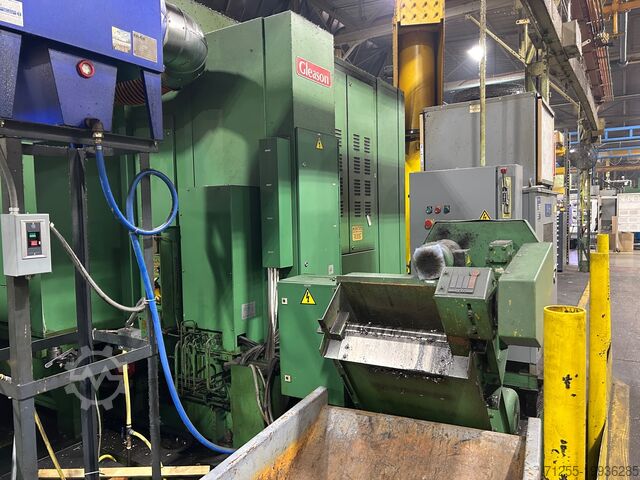

- Транспортер стружки
- Бункер для стружки

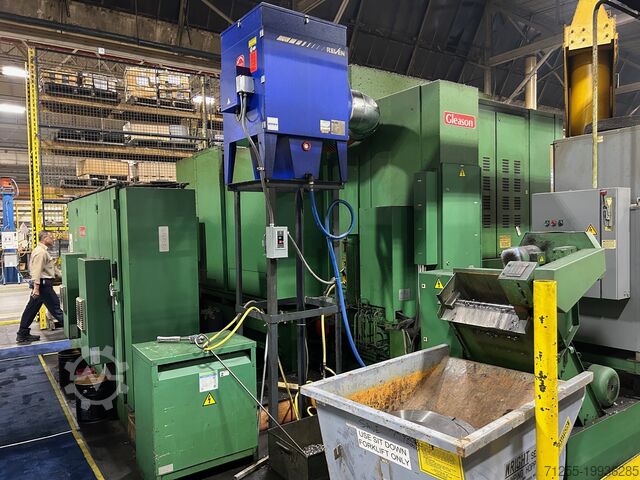

- Абсорбер аэрозолей Reven
- Гидравлическая система
- Трансформатор
- Фрезерный болт
- Рабочее освещение
Dwoc Ed Ddjxaqa Socjb
- Операторская платформа
- Ручной инструмент
- Документация

Технические характеристики:

Экстремальное передаточное число: фрезерование торца: 10:1, дорновка торца: 10:1
Полная глубина обработки (максимум): фрезерование торца: 1,25" (31,75 мм); дорновка торца: 0,93" (23,5 мм)
Ширина зубчатого венца (максимум): фрезерование торца: 6,00" (152,00 мм); дорновка торца: 3,00" (76,20 мм)
Диапазон числа зубьев: 1–300 включительно
Максимальный диаметр делительной окружности зубчатого колеса: 1000 мм (39,37")
Максимальный размер фрезы: 18" (диаметр) для фрезерования торца
Максимальный размер фрезы: 350 мм (радиус) для дорновки торца
Диапазон коренных углов (ось B): 5°–90° для дорновки торца: 5°–90°
Расстояние от центра машины до поверхности рабочего шпинделя: 229 мм (фиксированное)
A - рабочий шпиндель: 0–67 об/мин, 0–333 об/мин
B - поворотное основание: 0–30 град./сек, н/д
C - фреза: 0–500 град., аналогично
X - ход по горизонтали: ±305 мм (±12")
Y - ход по вертикали: ±305 мм (±12")
Z - продольный ход основания: -25/+700 мм (-1/+28")
B - коренной угол: -5°/+90°
Диаметр конического отверстия (большой конец): 8" (конус №80) до 6" (конус №60)
Конусность на фут: 3/4", аналогично
Глубина переднего конуса: 152,40 мм (6")
Глубина отверстия: 678 мм (26,7")
Диаметр конического отверстия: 140 мм (5,5")
Диаметр сквозного отверстия шпинделя: 180,98 мм (7,125")

ГАБАРИТЫ СТАНКА:
Длина × ширина: 5920×5310 мм (233"×209")
Высота: 3280 мм (129")
Вес: 29 484 кг (65 000 фунтов)
