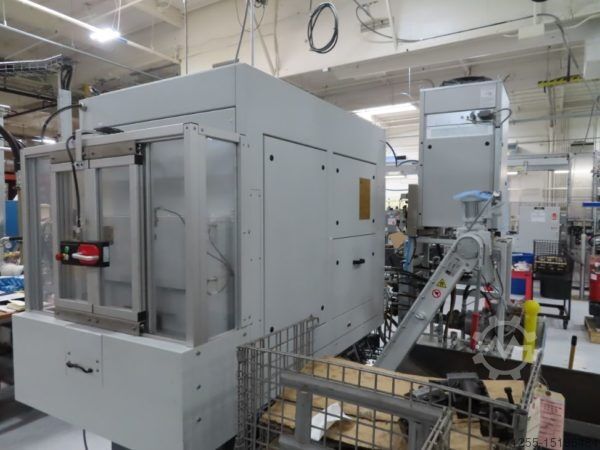

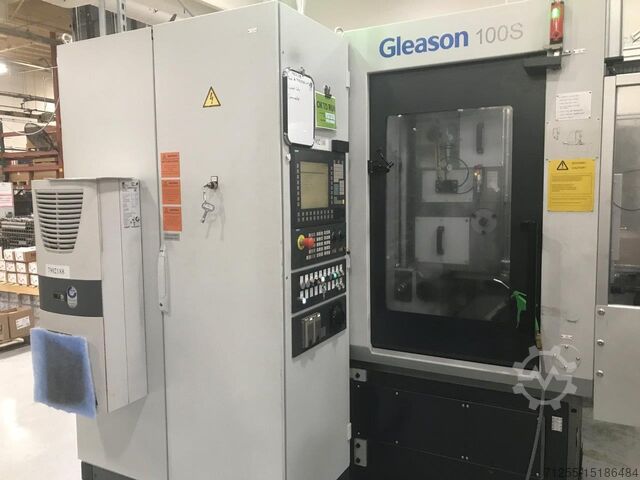

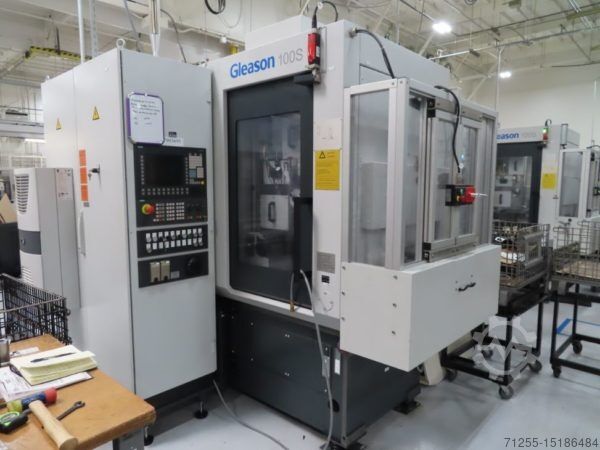

Формирователь зубчатых колес Gleason 100S

Описание

Sprinter для зубчатых колес с малой шириной торца до 100 мм
Зубодолбежный станок 100S идеально подходит для обработки зубчатых колес с малой шириной торца, для обработки прямозубых и косозубых колес, внутренних и наружных, а также венцовых и конических колес. При площади всего 6 м2 100S является одним из самых компактных станков в своем классе.
Оснащен:

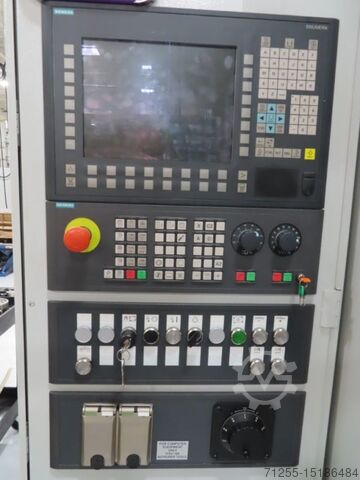

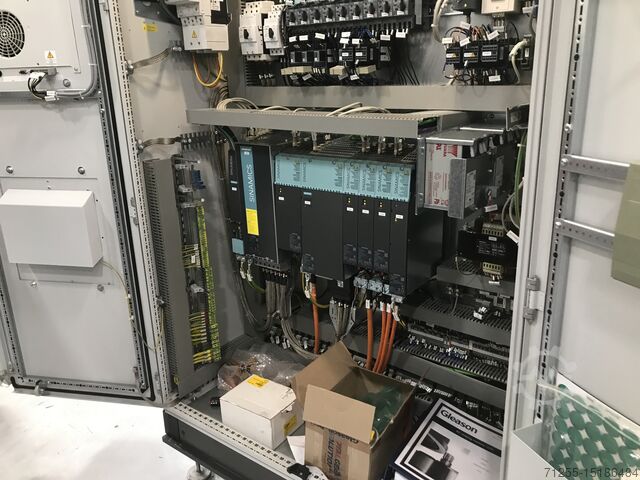

Система управления Siemens Sinumerik 840D SL

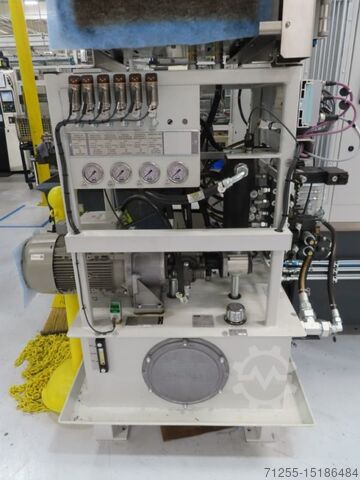

Гидравлическая система
Система нагрузки 180 градусов
Шпиндель HSK-63
Автоматическая регулировка хода

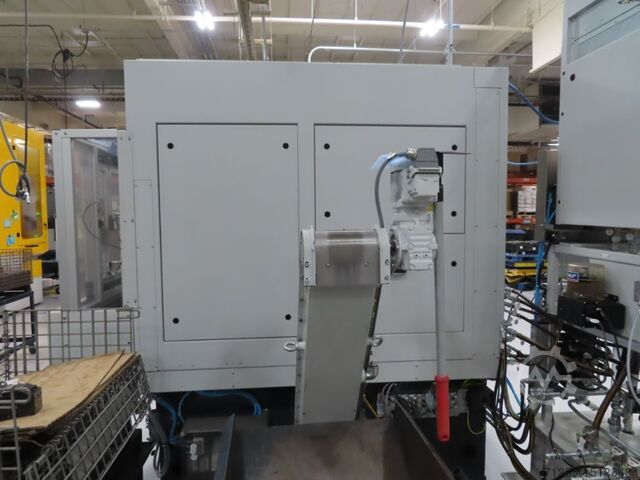

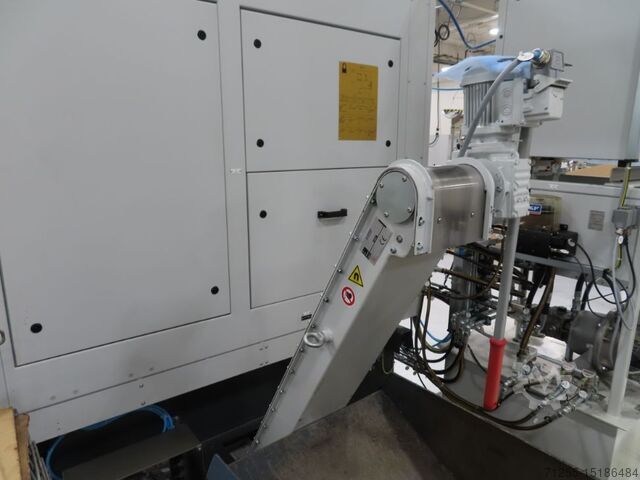

Конвейер для стружки
Корзина для стружки
Автоматизация Flexlink
Пневматика Festo
Панельные кондиционеры Rittal

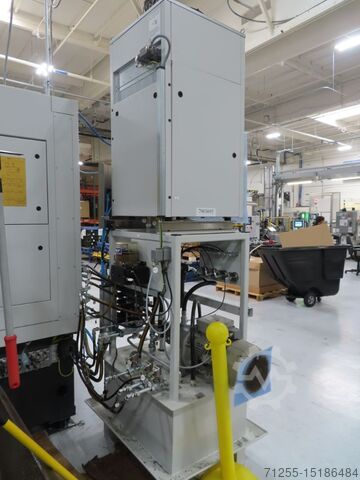

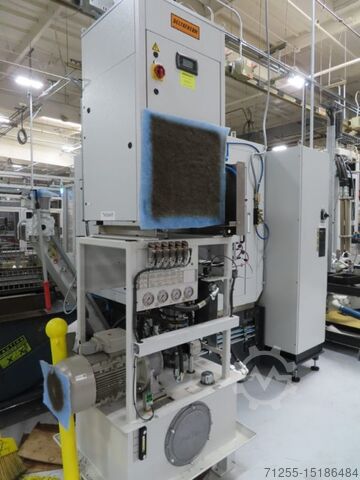

Чиллер
480/3/60, 35 KvA Двигатели и системы управления
Технические характеристики:
Заготовка с внешней передачей:
Pec R Nsrtrvyjc Ifnspu
-Самый большой модуль (сталь с прибл. 600 Н/мм2): 3 мм
-Максимальная ширина: 26 мм
-Максимальный диаметр: 100 мм
Заготовка с внутренним редуктором:
-Большой модуль (сталь с приблизительным значением 600 Н/мм2): 3 мм
-Максимальная ширина: 26 мм
-Максимальный диаметр поворота: 150 мм
-Максимальный внутренний диаметр: 100 мм
Инструмент:
-Конус для установки в шпиндель фрезы: HSK-D63
-Диаметр шпинделя: 85 мм
-Максимальная длина хода: 30 мм
Расстояния перемещения станка:
-Радиальные (ось X): 180 мм
-Наклон колонны (ось B): -1 - +11 градусов
Стол для обработки заготовок:
-Внешний диаметр: 220 мм
-Диаметр зажима: 160 мм
-Рабочее отверстие: 63 мм
Скорости:
-Скорость подачи по оси X: 12 000 мм/мин.
-Стол для заготовок (ось C): 0-400 мин-1
-Фреза (ось C2): 0-300 мин-1
-Ход шпинделя (A-Axis): 500-3,000 мин-1
Электрооборудование:
-Рабочее напряжение: 480 В
-Напряжение питания: 115 В
-Напряжение управления: 24 В
-Частота: 60 Гц
-Подключенная нагрузка машины: 35 кВА
-Площадь поперечного сечения кабеля: 35 мм2
-Защита: 80 A
Габаритные размеры машины (Д х Ш х В): 3 380 x 3 950 x 3 015 мм
Вес машины: 7 800 кг
