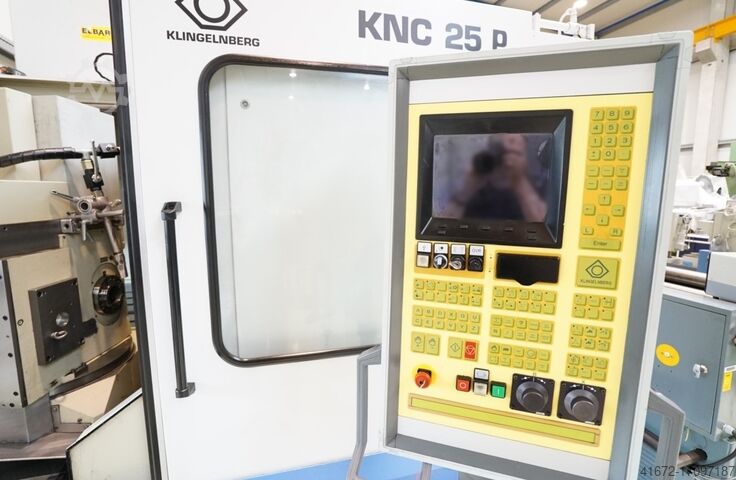

Станок для нарезания конических зубчатых колес - криволинейные зубья KLINGELNBERG KNC 25 P

Описание

Диаметр колеса - макс. 275 мм
Ширина колеса - 150 мм
Модуль - макс. 6
Модуль - мин. 1,5
Общая потребляемая мощность 62 кВт
Вес машины ок. 12 тонн

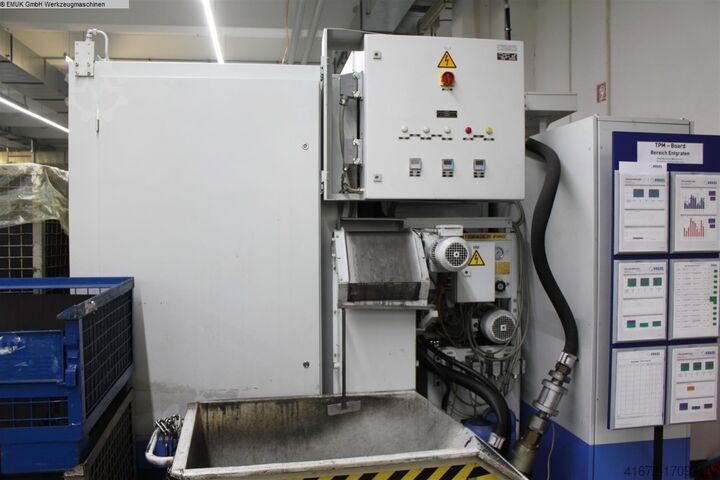

Занимаемая площадь ок. 4,7x4,4x2,45 м
ОПИСАНИЕ
Диаметр колеса - макс. 275 мм
Ширина колеса - 150 мм
Модуль - макс. 6
Модуль - мин. 1,5
Диаметр заготовки - макс. 275 мм
Ширина зубьев - макс. 5,5 мм
Угол спирали 0 - 60 °
Количество зубьев 5 - 120
Передаточное отношение мин. 1:1
Передаточное отношение макс. 1:10

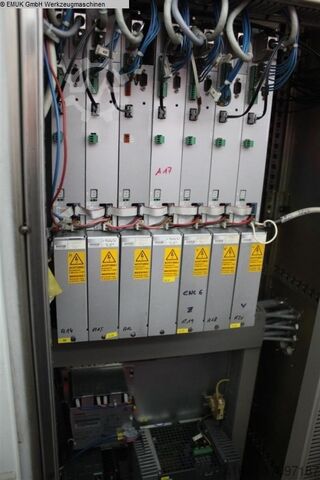

Двигатель привода фрезы 20 кВт
Привод заготовки 14,5 кВт

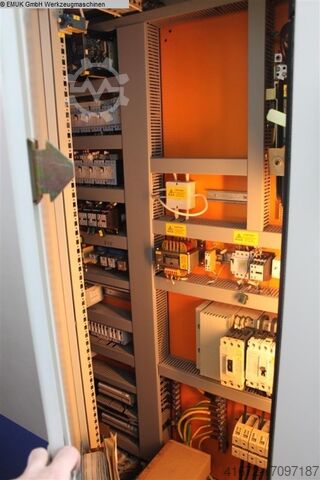

Общая потребляемая мощность 62 кВА
Вес станка ок. 12 тонн
Занимаемая площадь ок. 4,7 x 4,387 x 2,45 м

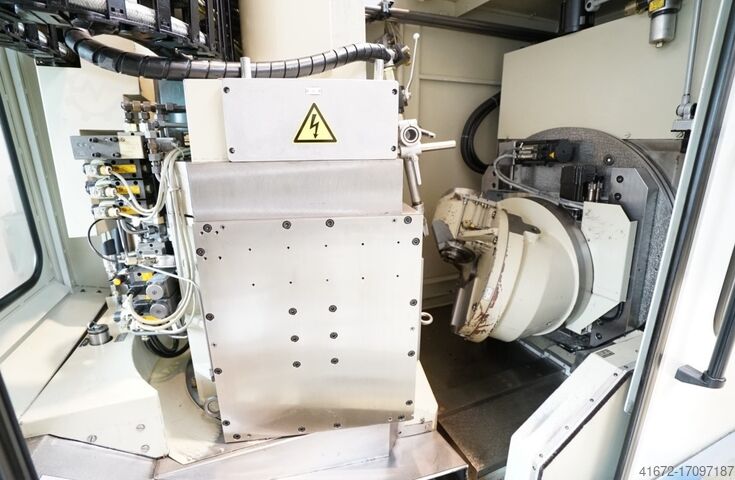

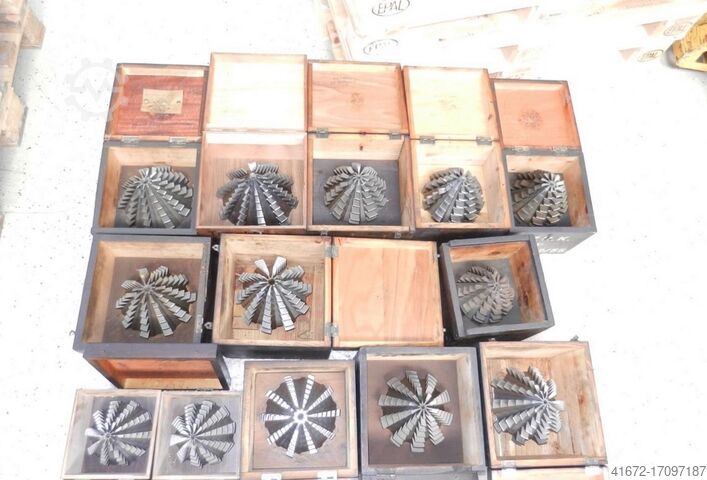

Инструментальный шпиндель (ось D)
- Скорость вращения шпинделя для обработки деталей (бесступенчатая регулировка) от 60 до 350 об/мин
Ось позиционирования инструмента (ось E)
- Диапазон поворота от 0 до 360
- Скорость поворота макс. 19,5°/с
Шпиндель для обработки заготовок (ось B)
- Монтажный диаметр внешний конус (1:4) 140 мм
- Стандартное исполнение внутренний конус (1:20) 99,218 мм
- Скорость вращения шпинделя заготовки макс. 300 об/мин
- Зазор между шпинделем и заготовкой 90 мм
Ось позиционирования заготовки (ось Y)
- Траверса 870 мм
- Скорость перемещения макс. 4,5 м/мин
Поворотная ось (ось A)
- Диапазон поворота 315°
- Скорость поворота макс. 40°/с
Смещение оси (ось Z)
- Диапазон перемещения макс. +/- 50 мм
- Скорость перемещения макс. 0,657 м/мин
Ось поворота заготовки (ось C)
- Диапазон поворота от -8,5 до 98°
Ppjcoul Etds R Nc Ifnju
- Скорость поворота макс. 21,5°/с
Ось глубины фрезерования (ось X)
- Траектория перемещения от -25 до 640 мм
- Макс. скорость перемещения 6 м/мин
Расстояние между станками (ось V)
- Ход траверсы 150 мм
- Скорость перемещения макс. 1,6 м/мин
