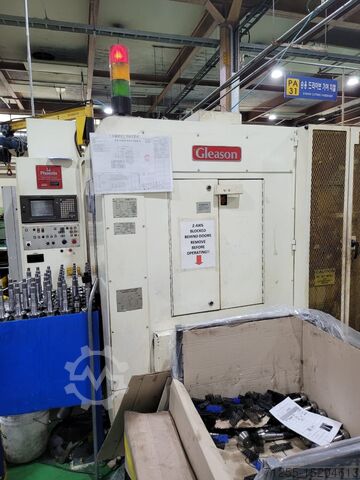

генератор с конической передачей Gleason Phoenix 450HC

Описание

Оснащен:
ЧПУ Fanuc 150MB
Сухая резка
Кожух фрезы
Система эвакуации стружки
Автоматические двери
Гидравлическая система
Система смазки
Рабочий свет
Освещение штабеля
Технические характеристики:
Наибольшее соотношение скоростей: 10:01
Рабочая зона (непрерывная):
Наибольшая глубина зубьев: 15,24 мм
Наибольшая ширина поверхности зубьев: 50,8 мм
Ось рабочей зоны:
Горизонтальное перемещение по оси X: -114 - 178 мм
Вертикальное перемещение по оси Y: -178 - 190 мм
Перемещение опорной плиты каретки по оси Z: -10,16 - 500 мм
Диапазон поворота бабки заготовки по оси B: -3 - 90 градусов
Максимальное расстояние от центра станка до боковой поверхности шпинделя: 165 мм
Количество зубьев: 5-200 включительно
Макс. Диаметр шага шестерни типичной спиральной передачи с углом 35 градусов
Макс. Dia фрезы. 12" при следующих соотношениях:
Торцевое фрезерование
1 x 1 - 13,5" - 342,9 мм
2 x 1 - 16,0" - 406,4 мм
5 x 1 - 17,7" - 450,0 мм
Торцевое зубофрезерование (фреза диаметром 210 мм)
1 x 1 - 10.560" - 268.22 мм
2 x 1 - 10.286" - 275.00 мм
5 x 1 - 11.810" - 300.00 мм
Диаметр фрезерной головки:
Helixact: 100,125,169,200,250,320mm
Непрерывная процедура желобка, тейхлорэтилен: 102 - 210 мм
Шпиндель для заготовок:
Сверление больших диаметров: 5 3/64"
Конус с уклоном вверх на 304,8 мм (1 фут): 21/32"
Глубина конуса: 5,29"
Диаметр перфорации всего шпинделя: 3.35"
Скорости:
Pjc R Nc Iforuakgenjpu
B-осевая бабка для заготовок Ось перетаскивания: 30 град.
Шпиндель заготовки A-Axle Число оборотов: 0 83 мин-1
Горизонтальная ось X: 80 мм/сек
Ось Y по вертикали: 80 мм/сек
Ось Z Базовая плита каретки: 80 мм/сек
Требуемое пространство Д х Ш х В (приблизительно): 4,75 x 3,40 x 2,54 м / 188" x 134" x 100"
Вес машины (приблизительно): 10980 кг / 24,156#
