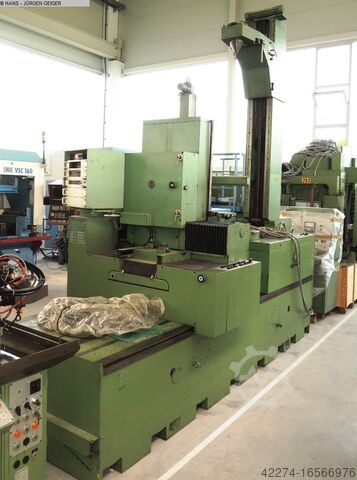

Машина для испытания зубчатых колес KLINGELNBERG PFSU 2500

Описание

Диаметр колеса - макс. 2500 мм
Ширина колеса 0 мм
Модуль - макс. 34
Модуль - мин. 1
Ppecot Hw Aaj R Nc Ifnju
Общая потребляемая мощность ок. 15 кВт
Вес машины ок. 15 тонн
Занимаемая площадь ок. 4,20 x 2,00 x 2,90 м
К Л И Н Г Е Л Н Б Е Р Г (Германия)
Универсальная испытательная машина для испытаний на кручение и спираль
Модель PFSU 2500 Год выпуска ок. 1980 Серийный номер B 2918 _____
мин/ макс. зубчатое колесо Ø 250 - 2 500 мм
Диапазон модулей 1 - 34
Максимальный диаметр базовой окружности 2 400 мм
Измеряемая длина зуба шестерни 500 мм
Ход измерительной линейки, ок. 600 мм
Угол наклона спирали 0 - 45 °
Длина заготовки между центрами мин./макс. 430 - 2 500 мм
Заготовка - Ø в кронштейне 1 340 мм
Рабочий стол - Ø 690 мм
Увеличение диаграммы 50/100/200/500/1000/2000 : 1
Макс. допустимый испытательный вес передачи, ок. 10 000 кг
Общая электрическая нагрузка, ок. 15 кВт - 380 В - 50 Гц
Вес машины, ок. 15 000 кг
Машина предназначена для измерения профиля зуба и следов боковой поверхности зуба
на тяжелых прямых и косозубых цилиндрических передачах.
Аксессуары / Специальные возможности:
* Цифровая настройка базовой окружности и цифровая настройка угла без использования пластин базовой окружности.
* Регулируемый по длине держатель для делительного тестера, но испытательный блок не поставляется.
* На станке можно испытывать тяжелые заготовки. Процесс настройки, выравнивания и тестирования с помощью кнопки, приводимой в действие двигателем.
* Кронштейн счетчика может поворачиваться назад для загрузки тяжелых зубчатых колес и звездочек, а также некоторых других принадлежностей.
Состояние : Эта измерительная машина должна быть отремонтирована и оснащена новой системой ЧПУ - системой управления. Однако базовая комплектация машины в порядке, и поэтому
поэтому она, безусловно, заслуживает восстановления.
Машина не может быть осмотрена под напряжением. Части панели управления не доступны.
