Машина для испытания зубчатых колес KLINGELNBERG PFSU 1600

Описание

Диаметр колеса - макс. 160 - 1 600 мм
Ширина колеса - 250 мм
Модуль - макс. 20
Модуль - мин. 1,5
Общая потребляемая мощность 1 кВт
Вес машины прибл. 3 тонны
Pjc R Ncst Hwptj Ifnepu
Занимаемая площадь ок. м
K L I N G E L N B E R G

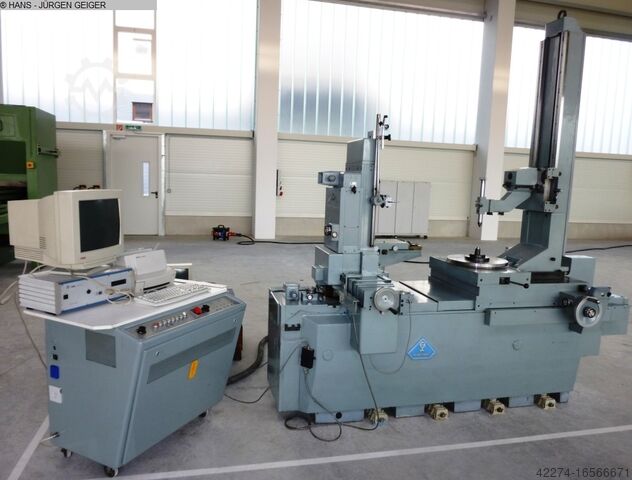

Универсальная машина для испытания зубчатых колес с эвольвентой и спиралью
тип испытания PFSU 1600
Год постройки 1975, модернизирована в 1995 # B 2281
Рабочий диапазон:
мин./макс. колесо 160 - 1 600 мм
Диапазон модулей 1,5 - 20 мм
Ширина колеса макс. 250 мм
Ход измерительной каретки ок. 300 мм
макс. угол скоса 0 - 90 °
Макс. монтажная длина на центральной стойке ок. 1 150 мм
Выступ центральной стойки 450 мм
Увеличение для написания диаграмм 50/250/500/1000 раз1
Макс. вес испытательного колеса ок. 4 000 кг
Вес ок. 3 000 кг
Общий привод ок. 1 кВт - 380 В - 50 Гц /
подходит для испытаний
профиль зуба (эвольвента)
направление зуба (угол спирали/шаг) на внутренних и внешних зубчатых колесах, на отрезных и бреющих колесах, червяках и т. д.
биение зубчатого зацепления, шероховатость поверхности
Определение / реконструкция базовой окружности и угла спирали зуба и т.д.
Принадлежности / специальное оборудование
Оптическая настройка базовой окружности и оптическая настройка угла, диски базовой окружности больше не используются
Высокая масса заготовки возможна благодаря конструктивным решениям, последовательность испытаний с электроприводом или может управляться вручную с помощью маховиков
Вращающийся приставной поворотный стол Ø 480 мм для установки больших колесных центров с 2 комплектами различных консольных опор (длиной 400 и 470) до максимального диаметра колеса 1600 мм,
Опора AV 17 с максимальной длиной установки заготовки 1 150 мм
Отдельный электрический шкаф для управления ручными механизмами и с
Компьютер GFM типа ZMP 20 e с программным обеспечением для автоматического измерения зубчатых колес, обновляется на английском и по выбору на немецком языке, обновление программы до текущей версии V 21.17 идеально подходит для создания современных отчетов об испытаниях с графикой, также графически отображается на мониторе, другие подпрограммы также могут быть отображены графически.
графически отображается на мониторе, другие подпрограммы, принтер HP, плоский экран,

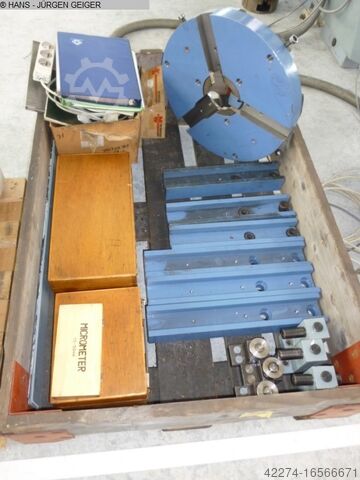

Различные щупы, мелкие детали, а также регулируемый по высоте держатель для тестера деталей, заднее крепление, выравнивающие ножки и т.д.
Однако, без градуировочного тестера, приспособление для него имеется и крепится сзади.
Состояние: очень хорошее - готов к демонстрации, разборка и сборка специалистом
