Зуборезный станок PFAUTER PSA 300

Описание

Максимальный диаметр делительной окружности внешнего зацепления 300 мм
Максимальный диаметр делительной окружности внутреннего зацепления 300 мм
Макс. наружный диаметр заготовки (оборудования) 450 мм
Модуль - макс. 6
ширина зуба - макс. 100 мм
Макс. угол наклона (с инструментом Ø 125 мм) +/- 45 °
Частота ходов - плавно регулируемая 130 - 1300 ходов/мин
вес заготовки 1000 кг
Минимальное расстояние между поверхностью стола и шпинделем инструмента -55 / +300 мм
Максимальное расстояние между поверхностью стола и шпинделем инструмента 200 мм
Максимальное расстояние между поверхностью стола и шпинделем инструмента 350 мм
Pjc R Ncevu E Nue Ifnepu
Ручное смещение стойки в сторону +/- 25 мм
Ручной угол поворота шпинделя инструмента +/- 0,5°
Макс. скорость инструмента 15 об/мин
Макс. скорость заготовки 27 об/мин
Макс. диаметр инструмента 7 дюймов
напряжение 400 В
частота 50 Гц
Максимальный ток линии 70 А
общая потребляемая мощность 48 кВт
Вес машины около 11 т.
Требуемое пространство примерно 4,27 x 3,11 x 2,87 м

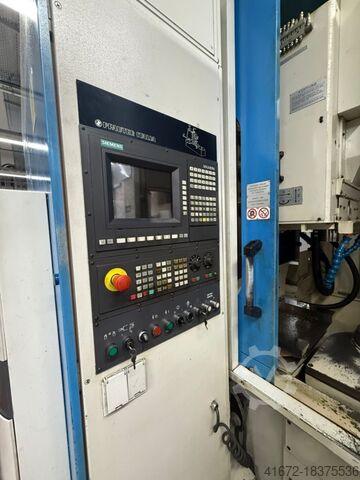

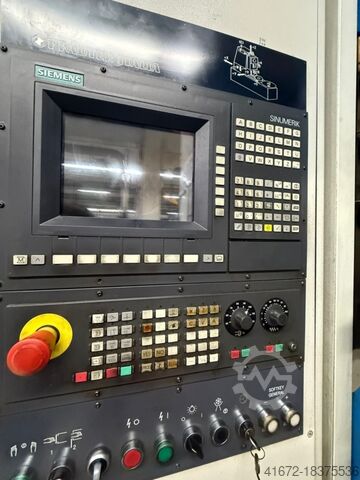

Система управления Siemens Sinumerik 840 C

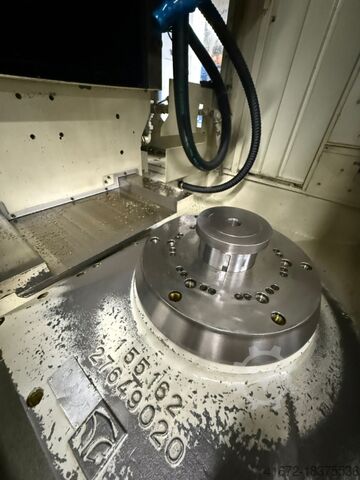

отверстие в столе 40 мм
Конус главного шпинделя SK 45
Зубодолбёжный станок Gleason PFAUTER Mod. PSA 300
Модульный зуборезный станок с ЧПУ с отрезным ножом для обработки
Внешние и внутренние цилиндрические зубчатые колеса с прямыми или косыми зубьями
Эвольвентное зацепление, а также любое другое зацепление с помощью зубофрезерования или
профиль доступен для соединения внахлест. Рабочий цикл контролируется ЧПУ.
Блок со специальным программным обеспечением для обработки шестерен,
контролируемый.
Применение --> PSA 300 был разработан для производства:
- шестерни с прямыми наружными зубьями
- шестерни с прямыми внутренними зубьями
- шестерни с внешними косыми зубьями
- передачи с внутренним косозубым зацеплением
