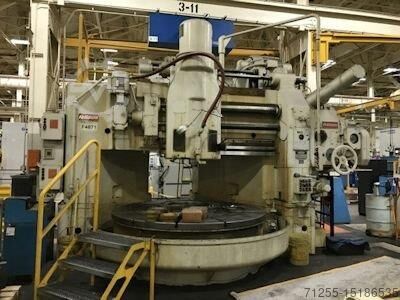

станок для формования зубчатых колес Fellows 70-15

Описание

FELLOWS 70-15 GEAR SHAPER - Модель 70-15 Fellows - сверхмощный вертикальный зубообрабатывающий станок, подходит для

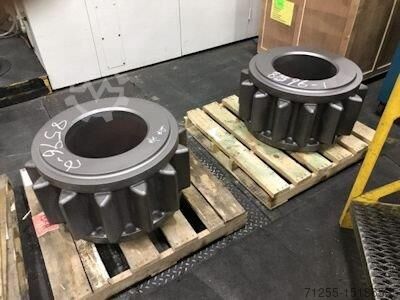

изготовления внешних прямых цилиндрических зубчатых колес с диаметром шага до 70", а также внутренних цилиндрических зубчатых колес и шлицев в диапазоне от 0" до 88", независимо от радиуса фрезы. Эта уникальная особенность в сочетании с возможностью обработки поверхностей шириной 15 дюймов и способностью нарезать сталь по технологии 1,7DP обеспечивает мощную платформу для производства широкого спектра крупных зубчатых деталей.
Оснащен:

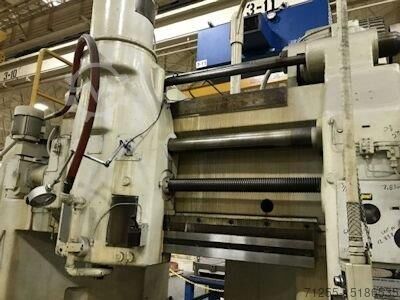

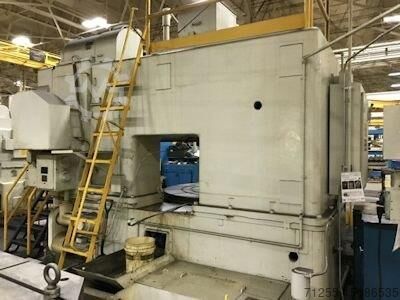

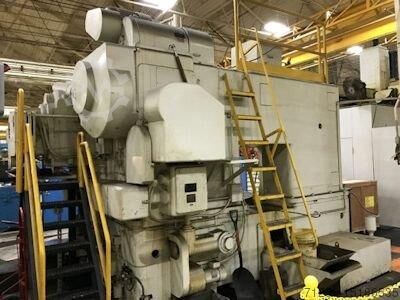

* Главная база станка с рабочим столом, верхней колонной,
Рампой и ползуном "суперпрочной" конструкции
* Станок с методом разгрузки фрезы "Saddle Backoff"
* Шпиндель диаметром 6,25 дюйма со стандартной прямой направляющей
Poc R Nc Iertrxisfnjpu
* Позиционирование фрезы с помощью кнопки переключения хода
* Быстрое вращение рабочего шпинделя для правки заготовки
* Быстрая траверса седла для перемещения седла относительно заготовки
* Механизм автоматической подачи на глубину от одного до четырех резов, с 4-скоростным двигателем
Обеспечение переключения скорости при чистовом резе
* Разнообразные шестерни переключения режимов работы и подачи
* Шестерни переключения хода в ассортименте
* 2" опорная плита
* Двигатель главного привода 15HP, 650/220 об/мин, 240 вольт 60 Гц с выпрямителем Westinghouse
Блок для переменного тока
* Принудительная смазка рабочих органов с помощью "Lubriquip Lub Controller"
* Бак для охлаждающей жидкости, насос и трубопроводы, с поддоном для стружки
* Полный комплект электрики
* Различные защитные кожухи, крышки
* Т-образный стол 84"
* Гидравлическая система
* Рабочая лампа
* Рабочая платформа
* Адаптер для фрез
* Руководства
Технические характеристики:
Макс. Диаметр внешнего зубчатого венца (номинальный): 70"
Макс. Диаметр внутреннего зубчатого венца (номинальный): 88"
Макс. Диаметр вмещаемой заготовки: 104"
Диаметр рабочего стола: 84"
Макс. Допустимый вес заготовки и приспособления: 36 000 фунтов.
Макс. Расстояние от центральной линии рабочего шпинделя до центральной линии шпинделя фрезы: 35"
Min. Расстояние от центральной линии рабочего шпинделя до центральной линии шпинделя фрезы: 0"
Макс. Высота зазора для работы и приспособлений при верхнем положении шпинделя фрезы: 28"
Макс. Диаметральный шаг (зубья по всей длине): 2 DP
Макс. Диаметральный шаг (зубья на корешках): .75 DP
Макс. Диаметр шага (шлицы 30P.A.): 2-5/5 DP
Диаметр шпинделя фрезы: 6.25"
Макс. Длина хода: 19,118"
Макс. Ширина торца (номинальная): 15"
Скорость хода (бесступенчатая регулировка): 5 - 122 S.P.M.
Макс. Подача режущего барабана: .0020 дюймов/мин.
Мин. Подача режущего барабана: .0005 дюймов/мин.
Макс. Подача на ход (на 1 дюйм диаметра фрезы): .0068 "/мин.
Мин. Вращательная подача на ход (на 1 дюйм диаметра фрезы): .0006"/мин.
Приблизительные размеры станка: 192 "L x 144 "W x 150 "H
Приблизительный вес станка: 95 000 фунтов.
