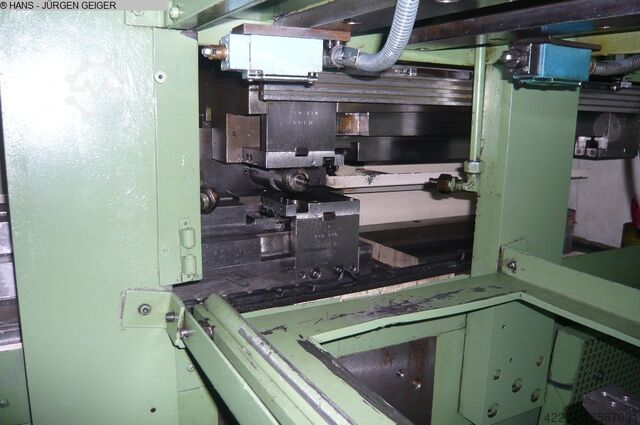

Машина холодной прокатки EX-CELL-O XK 225

Описание

Давление прокатки макс. NA t
Диаметр заготовки 38 мм
Длина заготовки 500 мм
Общая потребляемая мощность 24 кВт
Вес станка ок. 10 тонн
Занимаемая площадь ок. м
Макс. Ход направляющих инструмента вверху/внизу 760 мм
Макс. Макс. длина стойки ок. 610 мм
Длина заготовки между центрами ок. 500 мм
Макс. ширина зубьев/ширина профиля 92 мм
Макс. диаметр заготовки 38 мм
Гидравлический ход задней бабки на консолях ок. 500 мм
Диапазон модулей от/до 0,3 до 1,3 модуля
Pjc R Ncjt Hw D De Ifnjpu
Общий привод ок. 24 кВт - 380 В - 50 Гц
Общий вес ок. 10 000 кг
Принадлежности / специальное оборудование:
" Параллельно станку установлен податчик заготовок KBH, в настоящее время настроенный на подачу и выгрузку заготовок в форме вала длиной ок. 16 Ø x 200 мм с призматическим конвейером и подъемной станцией для 2 валов (сырая/готовая часть) в зоне зажимных тисков, а также с устройством контроля положения заготовки.
" Первоначально внешнее зацепление (Zz = 25) было накатано на так называемых планетарных держателях (Auto), Ø ок. 32 мм x 14 мм длиной, заготовка Ø ок. 80 x 80 мм длиной.
" Различные аксессуары, отдельный распределительный шкаф, отдельная гидравлическая система объемом 900 литров, система охлаждения в станке, панель управления с сообщением об ошибках открытым текстом и т.д.
Станки ROTO FLO идеально подходят для серийного производства небольших шестерен/профилей и значительно экономичнее зубофрезерных станков.
Заготовки зажимаются между центрами и обрабатываются с помощью синхронизированных
синхронизированных реечных инструментов, движущихся в противоположных направлениях.
Материал смещается и формируется за счет увеличения высоты профиля в реечном инструменте.
реечная пресс-форма. Профиль и качество поверхности оптимизируются в зоне калибровки инструмента.
Качество оптимизировано. Не требуется биение профиля, как при фрезеровании или формообразовании.
Станок отличается чрезвычайно стабильной конструкцией.
Срок службы инструментов составляет от 25 000 до 100 000 штук, даже при работе с косозубыми шестернями.
Состояние : очень хорошее - собран на нашем складе и готов к демонстрации
Поставка : со склада - по мере осмотра
Оплата : строго нетто - после получения счета-фактуры
Мы просим вас сделать заказ. Другие станки для холодной прокатки и другие зуборезные станки всегда в наличии.
