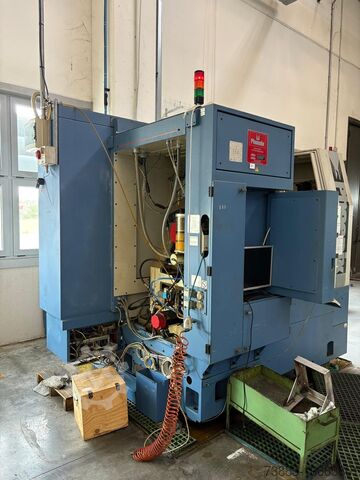

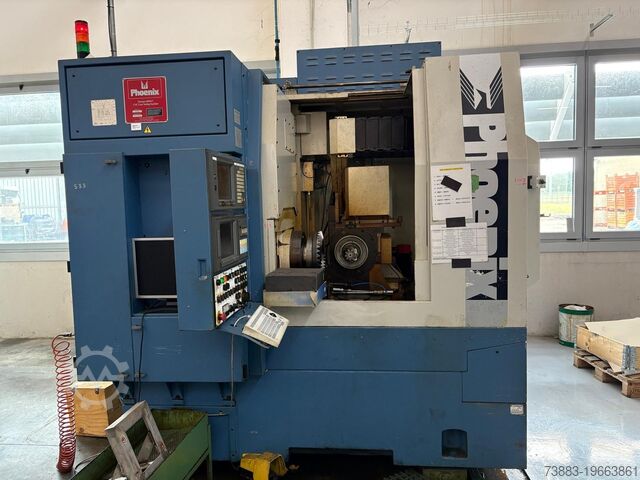

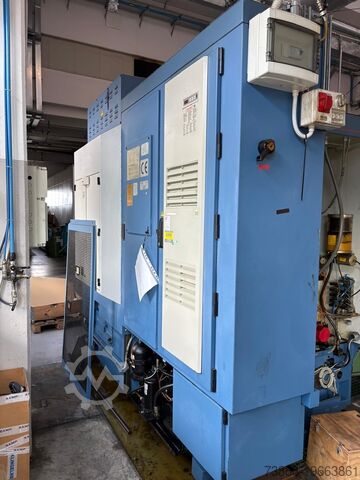

станок для испытания конических шестерён Gleason 500 HCT

Описание

5-осевой координатно-измерительный комплекс для контроля гипоидных конических зубчатых колес — Flank to Flank

Dwoc Ed Ddjw Ec Uzjceb

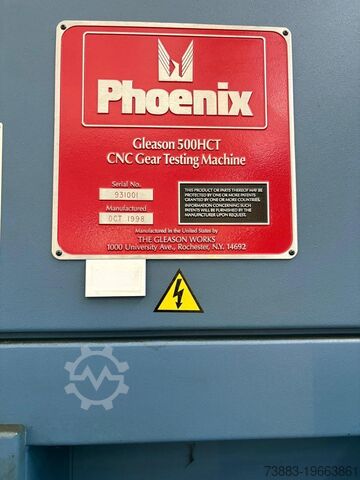

Производитель: GLEASON PHOENIX
Модель: 500 HCT
Год выпуска: 10/1998 — введён в эксплуатацию в середине 1999 г.
Система ЧПУ: FANUC

Возможности — Конические/Гипоидные шестерни
Максимальный наружный диаметр шестерни: 508 мм
Максимальный наружный диаметр ведомой шестерни: 300 мм
Смещение ведомой шестерни: 500 мм
OD шестерни:
сверху оси — 127 мм
снизу оси — 51 мм
Смещение ведомой шестерни: 250 мм
OD шестерни:
сверху оси — 124 мм
снизу оси — 127 мм
Угол между осями валов (без реверсивного монтажа шестерни): 85°–180°
(с реверсивным монтажом шестерни): 0°–180°
Расстояние от носика шпинделя до оси ведущей шестерни (мин.): 51 мм — (макс.): 305 мм
Расстояние от носика шпинделя ведущей шестерни до оси шестерни (мин.): 394 мм — (макс.): 394 мм

Возможности — цилиндрические шестерни
Межосевое расстояние (мин.): 25 мм — (макс.): 305 мм
Расстояние между торцами шпинделей при b = 0° (мин.): 165 мм — (макс.): 419 мм

ПЕРЕМЕЩЕНИЯ ОСЕЙ СТАНКА
Максимальная поворотная подача (ось B): 85°–180°
Максимальный вертикальный ход (ось Y): -127 мм до 127 мм
Максимальный горизонтальный ход (ось X): 140 мм до 394 мм
Продольный ход станины (ось Z): 51 мм до 305 мм
Расстояние от центра станка до торца шпинделя заготовки (фикс.): 114 мм

ШПИНДЕЛЬ ВЕДУЩЕЙ ШЕСТЕРНИ
Диаметр конического отверстия по большому концу: 3 29/64″ (#39 конус)
Конусность на фут: —
Глубина конуса: 3″
Сила зажима: 4500–6000 psi
Диапазон скоростей шпинделя — испытания зацепления (SFT): 15–2500 об/мин
Диапазон скоростей шпинделя — прокатные испытания и SBN: 15–3000 об/мин

ШПИНДЕЛЬ ШЕСТЕРНИ
Диаметр конического отверстия по большому концу: 3 29/64″ (#39 конус)
Конусность на фут: 39/64″
Глубина конуса: 3″
Сила зажима: 4500–6000 psi
Диапазон скоростей шпинделя — прокатные испытания и SBN: 15–1500 об/мин
Диапазон скоростей шпинделя — испытания зацепления (SFI): 15–1250 об/мин
Тормозной момент — стандартные испытания: 69 Нм
Высокий крутящий момент: 100 Нм

Масса станка (ок.): 8200 кг
Электропитание: 16,7 кВт (максимум)
Расход сжатого воздуха: 17 м³/ч (оценочно), 4,9 бар

СТАНОК В ОТЛИЧНОМ СОСТОЯНИИ, КОМПЛЕКТЕН СО ВСЕМИ ДЕТАЛЯМИ И АКСЕССУАРАМИ.
