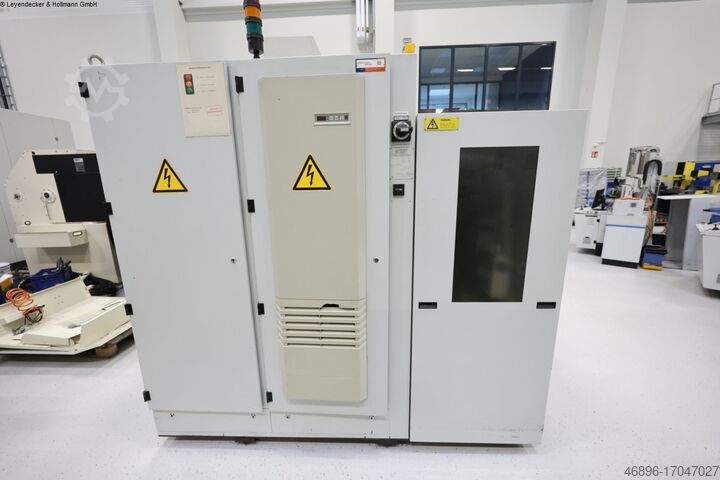

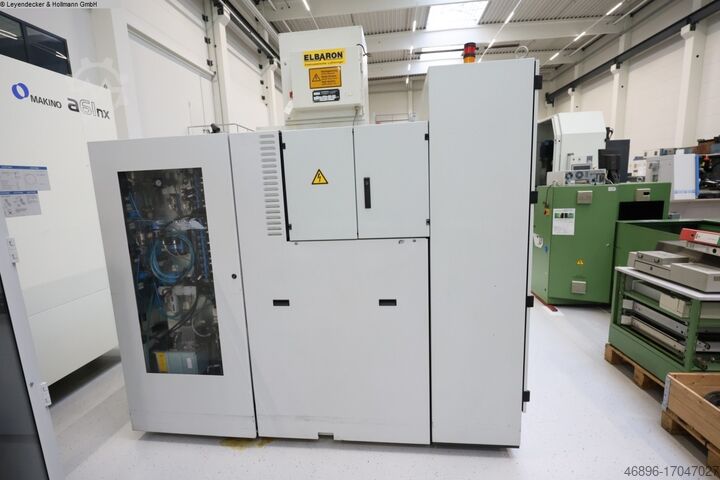

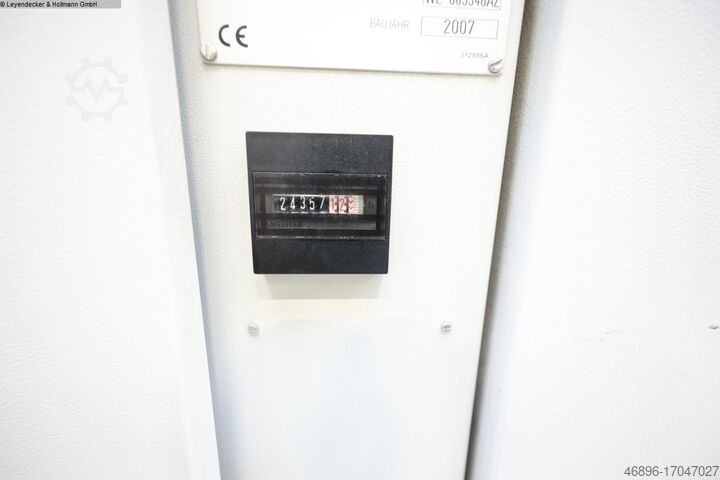

Машина для испытания конических шестерен KLINGELNBERG-OERLIKON T60 A

Описание

Диаметр колеса - макс. 500 мм
Регулировка гипоида ±70 мм
Угол поворота оси 90 °
Расстояние по оси Y 150 - 350 мм
Расстояние по оси Z 120 - 340 мм
Диапазон скоростей - бесступенчатая регулировка 0 - 5000 об/мин
Крутящий момент на шпинделе 57 Нм
Конус 99,2 мм
Усилие втягивания - зажим инструмента 23000 Н
Тормозной момент макс. 93 Нм
Общая подключенная нагрузка 20 кВА
Общая потребляемая мощность 15 кВт
Вес машины ок. 6 тонн
Занимаемая площадь ок. 2,35 x 2,24 x 2,5 м
Рабочий диапазон:
Диаметр диска макс. - 500 мм
Регулировка гипоидной передачи X (v) - ±70 мм
Угол наклона оси - 90°
Расстояние ось Y-(H) кольцевая шестерня/фланец-шестерня шпинделя - 150 ... 350 мм
Расстояние Z-(J) осевая шестерня/фланец кольцевой шестерни шпинделя - 120 ... 340 мм

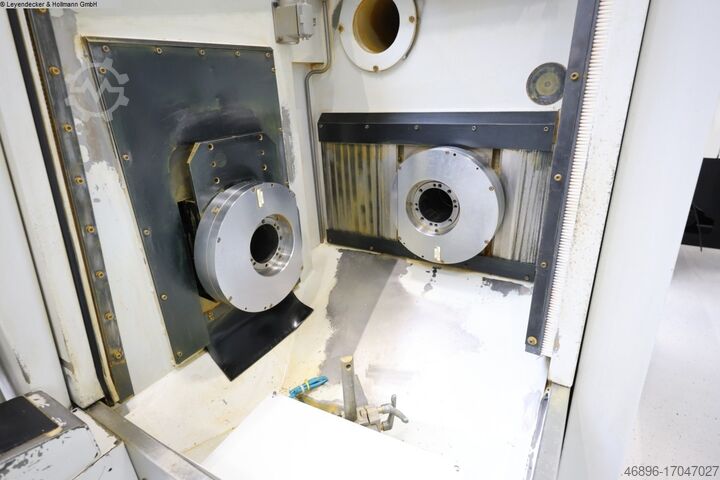

Шестеренная бабка:
Диапазон скоростей, бесступенчатая регулировка - 0 ... 5000 мин-¹
Крутящий момент - 57 Нм при n= 0 ... 1240 мин-¹
Крутящий момент - 54 Нм при n= 1240 ... 5000 мин-¹
Внутренний конус (с адаптером) - Ø99,2 мм (#39)
Усилие втягивания для зажима инструмента макс. - 23000 Н
Бабка с дисковым колесом:
Диапазон скоростей, бесступенчатая регулировка - 0 ... 3000 мин-¹
Крутящий момент - 95 Нм при n= 0 ... 750 мин-¹
Крутящий момент - 93 ... 24 Нм при n= 750 ... 3000 мин-¹
Внутренний конус (с адаптером) - Ø99,2 мм (#39) / (Ø35,6 мм (#14))
Усилие втягивания - макс. 23000 Н
Максимальный крутящий момент корончатого колеса - 93 Нм до 3000 мин-¹ Частота вращения шестерни при i = 1
: 4
Максимальный крутящий момент на корончатом колесе - 93 Нм до 1200 мин-¹ Частота вращения шестерни при i = 1
: 1.6
Максимальный крутящий момент на корончатом колесе - 59 Нм до 1200 мин-¹ Частота вращения шестерни при i = 1
Pjc R Ncoukitxj Ifnepu
: 1
Максимальный

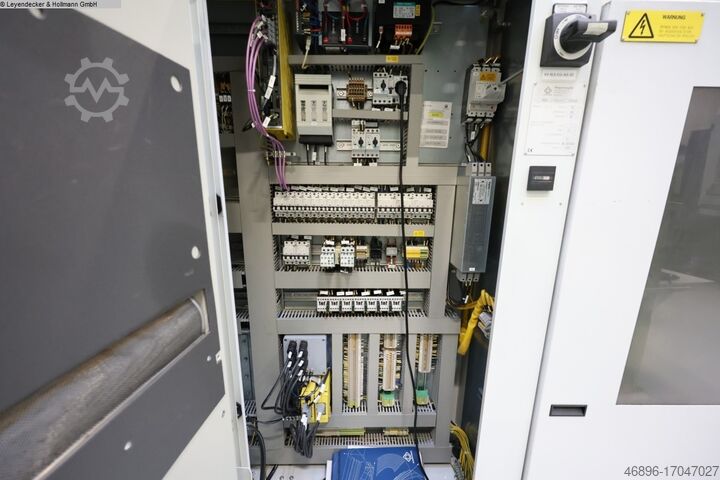

Электроэнергия:
Общая подключенная нагрузка - 20 кВА (эффективная мощность машины)
Напряжение - 3 x 400 В (другие по запросу)
Допуск по напряжению - ± 10%
Частота 50 Гц (другие по запросу)
