Хонинговальный станок REISHAUER RZR

Описание

Диаметр заготовки 240 мм
Межцентровое расстояние 0 мм
Длина хонингования макс. 500 мм
Модуль - макс. 5
Общая потребляемая мощность 12 кВт
Ppec R Nst Hwvmsc Ifnsu
Вес станка ок. 5000 кг
Занимаемая площадь ок. м
R E I S H A U E R (Швейцария)

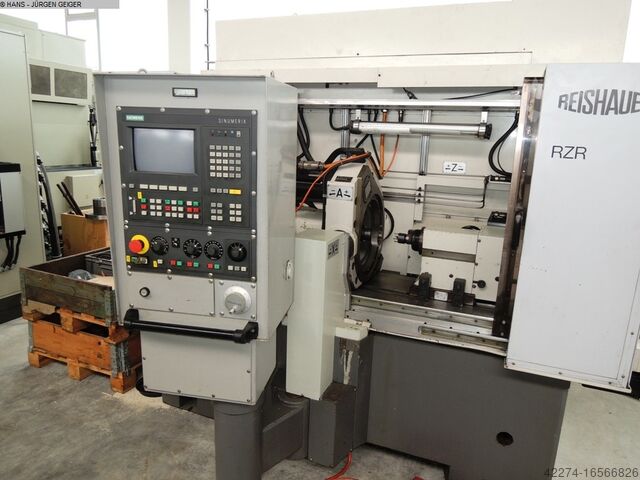

Станок для хонингования зубчатых колес с ЧПУ
Тип RZR, год выпуска 1996 # 74 105
_____
Диаметр круга мин./макс. 10 - 240 мм
Модуль 0,5 - 5
Угол перекоса +/- 30 °
Поперечный ход заготовки (ось Z) 275 мм
Поперечный ход хонинговального инструмента (ось X) 128 мм
Подача по оси X 0,001 мм/ход
Коронка ок. 0,5 °
Длина зажима заготовки ок. 500 мм
Колебания заготовки макс. ок. 3 000 мм
Хонинговальный инструмент Ø снаружи/внутри x ширина 325/308 x 45 мм
Скорость вращения хонинговального инструмента 100 - 1 200 об/мин
Скорость правки хонинговального инструмента 30 - 1 000 об/мин
Привод шпинделя 4 кВт -
Общий привод ок. 12 кВт - 400 В - 50 Гц
Общий вес ок. 5 000 кг
Принадлежности / специальное оборудование
SIEMENS - система управления траекторией движения ЧПУ типа 810 G позволяет вводить все необходимые данные зацепления
Данные и настройка заготовки в диалоге с системой управления.
С DNC-интерфейсом RS 232 для ввода и вывода данных.
Ось A = положение спирали/ось Z = перемещение стола/ось X = подача хонинговального инструмента,
S-ось = скорость хонинговального круга, U-ось = устройство для шарошки.
С устройством для автоматического введения хонинговального круга в зазор между зубьями
Угол поворота инструмента (ось A) также быстро и точно перемещается с помощью электроники и зажимается гидравлически, что также означает более быстрое время настройки.
Гидравлический зажим заготовки с помощью ножного переключателя между бабкой и задней бабкой, оба блока могут перемещаться по столу в зависимости от заготовки.
Полностью закрытая рабочая зона с раздвижными дверями и защитной блокировкой
Оригинальный блок подготовки хонинговального масла REISHAUER типа RTO 40.10, с центрифугой и охлаждающим устройством для поддержания постоянной температуры хонинговального масла, фильтром паров масла и т.д.
" Различные инструменты для алмазной правки, установленные в оправках.
" Отдельный распределительный шкаф и шкаф управления, вентилируемый и охлаждаемый, отдельная гидравлическая система,
