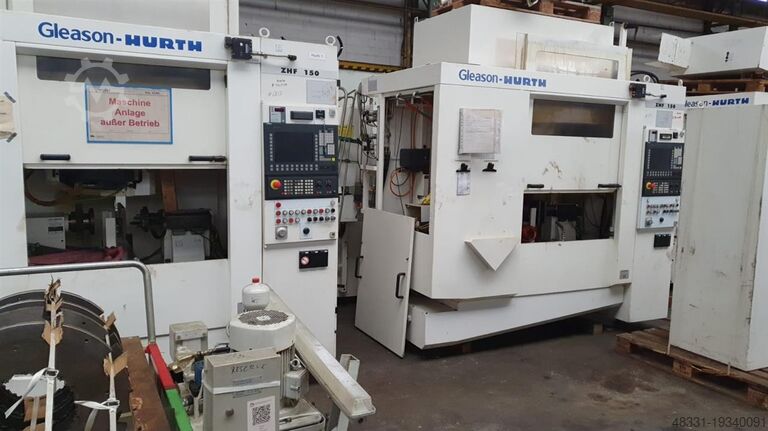

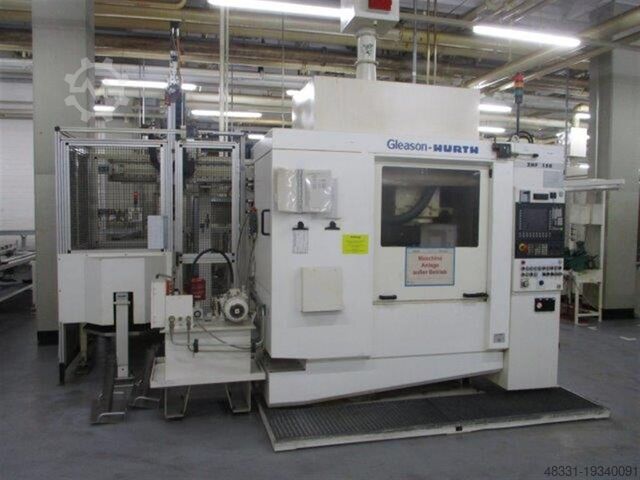

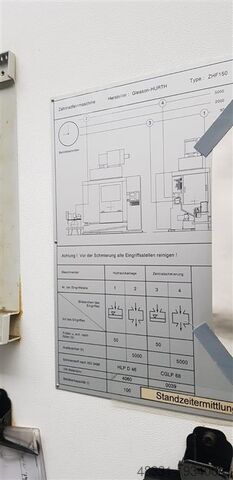

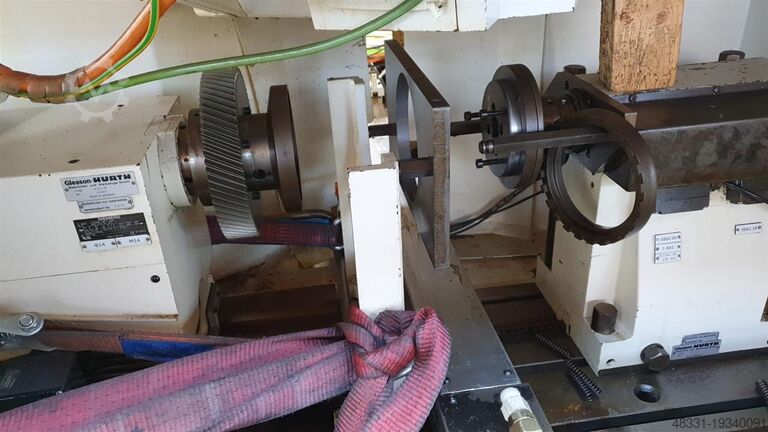

Хонинговальный станок GLEASON-HURTH ZHF 150

Описание

Технические подробности:
Диаметр заготовки: 63,5 мм
Межцентровое расстояние: 350 мм
Длина хонингования макс.: мм
Общая потребляемая мощность: кВт
Вес машины примерно: 6 т
Требуемое пространство примерно: 2,70x2,30x2,60 м
Технические данные G0504
рабочее пространство
Длина зажимной поверхности мм 1550
Количество Т-образных пазов мм 2
Ширина Т-образных пазов мм 18
Расстояние между Т-образными пазами мм 180
Высота центра (задние бабки) мм 350

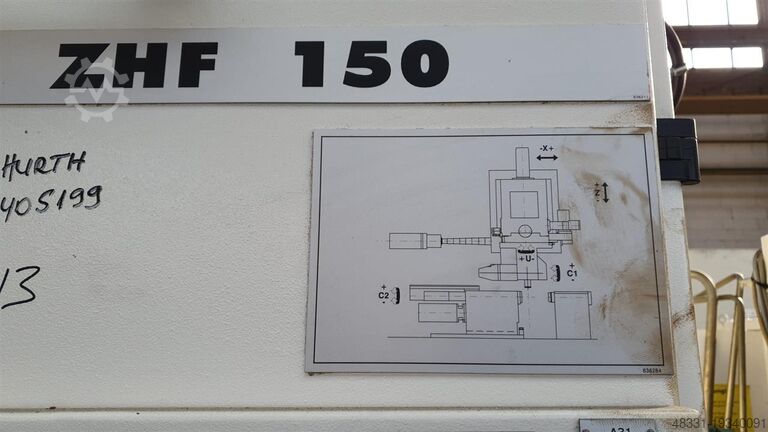

Диапазон поворота шлифовальной головки (ось U) градусов +30/-30
Расстояние между центрами - задняя бабка/чистовой шлифовальный круг мин./макс. мм 120/225
Входное разрешение (все оси ЧПУ) мм/градус 0,001
Подающая тележка
Диапазон перемещения (= путь перемещения по оси Z) мм 105
Входное разрешение мм
Инструмент
Наружный диаметр мин./макс. мм 225/275
Диаметр отверстия мм 160
Ширина мм 60
заготовка
Наружный диаметр мин./макс. мм 40-150
Модуль мин./макс. мм 1,25-4,0
Ширина зуба макс. мм 45
Масса
Вес машины ок. кг 5500
Требования к рабочей жидкости Рекомендации по охлаждающей смазке см. в главе. 8
Гидравлическая жидкость HLP D 46 прибл. Итр 100
Скорости и подачи
Скорость инструмента (плавная регулировка) макс. 1/мин 2000
Скорость подачи
Ускоренный ход/подача по оси Z до м/мин 2
X-направление до м/мин 2
U-направление до м/мин 2
V-направление до м/мин 2
Направление C3 макс. градусы/сек 12
Электрооборудование
Рабочее напряжение В 400
Напряжение управления/напряжение освещения В пост./перем. тока 24/230
Частота Гц 50
Потребляемая мощность прибл. кВА 27
Если электромонтаж должен быть выполнен в соответствии с требованиями заказчика, то применяется только информация, содержащаяся в электротехнической документации.
Данные двигателя
Pjc R Nc Iswrh H Nofnepu
Сервоприводы: Нм 1/мин
Привод инструмента С1 27,0 3000
Привод заготовки C2 27.0 3000
Ось X 20.0 3000
Ось Z 20.0 3000
Ось U 6.0 3000
Портал вертикальный (ось V1) 6,0 3000
Портал горизонтальный (ось U1)
Ось вращения захвата C3 5.0 3000
Загрузочный слайд (ось X1) 5.0 3000
Трехфазные двигатели: кВт 1/мин
Гидромотор 1.5 1410
Центральная смазка 0,07 2700
Насос охлаждающей жидкости 4 2840
Гидравлическое оборудование
Расход л/мин 21
Давление в системе бар 50
Давление зажима для: передней бабки макс. бар 35
Зажим задней бабки мин./макс. бар 20
Доступно только при необходимости.
Не все предельные значения могут быть достигнуты одновременно.
Если в задаче обработки одновременно встречаются несколько максимальных значений, следует ожидать ограничений производительности!
Изменения указанных конструкций, размеров и веса сохраняются.
*
