Двухсторонний испытательный стенд с оценкой
Двухсторонний испытательный стенд с оценкой Klingelnberg Zw 301
Год выпуска
2002
Состояние
готов к работе (б/у)
Отправить сообщение
Описание

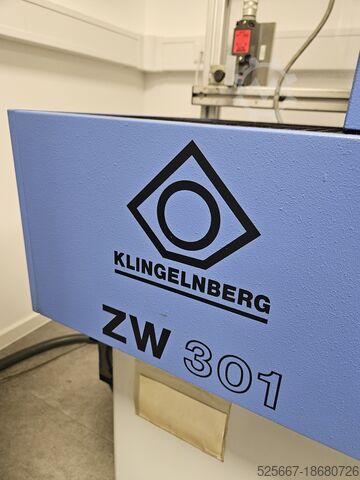

Зубоизмерительная машина Klingelnberg ZW 301 с вычислительным компьютером

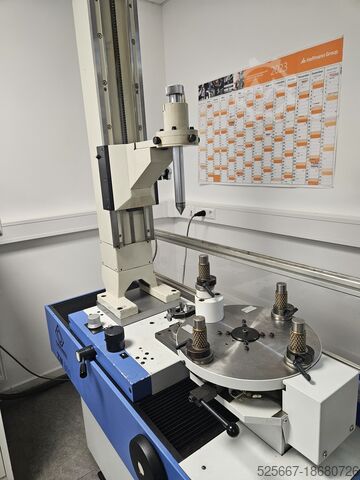

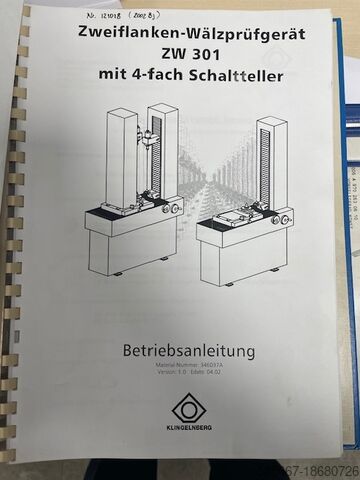

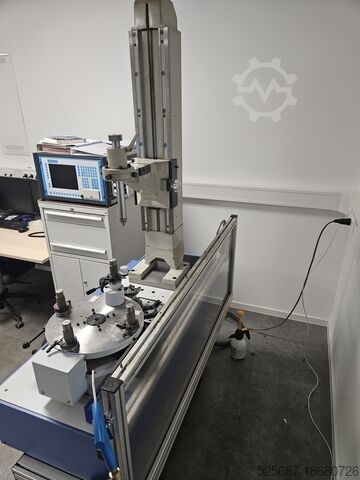

Двухсторонний испытательный станок с 4-позиционным индексным столом

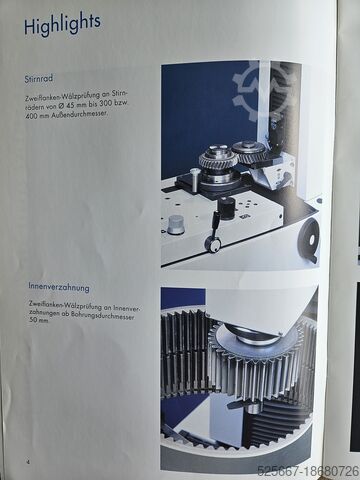

- Прямозубая шестерня
- Внутреннее зацепление

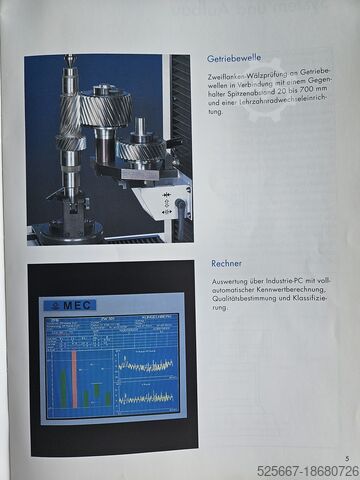

- Вал шестерни

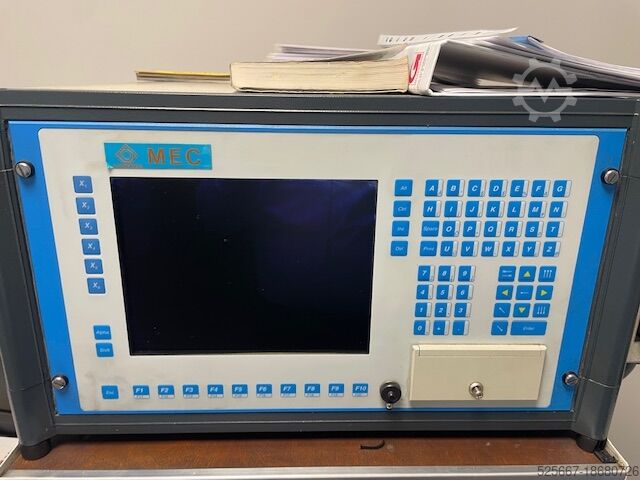

- Компьютер (оценка через промышленный ПК с полностью автоматическим расчетом параметров, определением качества и классификацией)
Данные по заготовке:
Нагрузка на стол, включая монтажное устройство, макс. 100 кг
Нагрузка на опорную плиту/вертикальные салазки, включая монтажное устройство, макс. 80 кг
Нож заготовки с контрдержателем на измерительно-подающей каретке, макс. 300 мм
Нож заготовки с контрдержателем на станине станка, макс. 300 мм
Данные устройства:
Ppec R Nc Iov Ic R Ajfnju
Система измерения положения Heidenhain LIF 101
Межосевое расстояние мин./макс. 45/300 мм
Диаметр стола 150 мм
Высота стола над полом 950 мм
Измерение давления мин./макс. 5/30 даН
Общая подключенная мощность испытательного прибора 0,75 кВА
Общая требуемая площадь ДxШxВ 1900x 1200x 2200 мм
Масса нетто 750 кг

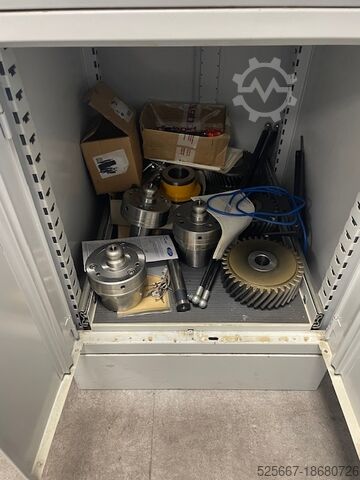

ПК, а также некоторые мастер-колеса с общими модулями.
Вес 750 кг.
