зубофрезерный станок Pfauter PE 150 1991 renewed 2009

Описание

Станок находится под напряжением и в производственной эксплуатации; его работу можно продемонстрировать в любое время.

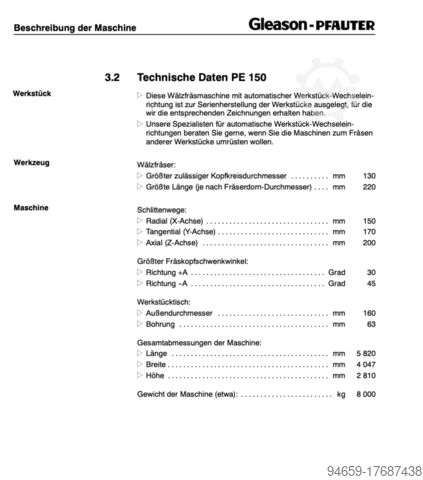

Технические данные – PE 150

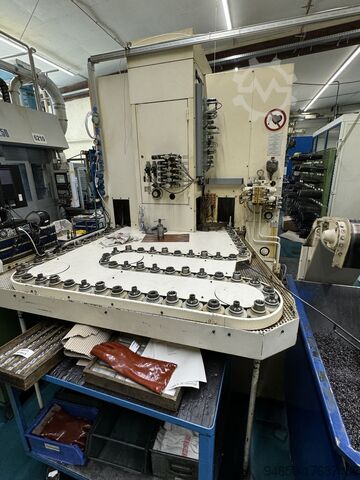

Данный зубонарезной станок с автоматической системой смены заготовок предназначен для серийного производства деталей, на которые имеются соответствующие чертежи.

Наши специалисты по системам автоматической смены заготовок окажут квалифицированную помощь при необходимости переоснастить станок для фрезерования других деталей.

Зуборезная фреза:
Максимальный допустимый внешний диаметр фрезы: 130 мм
Djcou N E Rro Ed Ddcowb
Максимальная длина (в зависимости от диаметра оправки фрезы): 220 мм

Перемещения салазок:
Радиальное (ось X): 150 мм
Тангенциальное (ось Y): 170 мм
Осевая подача (ось Z): 200 мм

Максимальный угол поворота фрезерной головки:
В направлении +A: 30°
В направлении –A: 45°

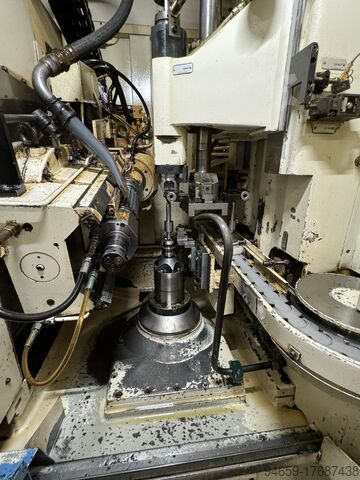

Стол для установки заготовки:
Внешний диаметр: 160 мм
Диаметр отверстия: 63 мм

Габаритные размеры станка:
Длина: 5 820 мм
Ширина: 4 047 мм
Высота: 2 810 мм

Примерная масса станка:
8 000 кг

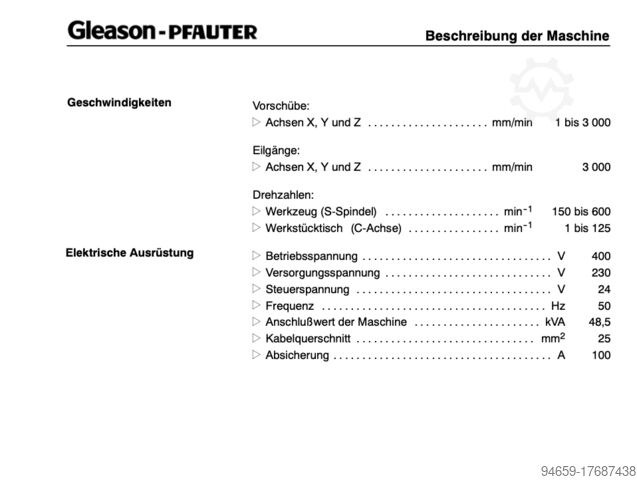

Скорости подач:
Оси X, Y, Z: от 1 до 3 000 мм/мин

Быстрые перемещения:
Оси X, Y, Z: 3 000 мм/мин

Скорости вращения шпинделя:
Инструментальный шпиндель (ось S): 150–600 об/мин
Стол заготовки (ось C): 1–125 об/мин

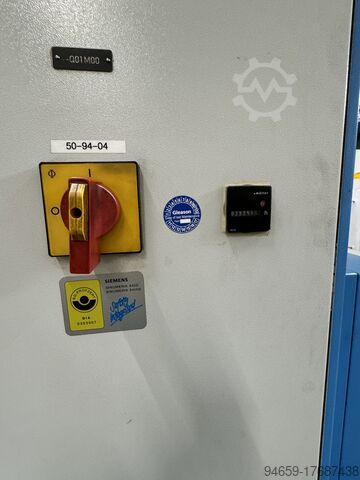

Электрооборудование:
Рабочее напряжение: 400 В
Питающее напряжение: 230 В
Напряжение управления: 24 В
Частота: 50 Гц
Установленная мощность: 48,5 кВА
Сечение кабеля: 25 мм²
Предохранитель: 100 А
