Зубофрезерный станок - горизонтальный MONNIER & ZAHNER KOEPFER MZ 120

Описание

Диаметр колеса - макс. 2 - 45 мм.
Ширина колеса 250 мм
Модуль - макс. 1,5 мм.
Модуль - мин. 0,5
Вес машины около 2,2 т.

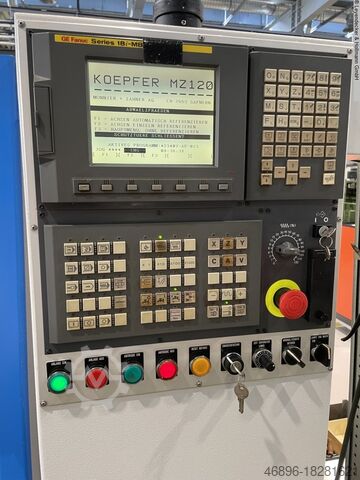

Управление Fanuc 18i-MB
макс. длина заготовки 250 мм.
Вес машины около 2200 кг.
Циклы фрезерования:
- прямые, косые, корончатые зубы
- радиальное, радиально-осевое, синхронное и встречное фрезерование, черновая, чистовая обработка
- Червячные передачи, прямозубые конические передачи, торцевые передачи (опция:
только в частичной процедуре)
Pjc Rovq Sfzo Nc Ifnspu
Технические данные:
- Максимальная длина заготовки 250 мм.
- Максимальная длина зуба 150 мм
- Максимальный модуль упругости стали 1 мм (червячная обработка)
- Максимальный модуль в стали 1,5 мм (червячное фрезерование)
- Максимальный модуль упругости стали 0,5 мм (коническая прокатка)
- Диаметр фрезы 16-32 мм (червячная обработка)
- Диаметр фрезы 40-63 мм (червячная фреза)
- Максимальный угол установки фрезерной головки ±45° (прокатка)
- Максимальный угол установки фрезерной головки ±30° (червячное фрезерование)
- Ход смещения 34 мм (ось ЧПУ)
- Цанга/оправка отвода W20
- Максимальная скорость шпинделя заготовки 770 об/мин.
- Привод фрезерного шпинделя 0,55 кВт
- Максимальная скорость фрезерного шпинделя 8000 об/мин.
Осевые приводы с ЧПУ:
- Ось X = расстояние погружения 80 мм
- Ось Z = продольный путь подачи 190 мм
- Ось C = ось заготовки 360°
- Ускоренный ход X/Z 6 м/мин.

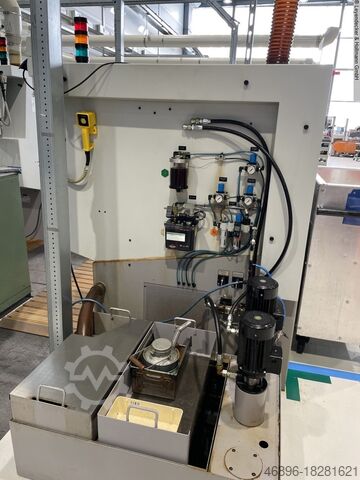

- Гидравлический агрегат 0,37 кВт
- Размеры 2100 х 1440 х 1700 (ДхШхВ)
Параметры:
- Ось переключения с ЧПУ 34 мм
- Угол регулировки с осью ЧПУ
- Устройство для снятия заусенцев
Аксессуары:

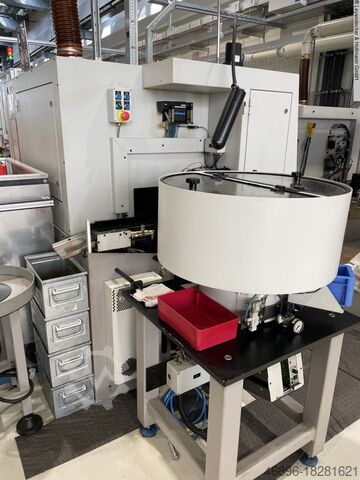

- Спиральный конвейер
