Зубофрезерный станок - горизонтальный MIKRON A 35/36 CNC

Описание

Диаметр колеса - макс. 150 мм
Ширина колеса - 300 мм
Модуль - макс. 4,5
Модуль - мин.
Общая потребляемая мощность 20 кВт
Вес машины ок. 6 тонн
Занимаемая площадь ок. м

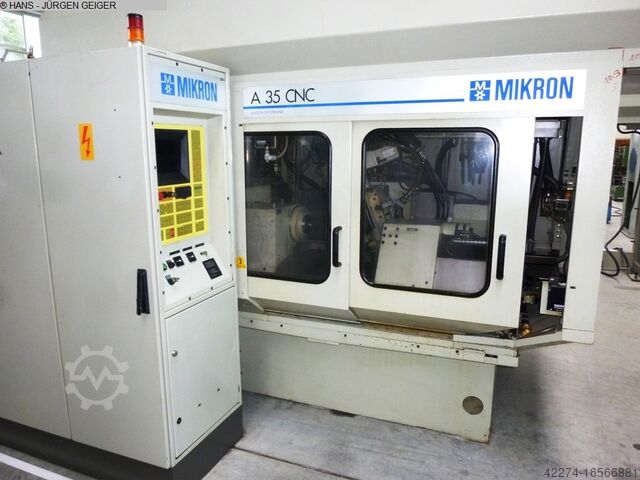

Горизонтальный зубофрезерный станок с ЧПУ и
портальным устройством загрузки заготовок, тип A 35 / 36 CNC, год выпуска 1992
Ø заготовки / диаметр колеса при автоматической загрузке макс. 150 мм
Ø заготовки при ручной загрузке макс. 200 мм
Макс. Длина заготовки ок.
400 мм
Длина фрезерования в осевом направлении (ось Z)
300 мм
Диапазон модулей HSS/HM фрез 3 /
4,5 мм
Количество зубьев мин./макс.
2-999
Расстояние между осями инструмент-заготовка мин./ макс. 0 - 190 мм
Скорость вращения заготовки макс.
0-350 об/мин
Ppoc R Nc Iet Hwxbjfnsu
Поворот фрезерного суппорта влево/вправо 50
/ 60 °
Размер фрезы Ø x длина
102 x 230 мм
Макс. перемещение фрезы (ось Y) 100 мм
Радиальное перемещение суппорта макс. (ось X) 10-150 мм
Максимальный ход хвостовой бабки (ось W) 420 мм
Скорость вращения фрезы макс. 0 - 1 500 об/мин
Диапазон подач по всем осям переменный 3,5 или 4 м/мин.
Привод шпинделя ок. 8,8 кВт
Общий привод ок. 20 кВт - 220 В/400 В / 50 Гц
Вес ок. 6 000 кг
Принадлежности / специальное оборудование:
MIKRON - система управления ЧПУ типа 788- (BWO) с экраном для 8 осей
(ABC, WYZ и WV) с диалоговым программированием для создания различных
различных циклов зацепления, таких как косозубое зацепление, червячное и червячно-цилиндрическое зацепление
червячное и червячно-цилиндрическое зацепление, венцовое зацепление, с переключением и без, а также
другие подпрограммы.

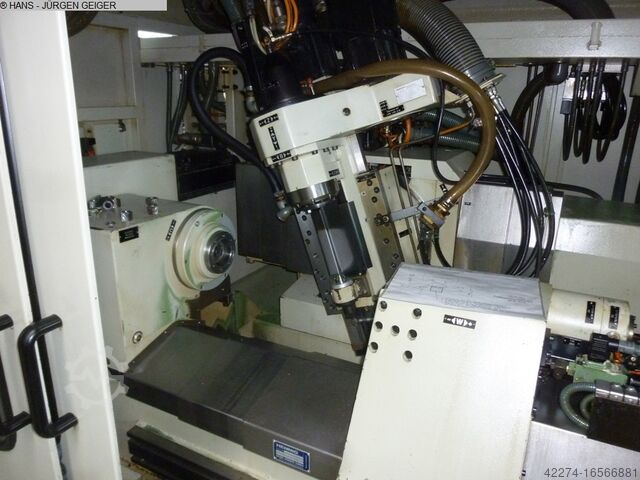

Сверхмощная фрезерная головка с переключением, высокой скоростью вращения фрез и большим ходом переключения,
также для 2 фрез, с системой быстрого зажима и гидравлическим контрподшипником,

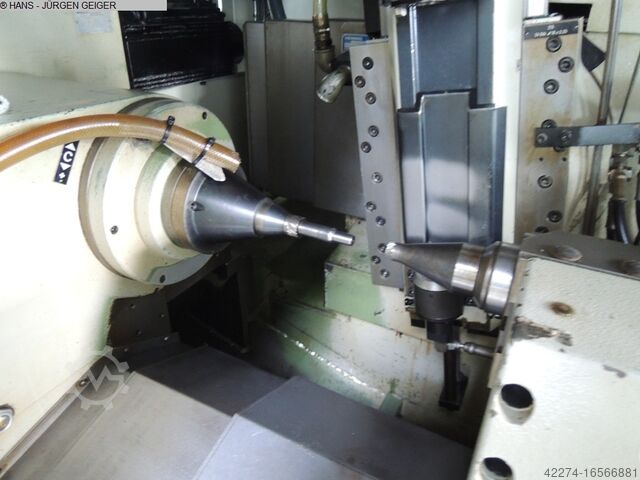

Бабка для заготовок (C) с системой быстрого зажима (цанговый патрон)
Тяжелая задняя бабка с ходом 420 мм (W), в сочетании с автоматической заготовкой
автоматическое устройство загрузки заготовок производства GÜDEL-Швейцария с линейным портальным загрузчиком
линейный портальный загрузчик с ходом около 1000 мм (V), поворотный двойной захват с губками для
загрузки и выгрузки заготовок в форме вала, (в настоящее время длина около 60 x 25 Ø x
модуль 1,5) м, но без устройства для укладки заготовок.

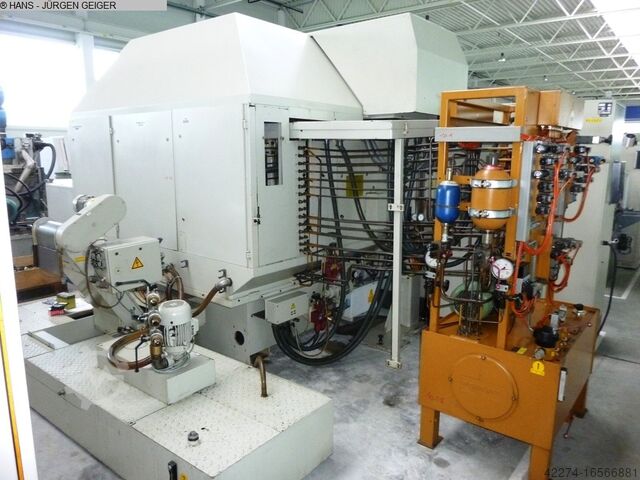

Отдельный блок охлаждения с магнитным транспортом стружки,
Сложная обшивка по всему периметру с раздвижными дверями,
2 станка с устройством для маркировки заготовок фирмы BORRIES, в остальном, к сожалению, никаких принадлежностей.
аксессуары
