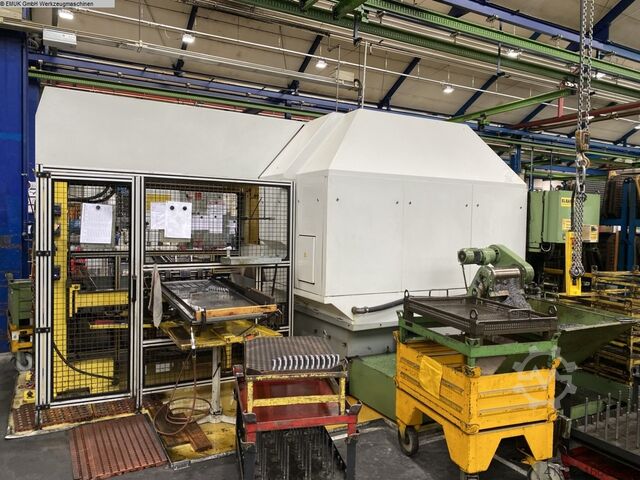

Зубофрезерный станок - горизонтальный MIKRON A 35

Описание

Вес машины ок. 6 тонн
Конструкция базовой машины характеризуется следующими особенностями:
- горизонтальное расположение шпинделя для обработки заготовок; вертикальное расположение фрезерного шпинделя или фрезерной головки
фрезерная головка

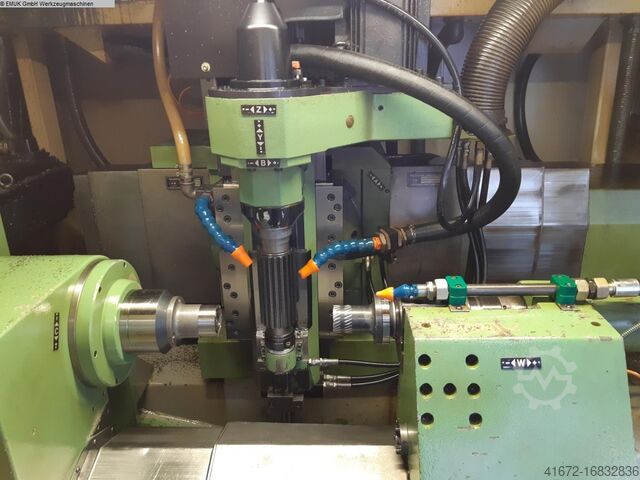

- Заготовка удерживается между бабкой (слева) и задней бабкой (справа).
Poc R Nceub Amfe Ifnjpu
и задней бабкой (справа)
- радиальный ползун установлен на основании (ось X)
- осевой ползун перемещается по радиальному ползуну (ось Z)
- сменная фрезерная головка оснащена автоматической регулировкой угла
(ось A); сменный ползун (ось Y) перемещается по диагонали к диаметру заготовки.
диаметр заготовки
- с ЧПУ

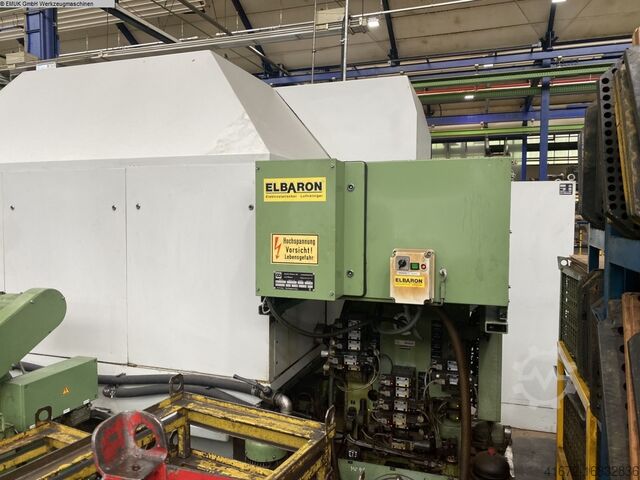

- управление IBH

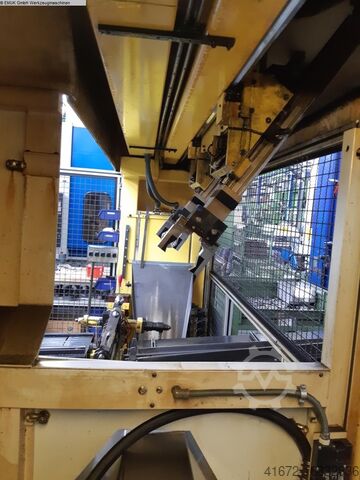

- загрузочное устройство
- множество аксессуаров
Технические данные:
- самый большой фрезерный модуль с варочной поверхностью по DIN 8002: 4,5 мм
- Самый большой фрезерный модуль для высокопроизводительного фрезерования: 3,0 мм
- количество зубьев: 2 - 999
- макс. диаметр заготовки при ручной загрузке: 200 мм
- макс. диаметр заготовки для автоматической загрузки: 150 мм
- максимальная длина заготовки: 400 мм
- наибольший / наименьший диаметр фрезы: 102/40 мм
- максимальная длина фрезы: 230 мм
- наибольший / наименьший диаметр фрезерной оправки (стандарт): 32/16 мм
- Осевой путь скольжения = наибольшая длина фрезерования Ось Z: 300 мм
- Радиальный путь скольжения по оси X: 140 мм
- Траектория перемещения фрезы по оси Y: 100 мм
- Траектория движения фрезы по оси W: 420 мм
- Угол поворота сменной фрезерной головки (влево/вправо) Ось A: 50°/60°
Координаты фрезерования:
- Ось Z: 100 - 400 мм
- Ось X: 1ß0 - 150 мм
- Ось Y (торцевая поверхность фрезерного шпинделя): 50 - 230 мм
- Ось W (торцевая поверхность шпинделя задней бабки): 165 - 585 мм
- Стандартный диапазон частоты вращения фрезы по оси B: 0 - 1500 об/мин
- Скорость вращения заготовки по оси C: 0 - 350 об/мин
Скорости подачи:
- Ось X: 3500 мм/мин
- Ось Z: 3500 мм/мин
- Ось Y: 4000 мм/мин
- Ось W: 5500 мм/мин
- Ось V (портальный погрузчик): 80000 мм/мин
