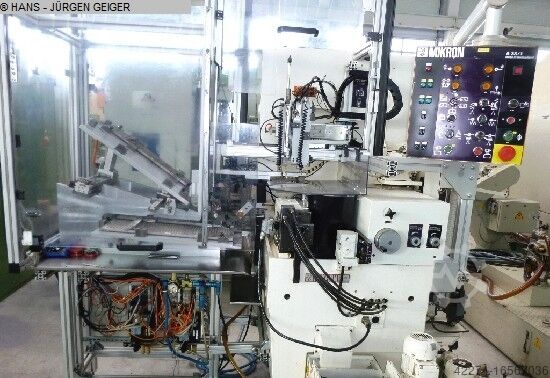

Зубофрезерный станок - горизонтальный MIKRON A 33/1

Описание

Диаметр колеса - макс. 80 мм
Ширина колеса - 150 мм
Модуль - макс. 2,5
Модуль - мин.
Общая потребляемая мощность 10 кВт
Вес станка ок. 2400 кг
Полностью автоматические зубофрезерные станки для червячных передач
Тип A 33 / 1 Год выпуска 1985 Серийный номер 14.06/14.07/14.15
ТЕХНИЧЕСКИЕ ДАННЫЕ:
макс. диаметр колеса без магазина подачи ок. 80 мм
макс. ширина колеса с магазином подачи ок. 50 мм
Модуль макс. 2, / 2,5
Длина осевого фрезерования ок. 150 мм
макс. длина установки заготовки ок. 200 мм
Фрезерная каретка поворачивается на 90 градусов
Фрезерная фреза - диаметр 24 - 50/63 мм
Радиальное перемещение фрезерной каретки макс. 0-14/18 мм
Смещение фрезы макс. 25 мм
Скорость вращения фрезы 212 - 2 000 об/мин
Диапазон осевой подачи stfl. 0,05 - 4,0 мм/Вт
Радиальная подача 0,2 - 200 мм/мин.
Привод фрезерного шпинделя 3 кВт
Общий привод прибл. 10 кВт - 50 Гц - 380 В
Вес ок. 2 400 кг
Принадлежности / специальное оборудование:
Полностью автоматическая последовательность операций и минимальное непроизводительное время благодаря свободно программируемому программному управлению SIEMENS S 5 для всех этапов обработки, например, для быстрого перемещения, подачи, включения/выключения фрезы, для загрузочного устройства, задней бабки, при необходимости смещения и т. д., а также со счетчиком деталей,
Pjc R Net Hw D Rjc Ifnepu
нумерацией программ и 30-кратным цифровым индикатором ошибок.
Пневматическое устройство загрузки и выгрузки заготовок параллельно оси заготовки для заготовок в форме вала длиной около 140 мм x 8 мм Ø, с пневматическим двойным захватом для вставки и выемки заготовок; заготовки помещаются снаружи в сменные кассеты, которые помещаются в загрузочное устройство.
Заготовки помещаются в загрузочное устройство.
Двойной захват вводит детали между шпинделем заготовки и задней бабкой, пиноль задней бабки вставляет детали в цангу главного шпинделя и одновременно зажимает их.
Готовые детали выбрасываются из главного шпинделя и также возвращаются в кассету (готовых деталей) с помощью захвата. Весь процесс контролируется и управляется электроникой.
Все загрузочное устройство заключено в плексиглас.
Гидравлическое устройство зажима заготовок с цангами и гидравлическим выталкивателем
отдельное устройство охлаждения с магнитным сепаратором * отдельная гидравлическая система * различные сменные колеса
Состояние : хорошее - 3 станка в наличии, в настоящее время 1 станок готов к демонстрации под напряжением,
Станок оборудован для нарезания зубьев червячных валов/арматурных валов
которые используются для регулировки передач для автомобильных сидений, оконных регуляторов и т.д. Используется для регулировки шестерен для автомобильных сидений, оконных регуляторов и т.д.
